6.
Verdrahtung der 2 Wege Zonenerweiterung
6.1. Stromversorgung und Netzteil
Die 2 Wege Zonenerweiterung wird durch ein 1,5A 14,4V Schaltnetzteil mit Strom
versorgt. Die Verbindung zum Stromnetz muss über den Sicherungsblock (siehe Figure
6-1, unten) hergestellt werden.
Achtung:
Die 230V AC Verdrahtung muss durch eine geprüfte Elektrofachkraft durchgeführt werden.
1.
Schließen Sie das Schaltnetzteil an AC Block an wie in Figure 6-1 gezeigt.
2.
Setzen Sie die Hauptplatine wieder ein und schließen Sie den Hohlstecker
des Netzteils an, siehe hierzu Figure 3-1 und Figure 6-1.
Achtung:
Schließen Sie die 230V Stromversorgung an dieser Stelle noch nicht an!
3.
Verdrahten Sie alle Meldelinien sowie Ausgangskontakte wie nachfolgend
beschrieben.
6.2. Zonenverdrahtung
Sie können bis zu 8 Drahtgebundene Meldelinien anschließen (Einstellungen werden
über die Alarmzentrale vorgenommen) welche Sie als NO, NC, EOL, DEOL definieren
können. Die Zonenparameter werden für jede Zone einzeln vergeben – sehen Sie hierzu
in der iConnect 2Way Hauptanleitung nach.
6.3. AUX Ausgänge verdrahten
Auf der Hauptplatine befinden sich 2 AUX Ausgänge (12±2VDC 1000mA). Nutzen Sie
die AUX Klemmen (siehe Figure 3-1) um Melder wie zum Beispiel: PIR Melder,
Glasbruchmelder, Rauchmelder usw. mit 12V zu versorgen.
Note:
Die gesamte Stromentnahme über die AUX Klemmen darf 1000mA nicht übersteigen!
6.4. Verdrahtung der Programmierbaren Ausgänge (PGM)
Die Zonenerweiterung bietet zusätzlich 2 weitere frei programmierbare PGM Ausgänge.
Es können diverse Systemereignisse zugewiesen werden.

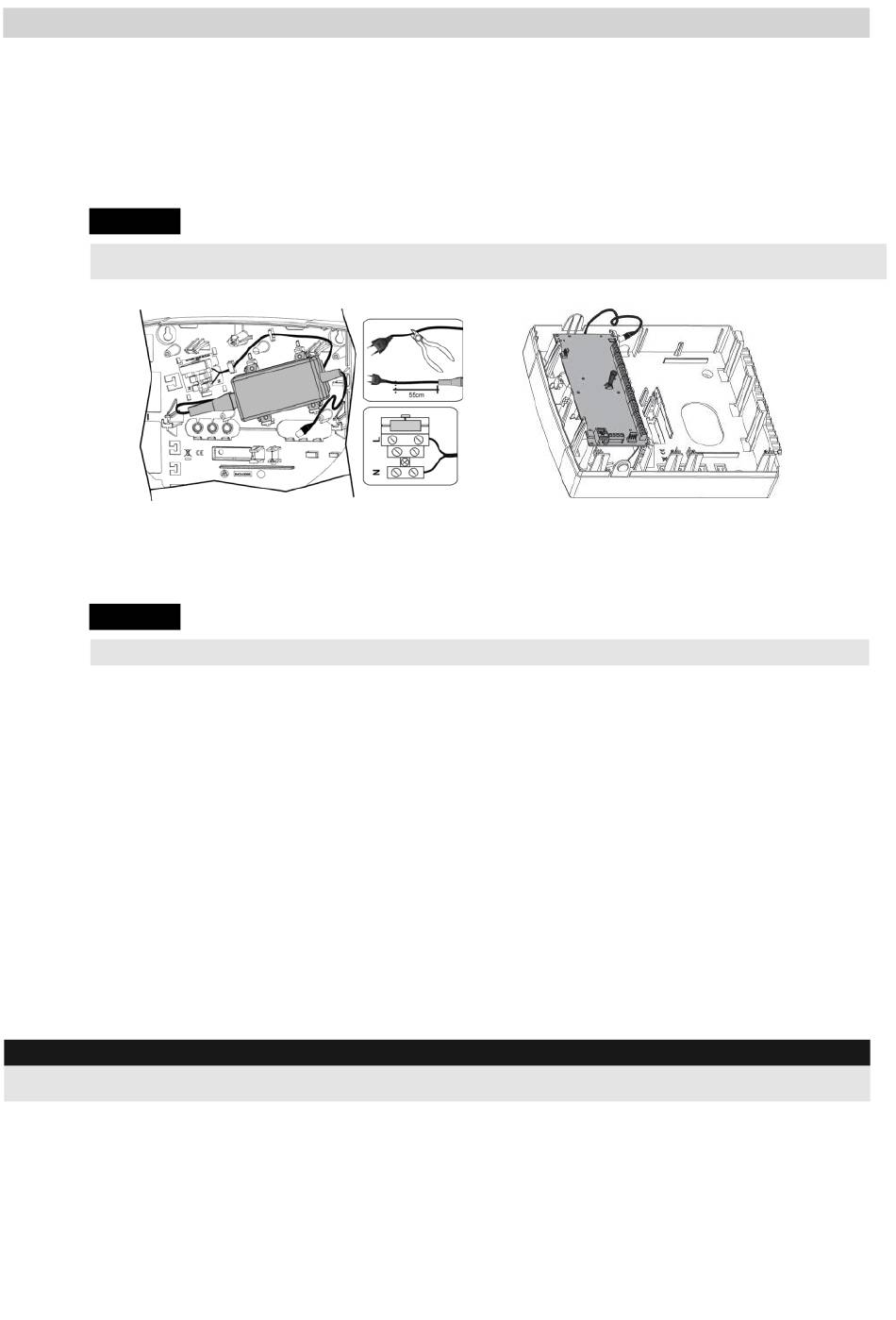

Figure 6-1: AC Netzteil und AC Block
7
