2-Way Wireless I/O Expander Module Main Components

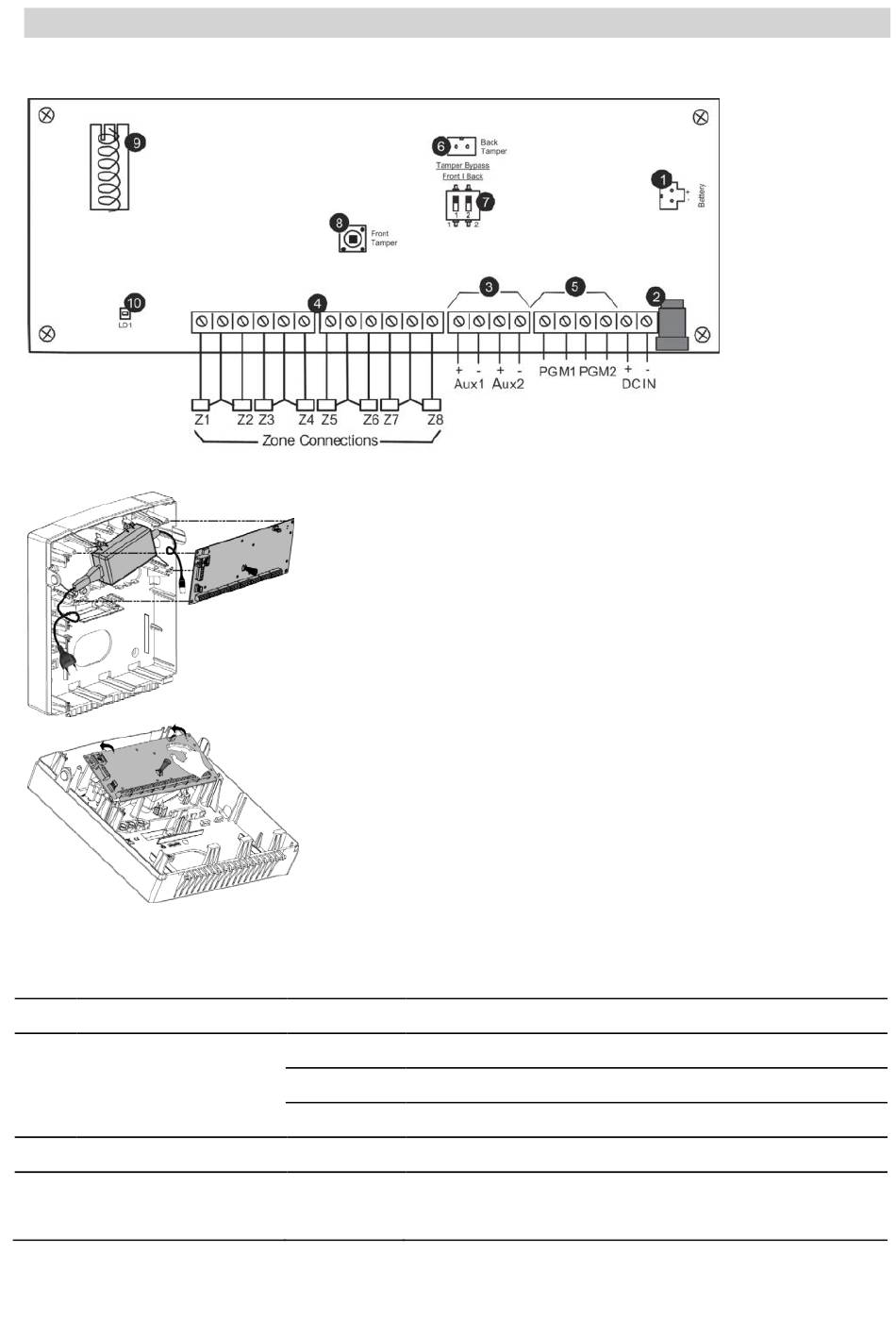

Bild 3-1: 2-Wege Zonenerweiterung im Kunststoffgehäuse
3.1. LED Anzeige
LED
Rot
Orange
Grün/Rot (Sabotage offen)
1 Anschluss für Puffer Akku
2 Anschluss für Netzteil (Externes Netzteil)
3 Aux Ausgänge für Melder Versorgung
4 Zoneneingänge (Über Menü Programmierbar)
5 Programmierbare Ausgänge (PGM): Potenzialfrei
6 Anschluss für hinteren Sabotagekontakt
7 DIP Switch für Sabotage
8 Vorderer Sabotagekontakt
9 Antenne (868MHz)
10 LED Anzeige
Status
Beschreibung
An
Netzstrom und Akku OK
Blinkt
Netzstörung
Aus
Stromversorgung ausgefallen
Blinkt
Schwache Batterie
Blinkt
Green – Signalempfang
Rot – Signal Übertragung
