5.
Montage der 2 Wege Zonenerweiterung
Die 2 Wege Funkerweiterung besteht aus einem vorderen Gehäuseteil sowie dem
rückseitigen Gehäuseteil. Alle Komponenten werden durch ein Click System in dem
Gehäuse gehalten.
1.
Entfernen Sie die Frontabdeckung indem Sie die beiden Kunststofflaschen an
der Seite leicht eindrücken, Siehe hierzu Figure 5-1.
2.
Entfernen Sie die Platine (Figure 3-1) falls nötig brechen Sie Öffnungen für die
Kabelzuführung aus dem Kunststoffgehäuse heraus.
3.
Halten Sie die Gehäuserückseite gegen die Wand und markieren Sie die
Montagelöcher wie in Bild 5-2 gezeigt. (4 Montagelöcher um das Gehäuse zu
fixieren sowie 1 zusätzliches Loch um den Wandabriss zu gewährleisten).
4.
Bohren Sie die benötigten Löcher und setzen ggf. Dübel in die Löcher ein.
Hinweis:
Montieren Sie das Gehäuse an dieser Stelle noch nicht endgültig!.

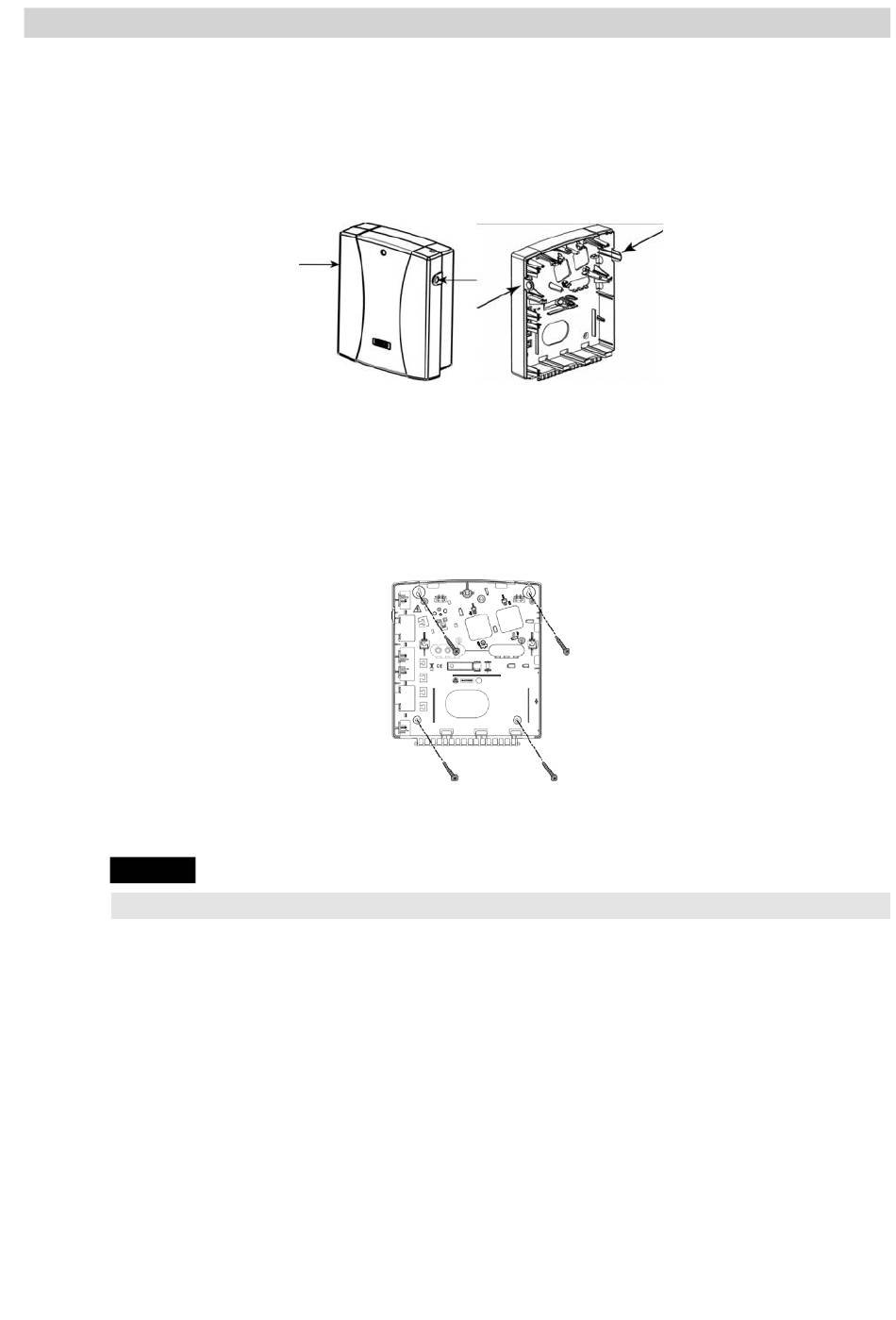

Figure 5-1: Box clip release
Figure 5-2: Montagelöcher
6
