Stetiger Stellantrieb CHEOPS DRIVE

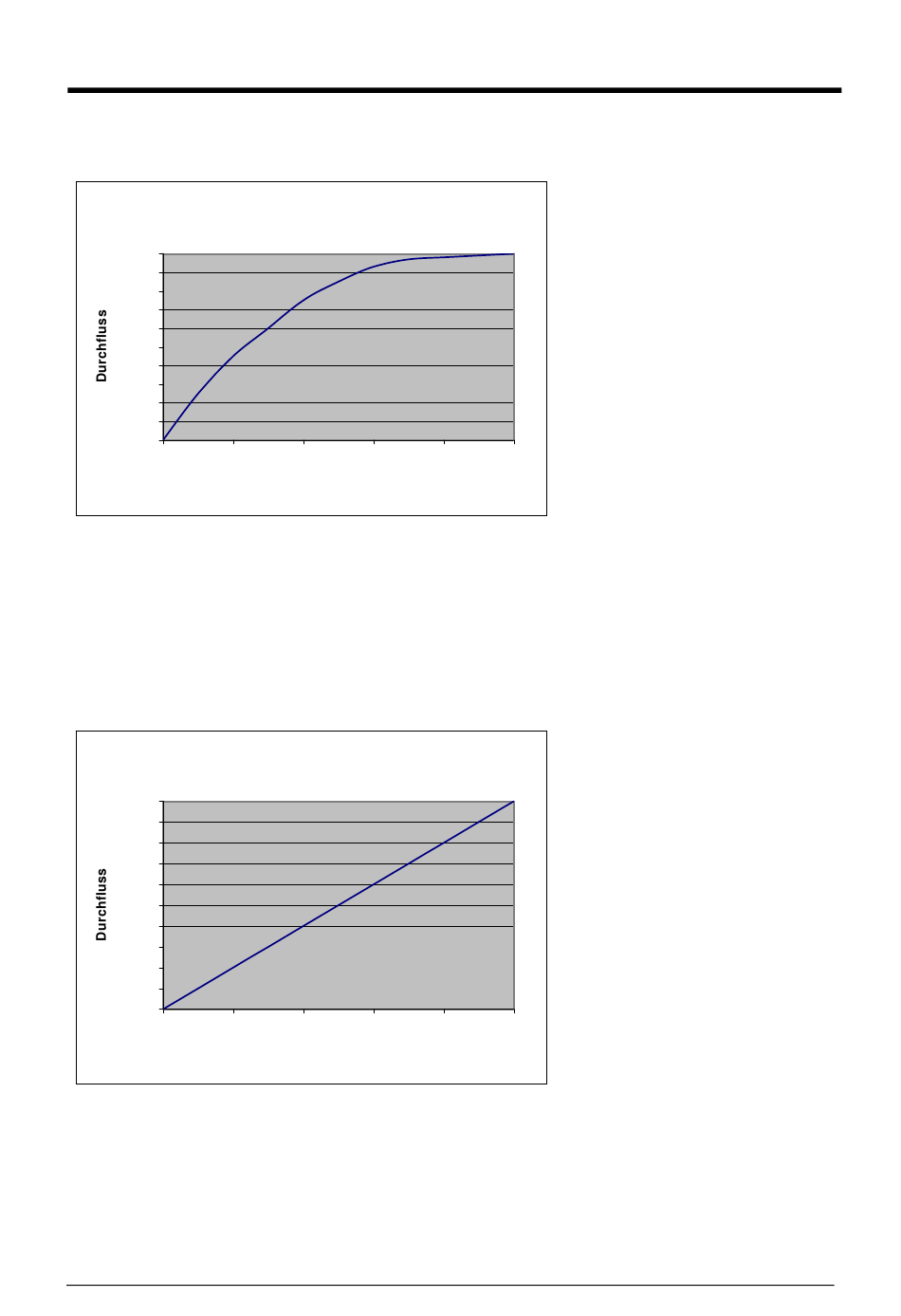

Diagramm 1
Beispiel einer Ventilkennlinie
100%
90%
80%
70%
60%
50%
40%
30%
20%
10%
0%
0% 20%
Ideal für die Regelung wäre eine lineare Kennlinie wie sie in Diagramm 2 abgebildet ist.
Mit Hilfe der Eingabe einer eigenen Kennlinie kann eine nichtlineare Kennlinie linearisiert
werden.
Dazu müssten aus Diagramm 1 die Ventilpositionen (Hub) bei 10, 20...90% Durchfluss
entnommen und in die Parameterseite „eigene Kennlinie" eingetragen werden.
Diagramm 2
Lineare Ventilkennlinie
100%
90%
80%
70%
60%
50%
40%
30%
20%
10%
0%
0% 20%
