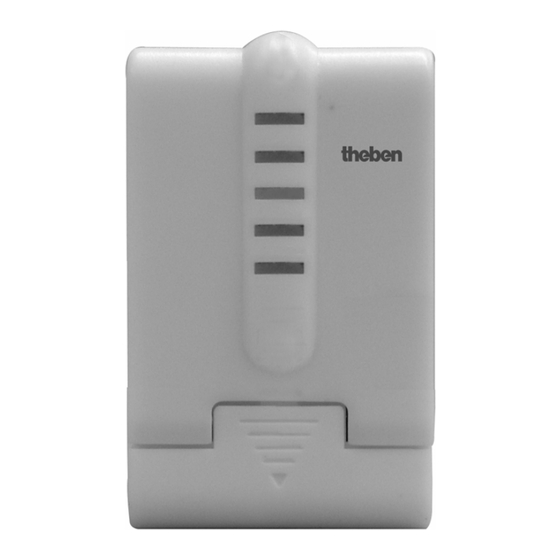

- Seite 1 Stetiger Stellantrieb CHEOPS DRIVE Stetiger Stellantrieb CHEOPS DRIVE CHEOPS DRIVE 731 9 200 Stand: Apr-06 (Änderungen vorbehalten) Seite 1 von 31...
-
Seite 2: Inhaltsverzeichnis
Funktionseigenschaften...................... 4 Vorteile........................4 Anwendungsmöglichkeiten..................5 Besonderheiten ......................5 Technische Daten ....................... 6 Allgemein ........................6 Das Applikationsprogramm „CHEOPS DRIVE V1.1“ ............ 7 Auswahl in der Produktdatenbank ................7 Parameterseiten ......................7 Kommunikationsobjekte .................... 8 3.3.1 Eigenschaften der Objekte ................. 8 3.3.2... - Seite 3 Stetiger Stellantrieb CHEOPS DRIVE Fehlercode auslesen....................28 Endpositionen überprüfen ..................30 Adapterring überprüfen .................... 31 Glossar..........................31 Ventilhub........................31 Stand: Apr-06 (Änderungen vorbehalten) Seite 3 von 31...
-
Seite 4: Funktionseigenschaften
Stetiger Stellantrieb CHEOPS DRIVE 1 Funktionseigenschaften Der stetige Stellantrieb Cheops drive kann über Cheops control oder über einen stetigen Raumtemperaturregler angesteuert werden. Cheops drive besitzt 2 Eingänge für Präsenzsensor und Fensterkontakt. Der Status der Eingänge kann auf den Bus gesendet werden. -
Seite 5: Anwendungsmöglichkeiten
Um bei geöffnetem Fenster eine unnötige Energieverschwendung zu vermeiden, sollte die Heizleistung in diesem Fall reduziert werden. Dazu müssen Fensterkontakte eingesetzt werden. Da Cheops drive oftmals in der Nähe eines Fensters ist, bietet es sich an, hierfür die externe Schnittstelle des Gerätes zu nutzen. -
Seite 6: Technische Daten
Stetiger Stellantrieb CHEOPS DRIVE 2 Technische Daten 2.1 Allgemein Spannungsversorgung: Busspannung Zulässige Betriebstemperatur: 0°C ...+ 50°C Laufzeit: < 20s / mm Stellkraft: > 120 N max. Reglerhub: 7,5 mm (lineare Bewegung) Erkennen der Ventil-Endanschläge: automatisch Linearisierung der Ventilkennlinie: über Software möglich... -
Seite 7: Das Applikationsprogramm „Cheops Drive V1.1
Stetiger Stellantrieb CHEOPS DRIVE 3 Das Applikationsprogramm „CHEOPS DRIVE V1.1“ 3.1 Auswahl in der Produktdatenbank Hersteller Theben AG Produktfamilie Stellantriebe Produkttyp Stetiger Stellantrieb Programmname Cheops drive 1.0 Die ETS Datenbank finden Sie auf unserer Internetseite: http://www.theben.de 3.2 Parameterseiten Tabelle 1... -
Seite 8: Kommunikationsobjekte
Stetiger Stellantrieb CHEOPS DRIVE 3.3 Kommunikationsobjekte 3.3.1 Eigenschaften der Objekte Tabelle 2 Funktion Objektname Verhalten Position anfahren Stellgröße 1 Byte empfangen EIS 6 Zwangsposition anfahren Zwangsposition 1 Bit empfangen aktuelle Ventilposition melden aktuelle Ventilposition 1 Byte senden EIS 6... - Seite 9 Stetiger Stellantrieb CHEOPS DRIVE • Objekt 3 „maximale Position“ Dieses Objekt hat je nach Parametrierung folgende Funktionen: 1. Die Stellgröße der anderen Stellantriebe (andere Räume) empfangen um sie mit der eigenen vergleichen zu können und die eigene Stellgröße an den Heizkessel senden, wenn sie höher als die anderen liegt.
- Seite 10 Stetiger Stellantrieb CHEOPS DRIVE Beispiel Fensterkontakt: Objekt 5 „Fensterkontakt“ kann entweder mit Objekt 1 „Zwangsposition“ von Cheops drive oder mit dem Objekt „Frostschutz“ des Raumthermostats verknüpft werden. Vorteil: Wenn ein Fenster zum Lüften geöffnet wird, können die Heizkörper gedrosselt werden (zuvor parametrierte Ventilposition) um Heizenergie zu sparen.
-
Seite 11: Parameter
Stetiger Stellantrieb CHEOPS DRIVE 3.4 Parameter 3.4.1 Ventileigenschaften Tabelle 3 Bezeichnung Werte Bedeutung Ventileinstellungen Standard für Normale Ventile und Anwendungen Benutzerdefiniert Profi- Einstellungsmöglichkeiten Senden bei Änderung der soll die neue Ventilposition nicht senden Ventilposition bei Änderung um 1 % gesendet werden, wenn sie bei Änderung um 2 %... -
Seite 12: Sicherheit Und Zwangsbetrieb
Stetiger Stellantrieb CHEOPS DRIVE 3.4.2 Sicherheit und Zwangsbetrieb Tabelle 4 Bezeichnung Werte Bedeutung Einstellungen zur Sicherheit Standard keine Sicherheitseinstellungen benutzerdefiniert Überwachung der Stellgröße und Ventilschutz Überwachen der Stellgröße* nicht überwachen Soll der Empfang der 5 min. Stellgröße vom 10 min. - Seite 13 Stetiger Stellantrieb CHEOPS DRIVE Fortsetzung: Bezeichnung Werte Bedeutung Ventilschutz* aktiv Diese Funktion verhindert ein inaktiv Festsetzen des Ventils wenn es über längere Zeit nicht betätigt wird. Das Ventilschutzprogramm (wenn aktiv) wird immer dann ausgeführt, wenn sich 24h die Stellgröße nicht geändert hat.
-
Seite 14: Externe Schnittstelle
Stetiger Stellantrieb CHEOPS DRIVE 3.4.3 Externe Schnittstelle Tabelle 5 Bezeichnung Werte Bedeutung Funktion der ext. Schnittstelle keine Welche externen E1: Fensterkontakt, E2: keine, Schnittstellen werden E1: Fensterkontakt, E2: verwendet? Präsenz Art des angeschlossenen Fenster offen - Kontakt ermöglicht die Verwendung... -
Seite 15: Benutzerdefinierte Ventileigenschaften
Stetiger Stellantrieb CHEOPS DRIVE 3.4.4 Benutzerdefinierte Ventileigenschaften Diese Parameterseite erscheint nur wenn auf der Seite „Ventileigenschaften“ die benutzerdefinierten Ventileinstellungen gewählt werden Tabelle 6 Bezeichnung Werte Bedeutung Wirksinn des Ventils normal, im gedrückten Zustand für alle gängige Ventile geschlossen. invertiert, im gedrückten Anpassung an invertierte Zustand geöffnet... - Seite 16 Verhalten bei Unterschreiten Bei jeder Stellgröße, die der minimalen Stellgröße unter dem Minimalwert liegt, soll Cheops drive auf 0% fahren 0 % = 0 % sonst min. Stellgröße Bei jeder Stellgröße, die unter dem Minimalwert liegt, fährt Cheops drive auf...
-
Seite 17: Eigene Ventilkennlinie
Anhand der Kennlinie des Ventils (Herstellerunterlagen) kann hier das Verhalten des Stellantriebes genau angepasst werden. Dieser Parameter ermöglicht die Anpassung von Cheops drive an ein Ventil über 9 Punkte der Kennlinie (10%...90%). Für jeden Punkt wird eingestellt bei wie viel % Ventilhub eine bestimmte Durchflussmenge erreicht wird. - Seite 18 Stetiger Stellantrieb CHEOPS DRIVE Diagramm 1 Beispiel einer Ventilkennlinie 100% 100% Ventilposition Ideal für die Regelung wäre eine lineare Kennlinie wie sie in Diagramm 2 abgebildet ist. Mit Hilfe der Eingabe einer eigenen Kennlinie kann eine nichtlineare Kennlinie linearisiert werden.
-
Seite 19: Lineare Ventilkennlinie
Stetiger Stellantrieb CHEOPS DRIVE 3.4.6 Lineare Ventilkennlinie Diese Einstellung soll ausschließlich für Ventile verwendet werden, die ausdrücklich als linear gekennzeichnet sind. Hinweis: In dieser Tabelle werden die Werte nur angezeigt und können nicht geändert werden. Tabelle 8 Bezeichnung Werte Bedeutung Ventilhub in % für 10 %... -
Seite 20: Inbetriebnahme
Stetiger Stellantrieb CHEOPS DRIVE 4 Inbetriebnahme WICHTIGE HINWEISE: • Bei Wartungsarbeiten am Heizkörper soll der Stellantrieb immer abmontiert werden und das Ventil anderweitig sicher geschlossen werden (Original-Bauschutzkappe usw..). Durch die Regelung oder durch den Ventilschutz könnte das Ventil unerwartet geöffnet werden und dadurch ein Wasserschaden entstehen. -
Seite 21: Baustellenfunktion
Applikation geladen wurde, funktioniert Cheops drive im Baustellenmodus. Dies bewirkt, dass das Ventil auf 25% geöffnet wird, um das Einfrieren des Heizkörpers sicher zu verhindern. Dank dieser Funktion ist Cheops drive auf der Baustelle sofort mit eingeschränkter Funktion einsatzbereit. Die ETS Datenbank finden Sie auf unserer Downloadseite: http://www.theben.de/downloads/downloads_24.htm... -
Seite 22: Anhang
Stetiger Stellantrieb CHEOPS DRIVE 5 Anhang 5.1 Ventile und Ventildichtungen 5.1.1 Ventilaufbau Ventilsitz Stößel Gummidichtung 5.1.2 Ventile und Ventildichtungen Im Ruhezustand, d.h. wenn der Stößel nicht betätigt wird, wird dieser durch die Feder nach außen gedrückt und das Ventil ist offen (100% Position bei normalem Wirksinn). -
Seite 23: Begrenzung Der Stellgröße
Stellt man z.B. dieses Verhalten bei einer Stellgröße unter 8% fest, so kann eine minimale Stellgröße von 10% festgelegt werden. Beim Empfang einer Stellgröße unter dem festgelegten Grenzwert kann Cheops drive auf 2 verschiedene Arten reagieren („Verhalten bei Unterschreiten der minimalen Stellgröße“): •... -
Seite 24: Maximale Stellgröße Ermitteln
Stetiger Stellantrieb CHEOPS DRIVE 5.3 Maximale Stellgröße ermitteln 5.3.1 Anwendung Sind in einer Anlage alle Stellantriebe nur schwach geöffnet z.B. einer mit 5%, einer mit 12%, ein anderer mit 7% usw., so kann der Heizkessel seine Leistung herabsetzen weil nur wenig Heizenergie gebraucht wird. -
Seite 25: Überwachung Der Stellgröße
5.4.3 Praxis Der RTR wird auf zyklisches Senden der Stellgröße parametriert. Die Überwachungszeit wird bei Cheops drive auf einen Wert gesetzt, der mindestens doppelt so lange ist wie die Zykluszeit des RTR. Sendet der RTR seine Stellgröße alle 10 Minute, so muss in diesem Fall die Überwachungszeit mindestens 20 Minuten betragen. -
Seite 26: Externe Schnittstelle
Stetiger Stellantrieb CHEOPS DRIVE 5.5 Externe Schnittstelle Die externe Schnittstelle besteht aus den Eingängen E1 und E2. Beide Eingänge sind über die Anschlussleitung von Cheops herausgeführt. Die Parametrierung der Eingänge wird auf der Parameterseite „Externe Schnittstelle“ vorgenommen. Der aktuelle Status beider Eingänge wird je nach Parametrierung auf den Bus gesendet und kann somit von anderen Teilnehmern (Cheops control, Raumthermostat usw.) ausgewertet... -
Seite 27: Troubleshooting
Stetiger Stellantrieb CHEOPS DRIVE 6 Troubleshooting Tabelle 10 Verhalten Fehler- Mögliche Ursache Abhilfe Code Gerät auf das Ventil kein Ventil aufstecken und die Applikation erneut laden Ventilstößel wird bereits Anderen Ventiladapter berührt, obwohl die Spindel verwenden. Bitte wenden Sie des Stellantriebs ganz sich an unseren Kundendienst. -
Seite 28: Fehlercode Auslesen
Stetiger Stellantrieb CHEOPS DRIVE 6.1 Fehlercode auslesen Wenn das Ventil eine Fehlermeldung verursacht und die LEDs als Lauflicht blinken, generiert Cheops einen Fehlercode. Dieser steht im BCU-Speicher und kann (Inbetriebnahme/Test) wie folgt mit Hilfe der ETS-Software ausgelesen werden. 1. Gerät im Projekt anwählen und auf den Menüpunkt Test / Gerätespeicher klicken 2. - Seite 29 Stetiger Stellantrieb CHEOPS DRIVE 4. Der Fehlercode erscheint im Ergebnisfenster FEHLERCODE Tabelle 11 Code Name kein Fehler Überstrom-Abschaltung Ventil nicht gefunden Ventil bewegt sich nicht Hub ist zu kurz Stand: Apr-06 (Änderungen vorbehalten) Seite 29 von 31...
-
Seite 30: Endpositionen Überprüfen
Stetiger Stellantrieb CHEOPS DRIVE 6.2 Endpositionen überprüfen Die beim Adaptionsvorgang gespeicherten Endpositionen können genauso wie die Fehlernummern mit der ETS Software ausgelesen werden. Die innere Anschlagsposition (Spindel eingefahren, Ventil offen) ist unter der Adresse $1FC und die äußere unter $1FD im Hex-Format abgelegt. -
Seite 31: Adapterring Überprüfen
Stetiger Stellantrieb CHEOPS DRIVE 6.3 Adapterring überprüfen Das Höchstmaß zwischen Oberkante Adapterring und Ende des Stößels beträgt 4,7mm. Wird dieses Maß überschritten, so muss ein anderer Adapterring verwendet werden. Max. 4,7mm 7 Glossar 7.1 Ventilhub Mechanischer Weg der zwischen beiden Endstellungen, d.h. 0% (Ventil geschlossen) und 100% (Ventil ganz offen) zurückgelegt wird (siehe...
