DMX-Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das
Gerät befindet.
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der LED Messenger
kann über das DMX-512-Protokoll angesteuert werden. Der LED Messenger ist ein 3-Kanal DMX-Gerät. Die
DMX-Adresse wird elektronisch über das Bedienelement auf der Rückseite des Gerätes vergeben. Ihr Gerät
und Ihr DMX-Controller benötigen ein zertifiziertes DMX-512 Datenkabel mit 110 Ohm für den Dateneingang
und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel
verwenden, sollten Sie sichergehen, dass dies standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind
(diese
Art
von
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen XLR-Stecker an
jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Reihe geschaltet
werden muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3.
Benutzen Sie nicht die Masse am XLR-Stecker. Verbinden Sie den Erdungsstift nicht mit
der Abschirmung des Kabels und vermeiden Sie, dass die Abschirmung mit dem
Gehäuse des XLR-Steckers in Kontakt kommt. Eine Erdung der Abschirmung verursacht
einen Kurzschluss und Ungleichmäßigkeiten im Verhalten der Geräte.

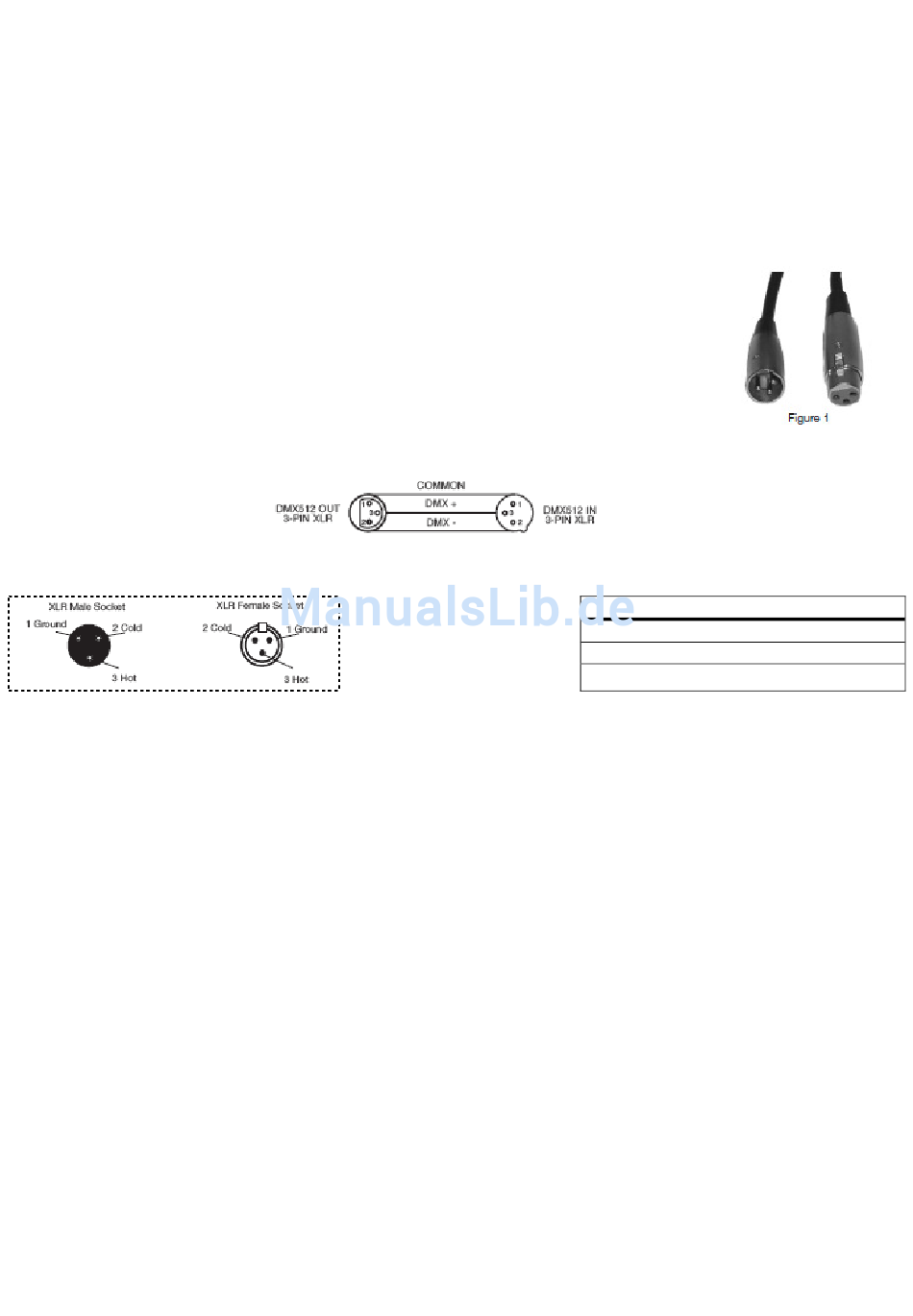

Abbildung 1
Abbildung 3
Wichtig: Leitungsabschluss: Bei längeren Kabelstrecken benötigen Sie möglicherweise zur Verhinderung
von Ungleichmäßigkeiten im Verhalten der Geräte einen Leitungsabschluss am letzten Gerät. Ein
Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des
männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse des letzten Gerätes der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss
(ADJ-Teilenummer
Ungleichmäßigkeiten reduziert.
A.D.J. Supply Europe B.V. – www.americandj.eu – LED Messenger Bedienungsanleitung Seite 5
Kabel
bekommen
Z-DMX/T)
Sie
in
nahezu
Abbildung 2
wird
die
Wahrscheinlichkeit
jedem
professionellen
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert ( DMX-„Cold")
Pol 3 = Signal ( DMX+„Hot")
des
Musik-
und
Auftretens
von
