♠. Messerhalter: 1Stk
♠. Messer: 3Stk
♠. Schreibminenhalter: 1Stk
♠. Bedienungsanleitung/ CD-ROM mit Treiber und Erklärungen, Schneidesoftware
IV. Zusammenbau:
T 720 & T 1350: (Modelle mit Standfuss)
Nachfolgende Schritte beachten:

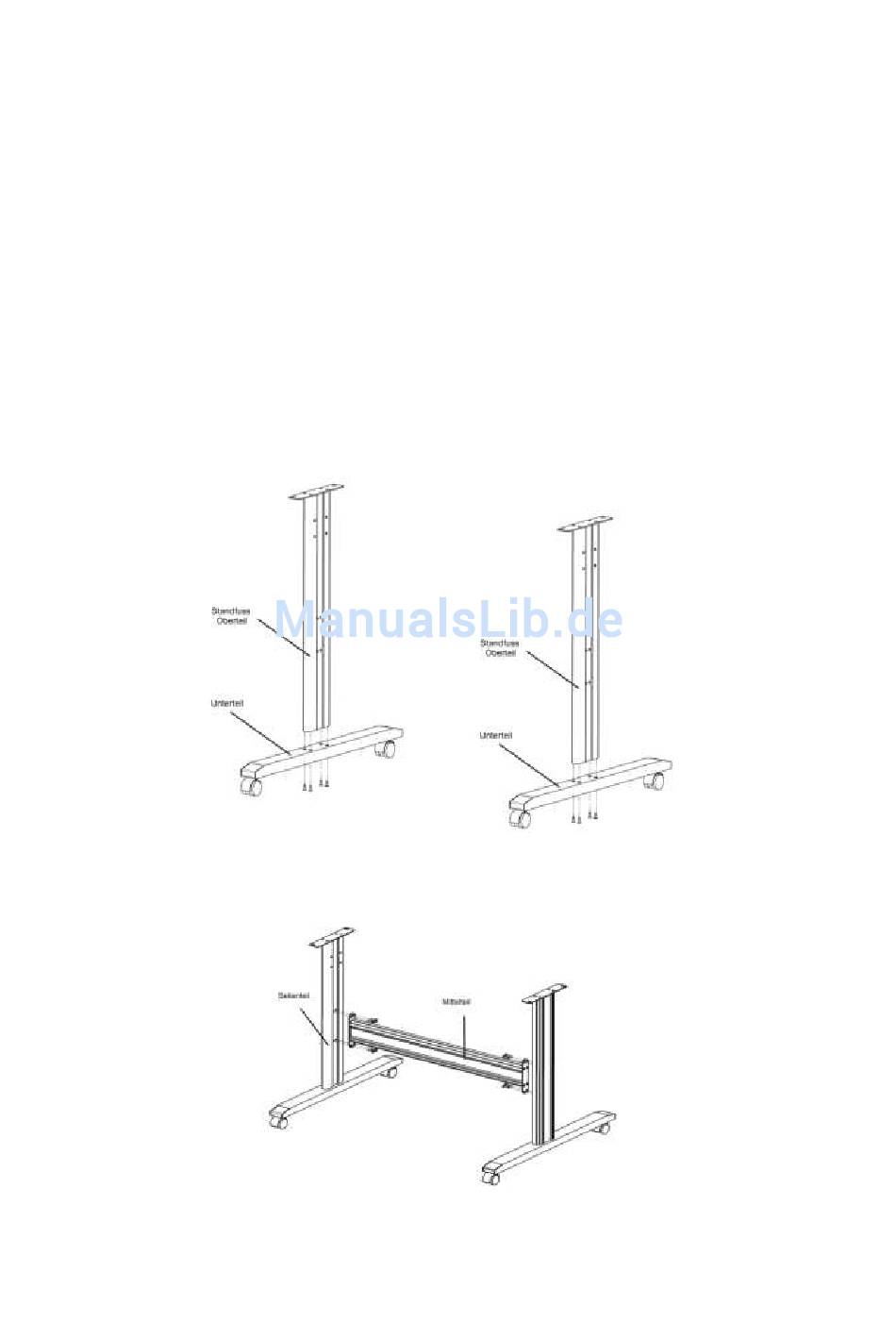

1) Wie auf er Abbildung zu sehen, werden die beiden Seitenteile mit den
Fussteilen verschraubt. Verwenden sie dazu die 8 Stk M5×15；
2) Als nächster Schritt werden die Seitenteile mit dem Querverbinder
verschraubt, verwenden sie hier die 8 Skt M4×20 mit Beilagscheibe und
Sprengring
3) nun können die beiden Rollenhalter Befestigungen an den Standbeinen
angeschraubt werden （8 Stk. M4×20 mit Beilagscheibe und Sprengring)
