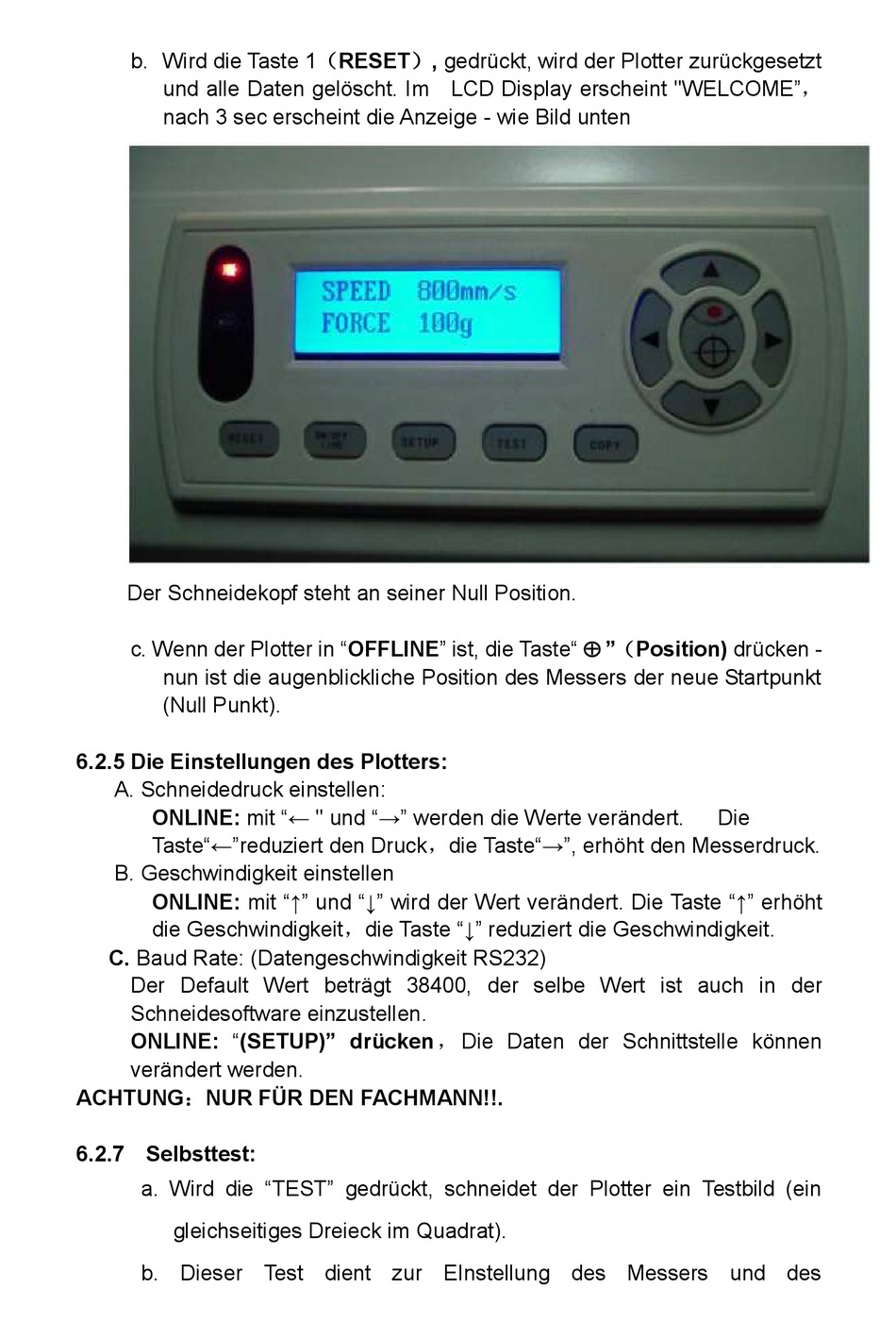

b. Wird die Taste 1（RESET）, gedrückt, wird der Plotter zurückgesetzt
und alle Daten gelöscht. Im LCD Display erscheint "WELCOME"，
nach 3 sec erscheint die Anzeige - wie Bild unten
Der Schneidekopf steht an seiner Null Position.
c. Wenn der Plotter in "OFFLINE" ist, die Taste"  "（Position) drücken -
nun ist die augenblickliche Position des Messers der neue Startpunkt
(Null Punkt).

6.2.5 Die Einstellungen des Plotters:

A. Schneidedruck einstellen:
ONLINE: mit "← " und "→" werden die Werte verändert.
Taste"←"reduziert den Druck，die Taste"→", erhöht den Messerdruck.
B. Geschwindigkeit einstellen
ONLINE: mit "↑" und "↓" wird der Wert verändert. Die Taste "↑" erhöht
die Geschwindigkeit，die Taste "↓" reduziert die Geschwindigkeit.
C. Baud Rate: (Datengeschwindigkeit RS232)
Der Default Wert beträgt 38400, der selbe Wert ist auch in der
Schneidesoftware einzustellen.
ONLINE: "(SETUP)" drücken ， Die Daten der Schnittstelle können
verändert werden.
ACHTUNG：NUR FÜR DEN FACHMANN!!.
6.2.7 Selbsttest:
a. Wird die "TEST" gedrückt, schneidet der Plotter ein Testbild (ein
gleichseitiges Dreieck im Quadrat).
b. Dieser Test dient zur EInstellung des Messers und des
