Inhaltszusammenfassung für Ferguson Ariva T70

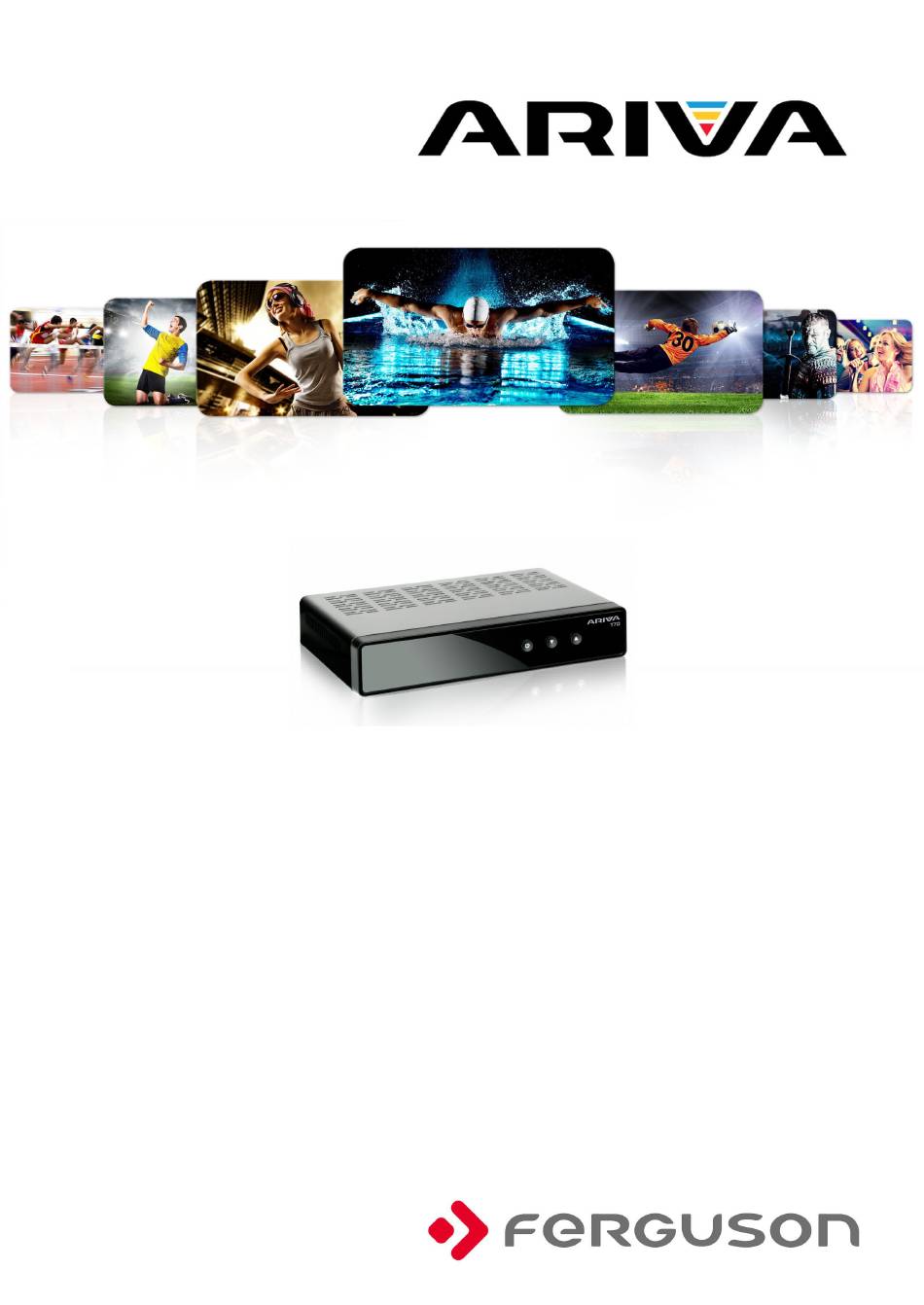

- Seite 1 Bedienungsanleitung Deutsch...
-
Seite 2: Wichtige Bemerkung
ACHTUNG !!! Die Ferguson- receiver sind zum Aufnehmen auf externen USB- Laufwerken (z.B. USB-Sticks, externe USB-Festplatten) geeignet. Bitte beachten Sie aber, dass die Aufnahmefähigkeit stark durch Hardware- Kompatibilität bedingt ist. Bei der unzähliger Menge mit allen laufenden und zukünftigen Typen und Modellen einwandfrei funktionieren werden. Bitte lesen Sie die untenstehenden Begrenzungen gründlich und testen Sie Ihr USB-... -
Seite 3: Sicherheitshinweise
Die Firma Ferguson hat alle ihr verfügbaren Möglichkeiten ausgenutzt, um für Ihren digitalen Satellitenreceiver möglich neuste Software zu liefern, um abzusichern, dass der Receiver möglich auf den neusten technischem Stande ist. Die Firma Ferguson Hält sich das Recht vor, Änderungen in der Receiversoftware ohne Begründung und ohne frühere Ankündigung zu machen. -
Seite 4: Benutzte Symbole Und Abkürzungen
ÜBER DIESES HANDBUCH Die Firma Ferguson hat alle ihr verfügbaren Möglichkeiten ausgenutzt um über ihre Produkte bestmöglich aktuelle Informationen zu liefern. Die Firma Ferguson gibt keinerlei Gewährleistung und lehnt jegliche Forderungen an den Inhalt dieses Handbuches verbunden ab. Die hier enthaltenen Informationen dienen nur als Hinweise für die tägliche Nutzung und Erhaltung... -
Seite 5: Allgemeine Informationen
Bildschirm, welche Funktion laufend unterstützt wird. Bitte beachten Sie, das neue Software die Funktionalität des Receivers abändern kann. Sollten Sie Probleme mit der Bedienung Ihres Gerätes haben, greifen Sie bitte zur entsprechenden Sektion dieses Handbuches, inklusive der „Problemsuche“ zurück, oder besuchen Sie die Homepage von Ferguson, Bereich „FAQ“ (häufig gestellte Fragen). Bemerkung: Bitte beachten Sie, das neue Software die Funktionalität der STB ändern kann. - Seite 6 4. Die Fernbedienung Wegen der Vereinheitlichung der Fernbedienungen bei Ferguson, wurde Ihr Receiver mit der Ferguson RCU240 Fernbedienung ausgestattet. Dadurch werden nicht alle Tasten der Fernbedienung belegt sein werden! Stand By-Modus An- / Ausschalten Zwischen Fernsehen- und Radiomodus umschalten Menü verlassen Änderung der Bildauflösung: Zur Verfügung stehen: 576i, 576p, 720p, 1080i,...
- Seite 7 Mehrere Positionen überspringen ratio Ändern Sie das Seitenverhältnis von 16:9, 4:3, usw.. edit Hinzufuegen der zukuenftigen Aufnahmen zum Aufnahmeplan. Umspringen zur einem gewunschten Zeitpunkt im Film (waehrend der Filmwiedergabe vom USB-Datentraeger). Batterien einlegen / auswechseln Die Batterieklappe von der Rückseite der Fernbedienung entfernen (Klappe in Pfeilrichtung drücken).
- Seite 8 6. Anschluss an eine Antenne Um die Antenne richtig anzuschließen, halten Sie sich bitte an die Installationsanleitung oder wenden Sie sich an einen Fachmann! Das korrekte Anschließender Terrestialantenne ist die Grundlage ffüreine einwandfreie Funktionalität der ganzen Anlage. Eine fehlerhafte Installation der Antenne führt zu Einschränkungen bei Bildwiedergabe.
- Seite 9 7.2 Anschluss an den Fernseher mit SCART- Kabel 1. Die Schüssel an den ANT IN Eingang am Receiver anschließen. Ihr Receiver ist vorprogrammiert. 2. Bild und Ton mittels SCART-Verbindungskabel an die entsprechende SCART-Buchse des Fernsehers anschließen. Falls der Fernseher über mehrere SCART-Eingänge verfügt, bitte merken Sie die Buchsennummer.
- Seite 10 7.3 Audiosystem anschließen Digitalton (auch Dolby-Sound, falls verfügbar) gibt es an Büchsen: Koaxial- SPDIF. 7.4 USB- Laufwerk anschließen 1. Der Receiver unterstützt jede externe Festplatte mit eigener Stromversorgung. Einzige Bediengung ist, die Festplatte muss zu einer einzigen Partition mit NTFS (empfohlen) oder FAT32 formatiert sein.
-
Seite 11: Erste Schritte
ERSTE SCHRITTE 1. Alle Kabel an die STB und den Fernseher anschließen. 2. Das Netzteil an die Stromdose anschließen. Bei Geräte einschalten. 3. AV-Signalquelle im Fernseher wählen. 4. Um sich die Programme anzuschauen, wählen Sie den automatischen Suchmodus aus. Vorsicht! Prüfen Sie ob alle externen Geräte (Schüssel, LNB) und alle Kabeln in einem einwandfreien Zustand sind, BEVOR Sie die STB an die Stromversorgung anschließen! MENÜ... - Seite 12 8. Hauptmenü Drücken Sie bitte die MENU Taste, um zu dem Hauptmenü zu folgenden sechs Positionen zu gelangen: Installation Optionen Werkzeuge Einstellungen Programm 9. Installation Im Untermenü Installation stellen Sie die Schüssel und andere Installationsparameter für eine Sendersuche ein. Land- wählen Sie das Land, in dem Sie wohnen OSD-Sprache- Auswahl der Menü-Sprache Antennenversorgung- Ein-/Ausschalten...
- Seite 13 9.2 Manuelle Suche Zu Wahl stehen zwei manuelle Suchvorgänge. Anhand der Informationen, die Ihnen zur Verfügung stehen wählen wir den jeweiligen Suchmodus aus. 9.3 Sprache In diesem Untermenü wählen Sie die Sprache der Benutzeroberfläche aus. Die Punkte bevorzugte und sekundäre Sprache beziehen sich auf die Tonspur. Falls ein Sender über mehrere Tonspuren verfügt, werden dann die von Ihnen bevorzugten Sprachen gewählt.
- Seite 14 → Menü -Einstellungen Audio-Sprache 9.4 Zeitzone einstellen In diesem Untermenü dürfen Sie die Zeitzone und die Zeit einstellen. In diesem Untermenü dürfen Sie die Zeitzone und die Zeit einstellen. Beim GMT- Modus müssen Sie den korrekten Offsetwert einstellen (+1 Stunde für Deutschland) und nach Bedarf die Sommerzeit ein- / ausschalten.
- Seite 15 10 TV-System Hier dürfen Sie die Bildparameter einstellen. Setzen Sie die Bildauflösung, für den HDMI- Ausgang. Wählen Sie bitte die höchstmögliche, von Ihrem HD Fernseher unterstützte Auflösung aus, um das beste Resultat zu erzielen. Aspect Ratio → Menü- System Aspect Ratio Auflösung →...
- Seite 16 10.1 Jugendschutz In diesem Untermenü dürfen Sie den Jugendschutz aktivieren. Zusätzlich dürfen Sie ausgewählte Untermenüs sperren oder das Passwort ändern. Werkseingestelltes Passwort ist die Null: 000000. 10.2 OSD-Einstellungen (Benutzeroberfläche) Hier dürfen Sie die Transparenz der Benutzeroberfläche wählen. → Menü- System Dursichtilichkeit...
- Seite 17 11. Zubehör 11.1 Schedule Diese Option zeigt eine Liste der geplanten Veranstaltungen und Timer einstellen. 11.1 Informationen In diesem Untermenü bekommen Sie detaillierte Infos über die Receiversoftware (Firmware). → Menü- Werkzeug Informationen 11.3 Werkseinstellungen (Reset) Hier dürfen Sie Ihren Receiver auf Werkseinstellungen bringen. Falls Sie Ihren Receiver auf die Werkseinstellungen bringen, verlieren Sie alle Benutzereinstellungen und Ihre Senderliste wird mit der vorprogrammierten ersetzt (falls die Firmware eine vorprogrammierte Liste enthält).
- Seite 18 11.4 USB-Firmware-Upgrade Dieses Untermenü dient dem Firmware-Upgrade. Die aktuellste Firmwarefinden Sie immer auf der Ferguson-Homepage (bitte keine Firmware aus anderen Quellen hochladen!). Die Datei, die Sie heruntergeladen haben, packen Sie bitte aus und kopieren auf den USB-Stick rüber. Weiter wählen Sie bitte die Datei, um den Upgrade zu starten.
- Seite 19 12. PVR - Aufnahmeeinstellungen 12.1 Aufnahmen Diese Karte betrifft Wiedergabe aufgenommenen Dateien. Jede Datei darf mit einem Passwort gesperrt, gelöscht oder umgenannt werden. Die Aufnahmen ist im Menü, oder direkt durch drücken der pvr Taste verfügbar. Drücken Sie während der Wiedergabe die INFO Taste um den Informationsbalken einzublenden. Drücken Sie die Tasten, und dann die Taste.
- Seite 20 13.3 TimeShift In diesem Untermenü dürfen Sie Präferenzen bezüglich der Aufnahme auf externem USB- Laufwerk einstellen. In der ersten Zeile Dürfen Sie die TimeShift-Funktion an- oder ausschalten. Die TimeShift-Funktion ermöglicht es Ihnen die laufende Live-Sendung in jedem Moment anzuhalten (durch drücken der Taste) und wieder mit der Sendung da fortzufahren, wo diese angehalten wurde (durch drücken der Taste).
- Seite 21 → → rote Taste (Fernbedienung) um die den neuen Timer einzustellen Menü- Werkzeug Plan Stellen Sie weiter das Datum, die Uhrzeit und die Dauer fest. Wählen Sie „Übernehmen” um zu der Timerliste zu gelangen. Ihr neues Ereignis wurde hinzugefügt. 12.5 Media Player Ihr Empfänger verfügt über einen einfachen Media Player.
- Seite 22 Untertitel: SRT (SubRip) SMI (Sami) SUB (MicroDVD) SSA (SubStationAlpha) TXT (partly TMplayer, MPL2, SubRip, Sami, MicroDVD, SubStationAlpha) Manche vom Benutzer erstellten Untertitel können inkompatible sein. Manche Buchstaben oder zeigen werden von der Box nicht unterstützt HTML-Tag-Dateien werden nicht unterstützt. Die Film-Datei und die Untertitel müssen sich in einem Ordner befinden. Der Film- und der Untertitelname müssen identisch sein.
- Seite 23 13. Sender bearbeiten 13.1 TV Senderliste → → Menü- Programm TV-Liste 000000 In diesem Untermenü dürfen Sie die TV Senderliste bearbeiten. Die Bearbeitung erfolgt mit den farbigen Funktionstasten. Wählen Sie dann den zu bearbeitenden Sender aus und drücken OK zum Ausführen. Drücken Sie back, um die Änderungen zu übernehmen. Wie kann man einen Sender verschieben? Gehen Sie bitte zu „Senderliste bearbeiten”...
- Seite 24 Wie lösche ich einen Sender? → → Gehen Sie bitte zu Menü- Programm TV-Liste 000000. Wählen Sie bitte den Sender aus und drücken OK, um eine Vorschau im Bildschirm zu sehen. Drücken Sie die blaue Taste, um die Sender zu löschen, und dann die OK Taste auf gewählten Sendern. Nach Beendigung drücken Sie die back Taste.
- Seite 25 Wie ändere ich den Sendernamen? → → Gehen Sie bitte zu Menü- Programm TV-Liste 000000. Wählen Sie bitte den Sender aus und drücken OK, um eine Vorschau im Bildschirm zu sehen. Drücken Sie die EDIT-Taste, um den Sender umzubenennen. Benutzen Sie die virtuelle Tastaur um den Namen des Senders zu ändern.
- Seite 26 14. Steuerung mit der Fernbedienung guide Elektronischer Programmführer. Informationen über die laufende/nächste Sendungen hängen von dem Inhalt, den der Rundfunksender bietet. Nachdem einen Sender eine Sendung ausgewählt haben, drücken Sie die OK-Taste, um diese als einen Aufnahme-Timer zu übernehmen. find - finden Die find Taste dient dem Suchen von Sendern in der laufenden Senderliste.
- Seite 27 sub - Untertitel Mit der gelben (Untertitel-) Taste ändern Sie die Untertitel (falls verfügbar). Sie haben freie Wahl. Die Untertitel werden in der Sprache angezeigt, die Sie als Primäre definiert haben (falls verfügbar). Sie haben aber freie Wahl. Die Verfügbarkeit der Untertitel hängt von dem Inhalt, den der Rundfunksender bietet.
- Seite 28 SEMI-TWIN TUNER Funktion Der Receiver verfügt über die SEMI-TWIN TUNER Funktion, diese ermöglicht es Ihnen während der Aufnahme einen anderen Sender (aus derselben Frequenz) anzuschauen. 1. Drücken Sie OK während der Aufnahme, um eine Liste der verfügbaren Sender zu sehen. 2.
- Seite 29 Den TimeShift deaktivieren. Den TimeShift deaktivieren Sie mit Hilfe der Taste. Bemerkung: Falls kein USB-Laufwerk angeschlossen ist, halten Sie das Bild mit der Taste an (Standbild-Funktion). Info - Informationen Drücken Sie die info Taste um den Informationsbalken einzublenden. Verfügbar sind (falls durch Rundfunksender mitgesendet) Infos über die laufende...
-
Seite 30: Spezifikation
SPEZIFIKATION Main Features STB Type DVB-T2 Receiver Main Chipset Mstar 7802 Memory Size 4/8MByte SPI Flash + 64MByte DDR2 Mechanical Frontpanel Color Blank with oil surface, Button with Black Color Dimension W：170MM，D：110 MM，H：40 MM Net Weight <1kg DVB Tuner Tuner Type Onboard Frequency Range 177.5~227.5MHz；474~858MHz；...
