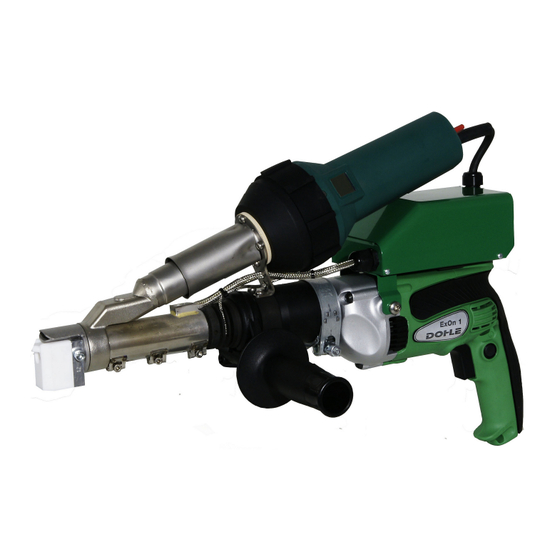

- Seite 1 Bedienungsanleitung Operating Instructions ExOn1 DIG DX297.DIG Extrusionstechnik GmbH Dohle Eitorfer Straße 1 D – 53809 Ruppichteroth www.dohle-extruder.de...
- Seite 2 Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG CE/Handschweißextruder EG – Konformitätserklärung Déclaration CE de conformité Dichiarazione CE di conformità EC Declaration of conformity Declaratión CE de conformidad EG – Konformitätserklärung DOHLE Extrusionstechnik, D-53809 Ruppichteroth/BRD Bestätigt, dass das nachfolgend bezeichnete Gerät in der von uns in Verkehr gebrachten Ausführung die Anforderungen der folgenden EG-Richtlinie(n) erfüllt.
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG Alle Urheberrechte dieser Bedienungsanleitung für Beschreibungen, Zeichnungen und Beilagen verbleiben bei uns und dürfen ohne unsere ausdrückliche Genehmigung weder vervielfältigt, noch dritten Personen oder Konkurrenzfirmen ganz oder teilweise zugänglich gemacht werden. Vor der Inbetriebnahme ist die Durcharbeit dieser Bedienungsanleitung unerlässlich, da wir für Fehler, die auf unsachgemäßer Behandlung beruhen, keine Haftung übernehmen... -
Seite 4: Typenbeschreibung
Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG 1. Typenbeschreibung Typ/Artikelnummer ExOn 1 DIG/DX297.DIG Maschinennummer : ………………………….. Anschlussspannung : 230V/50-60 Hz Leistung gesamt 2710W/12 A 2. Sicherheitshinweise Der Extruder ist nach VDE 0 100 § 55 über Fi-Schutzschalter oder Schutztrenntrafo zu betreiben. -
Seite 5: Betrieb
Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG Betrieb Handschweißextruder dürfen ohne Luftversorgung nicht betrieben werden. Eine ausreichende Dimensionierung der Zuleitung bei Fremdluftversorgung ist zu gewährleisten. Die zugeführte Druckluft muss öl- und wasserfrei sein. Arbeiten über Kopf Bei Arbeiten über Kopf müssen entsprechende Schutzeinrichtungen (Helm, Brille, usw.) getragen werden. -
Seite 6: Inbetriebnahme
Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG 3. Inbetriebnahme Allgemeines Beachten Sie die sicherheitstechnischen Hinweise dieser Bedienungsanleitung. Weiter gelten die Regeln der Unfallverhütungsvorschriften und die nationalen Bestimmungen der einzelnen Länder. Handschweißextruder komplettieren Unsere Handschweißextruder werden weitestgehend komplett montiert zum Versand gebracht. -
Seite 7: Regler-Sollwerteistellung
Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG Ansicht – Reglerfront - Steuergehäuse D - 2390, Regler ExOn1 D - 2014, Potenziometer 100K Anzeige und Bedienelemente der Reglerfront Temperatureinheit Istwert Temperatur AL (Alarm) leuchtet wenn, der Sollwerttemperatur Alarmausgang an ist Aufwärts-Taste Abwärts-Taste Regler-Sollwerteistellung Alle Regler können nur im Sollwert verändert werden und sind gegen falsche... -
Seite 8: Instandhaltung
Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG Wechsel des Schweißzusatzes Um sicherzustellen, dass sich kein alter Schweißzusatz mehr im Handschweißextruder befindet, heizen Sie die Maschine auf Betriebstemperatur auf, entfernen den Schweißschuh und wechseln die Düse (Achtung: Linksgewinde) gegen eine neue, oder eine mit dem jetzt zu fahrenden Werkstoff benutzte, aus. -
Seite 9: Fehlersuche
Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG 4. Fehlersuche Fehlfunktion Fehler – Nr. Antriebsmotor läuft nicht an 01, 02, 08, 09, 10, 11,2 Antriebsmotor schaltet ab 03, 08, 09, 10 Extruder bleibt kalt Heißluft bleibt kalt 08, 09, 12 Heißlufttemperatur liegt unter Sollwert... -
Seite 10: Zeichnungen, Datenblätter
D - 2322 D - 0951 6600105 D - 2229 D - 1493 D - 1499 D - 0704 D - 0860 D - 1728 D - 0816 D - 1635 D - 1496 D - 2390 D - 2361 D - 0652 D - 1517 D - 2014... - Seite 11 Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG Artikel-Nr. Bezeichnung Menge 6600105 RION Digital 230V/1600W D - 0129 Zylinderschraube M4x10 DIN912 D - 0164 Axialrillenkugellager D - 0283 Zylinderschraube M5x40, DIN 912 D - 0567 Zylinderstift 3x8 DIN7 D - 0652 Zylinderschraube M4x6 DIN 7984...
- Seite 12 6106193 6100690 6601005 6601030 6600615 6601010 6601028 5100296 6100264 6100263 6601015 6100284 6601046 6100306 6100297 6113695 6100629 6601037 6100300 5103224 6100305 6601053 6601025 D - 2284 6601008 6601052 5113729 6100295 6100268 6601004 6601034 6106186 6601033 6601006...
- Seite 13 Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG Artikel-Nr. Bezeichnung Menge 5100296 Heizelement 230V/1550W 5103224 Dichtung 30x50x4 5113729 Thermoelement Typ K 6100263 Potentiometerknopf rot 6100264 Anschlussteil komplett 6100267 PT-Schraube KL30x10 6100268 Zugentlastung 6100284 Senkschraube M4x12 TX 6100287 Sechskantmutter M5 6100295 Gummiring 6100297...
- Seite 14 Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG Antrieb D-0858 D-0794 D-1268 D-1269 D-1270 D-1271 D-1278 D-1272 D-1273 D-1279 D-1274 D-1280 D-1275 D-1276 D-1281 D-1277 D-1282 D-1283 D-1284 D-1285 D-1287 D-1286 D-1288 D-1289 D-0890 D-1291 D-1290 D-1294 D-1292 D-1293 D-1296 D-1295 D-1297...
- Seite 15 Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG Artikel-Nr. Bezeichnung Menge D-0794 Antriebswelle Mini D-1268 Sicherungsring D32 innen D-1269 Kugellager 6002 VV C7MFA D-1270 Sicherungsring D15 D-1271 Schneidschraube D 5x60 mit Flansch D-1272 Getriebedeckel D-1273 Kugellager 627 VVM D-1274 Endzahnrad D-1275 Zweites Ritzel...
- Seite 16 Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG Anschlussplan Temperaturregler Extruder D - 2390 12 11 7 Mainboard Mini D - 1063 Thermoelement D - 1511 15 16 K3 K4 Potentiometer Lufterhitzer 100K 6600105 Zuleitung 3x1,5mm² 5 6 7 8 9 10 11 12...
-
Seite 17: Schweißschuh - Rohling
Bedienungsanleitung DOHLE Handschweißextruder ExOn 1 DIG Schweißschuhprogramm Mini s = Plattendicke Kehlnaht Eck - Naht a = s x 0,7 Plattendicke Artikel-Nr. D-0837 8-12 D-0838 Plattendicke Artikel-Nr. D-0827 D-0828 D-0829 D-0830 Sonderschweißschuh V - Naht rund Artikel-Nr. D-0839 Ø 10 D-0840 Ø15...
