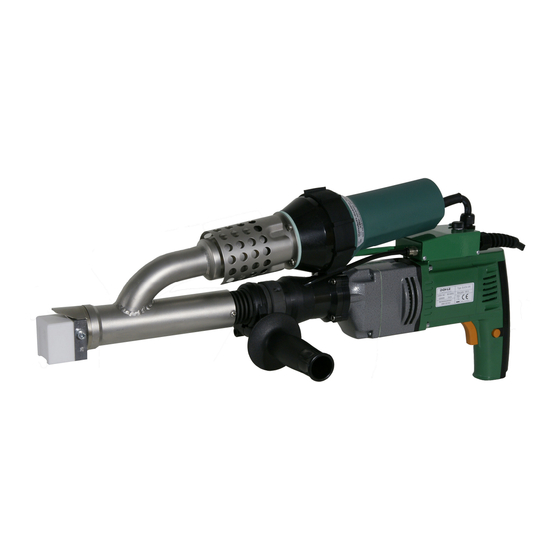

Dohle ExOn3A Bedienungsanleitung
Verwandte Anleitungen für Dohle ExOn3A
Inhaltszusammenfassung für Dohle ExOn3A

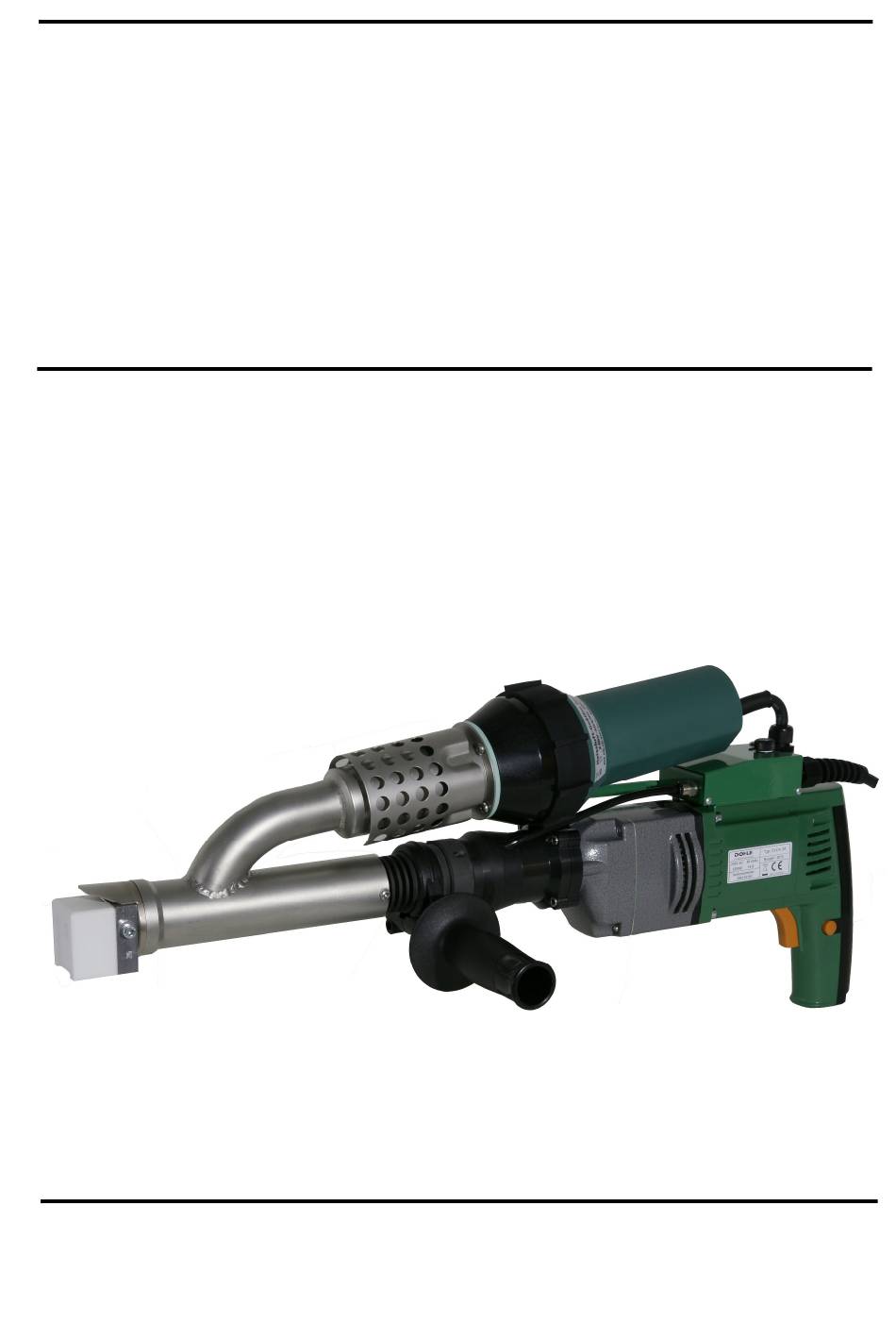

- Seite 1 Bedienungsanleitung Operating Instructions ExOn3A, DX306 ExOn3A-5, DX314 Extrusionstechnik GmbH Dohle Eitorfer Strasse 1 D – 53809 Ruppichteroth www.dohle-extruder.de...
- Seite 2 Bedienungsanleitung DOHLE Handschweißextruder ExOn3A CE/Handschweissextruder EG – Konformitätserklärung DOHLE Extrusionstechnik, D-53809 Ruppichteroth/BRD Bestätigt, dass das nachfolgend bezeichnete Gerät in der von uns in Verkehr gebrachten Ausführung die Anforderungen der folgenden EG-Richtlinie(n) erfüllt. Bezeichnung des Gerätes : Handschweissextruder : ExOn3A EG – Richtlinie : Elektromagnetische Verträglichkeit 2004/108/EG...
- Seite 3 Bedienungsanleitung DOHLE Handschweißextruder ExOn3A Alle Urheberrechte dieser Bedienungsanleitung für Beschreibungen, Zeichnungen und Beilagen verbleiben bei uns und dürfen ohne unsere ausdrückliche Genehmigung weder vervielfältigt noch dritten Personen oder Konkurrenzfirmen ganz oder teilweise zugänglich gemacht werden. Vor der Inbetriebnahme ist die Durcharbeit dieser Bedienungsanleitung unerlässlich, da wir für Fehler, die auf unsachgemäßer Behandlung beruhen, keine Haftung übernehmen...
-
Seite 4: Sicherheitshinweise
Bedienungsanleitung DOHLE Handschweißextruder ExOn3A 1. Typenbeschreibung Maschinen Art.Nr./Typ : DX306 ExOn 3A (4mm) / DX314 ExOn 3A(5mm) Maschinen Nr. …………………… Anschlussspannung 230 V / 50 - 60 Hz Leistung ges. 3700 W / 16 A Verarbeitung von PE, PP 2. Sicherheitshinweise Der Extruder ist nach VDE 0 100 §... - Seite 5 Bedienungsanleitung DOHLE Handschweißextruder ExOn3A Betrieb : Handschweißextruder dürfen ohne Luftversorgung nicht betrieben werden. Eine ausreichende Dimensionierung der Zuleitung bei Fremdluftversorgung ist zu gewährleisten. Die zugeführte Druckluft muss öl – und wasserfrei sein. Arbeiten über Kopf: Bei Arbeiten über Kopf müssen entsprechende Schutzeinrichtungen (Helm, Brille usw) getragen werden.
- Seite 6 Bedienungsanleitung DOHLE Handschweißextruder ExOn3A 3. Inbetriebnahme Allgemeines: Beachten Sie die sicherheitstechnischen Hinweise dieser Bedienungsanleitung. Weiter gelten die Regeln der Unfallverhütungsvorschriften und die nationalen Bestimmungen der einzelnen Länder. Handschweißextruder komplettieren Unsere Handschweißextruder werden weitestgehend komplett montiert zum Versand gebracht. Schweißschuh Aus dem im Lieferumfang enthaltenen Schweißschuhrohling fertigen Sie den für die durchzuführende Schweißung notwendigen Schweißschuh.
- Seite 7 Bedienungsanleitung DOHLE Handschweißextruder ExOn3A Lassen Sie das Gerät nicht unbeaufsichtigt solange es in Betrieb ist. Wechsel des Schweißzusatzes Um sicherzustellen, dass sich kein alter Schweißzusatz mehr im Handschweißextruder befindet, heizen Sie die Maschine auf Betriebstemperatur auf, entfernen den Schweißschuh und wechseln die Düse ( Achtung: Linksgewinde ) gegen eine neue, oder eine mit dem jetzt zu fahrenden Werkstoff benutzte, aus.
- Seite 8 DV 131 D - 1320 D - 1630 D - 1630 D - 2014 D - 1319 D - 1728 D - 0864 D - 1768 D - 1729 D - 0632 D - 1771 D - 1771 D - 0567 D - 2063 D - 1636 D - 0042...
- Seite 9 Bedienungsanleitung DOHLE Handschweißextruder ExOn3A A rtike l- N r. B e ze ic h n u n g M e n g e D - 0 0 1 2 P a ßfe d e r 5 x 5 x 1 2 , D IN 6 885 D - 0 0 4 2 L u ftd ü...
- Seite 10 Bedienungsanleitung DOHLE Handschweißextruder ExOn3A D-1320 Eron 230V/2300W DOHLE Extrusionstechnik GmbH...
- Seite 11 Bedienungsanleitung DOHLE Handschweißextruder ExOn3A Artikel-Nr. Bezeichnung Menge 5101270 Dichtung 70x48x4 5113268 Heizelement 230V/2200W 6100263 Potentiometerknopf rot 6100268 Zugentlastung 6100284 Senkschraube M4x12 TX 6100287 Sechskantmutter M5 6100444 Knickschutztülle 9,6x75 6101242 Anschlussbügel 6101760 Glimmerrohr 47,6x95 6106186 Wippschalter 6113695 Temperaturendschalter 135°C 6600601 Luftfilter...
- Seite 12 Bedienungsanleitung DOHLE Handschweißextruder ExOn3A Ersatzteile Antrieb Typ DB044 DOHLE Extrusionstechnik GmbH...
- Seite 13 Bedienungsanleitung DOHLE Handschweißextruder ExOn3A Art.Nr. Stück Bezeichnung DB047 Getriebe BSM 275 DB049 Vorlegewelle 8Z DB050 Zahnrad 26 Z DB006 Flachdichtung DB007 Zylinderstift 4m6, 6x16 DIN7 DB043 Motordeckel KPL DB051 Rillenkugellager 6201 2RS DB052 Anker BSM 275 kompl. mit Lüfter u. Isolierring...
- Seite 14 Bedienungsanleitung DOHLE Handschweißextruder ExOn3A DOHLE Extrusionstechnik GmbH...
-
Seite 15: Überlapp - Naht
Bedienungsanleitung DOHLE Handschweißextruder ExOn3A Schweißschuhprogramm s = Plattendicke Kehlnaht Eck - Naht a = s x 0,7 Plattendicke Artikel-Nr. D-0195 10-12 D-0196 Plattendicke Artikel-Nr. D-0197 D-0174 10-12 D-0175 D-0177 X - Naht D-0178 D-0179 D-0180 D-0181 D-0182 V - Naht Artikel-Nr.
