UPSI-IP-1-Serie

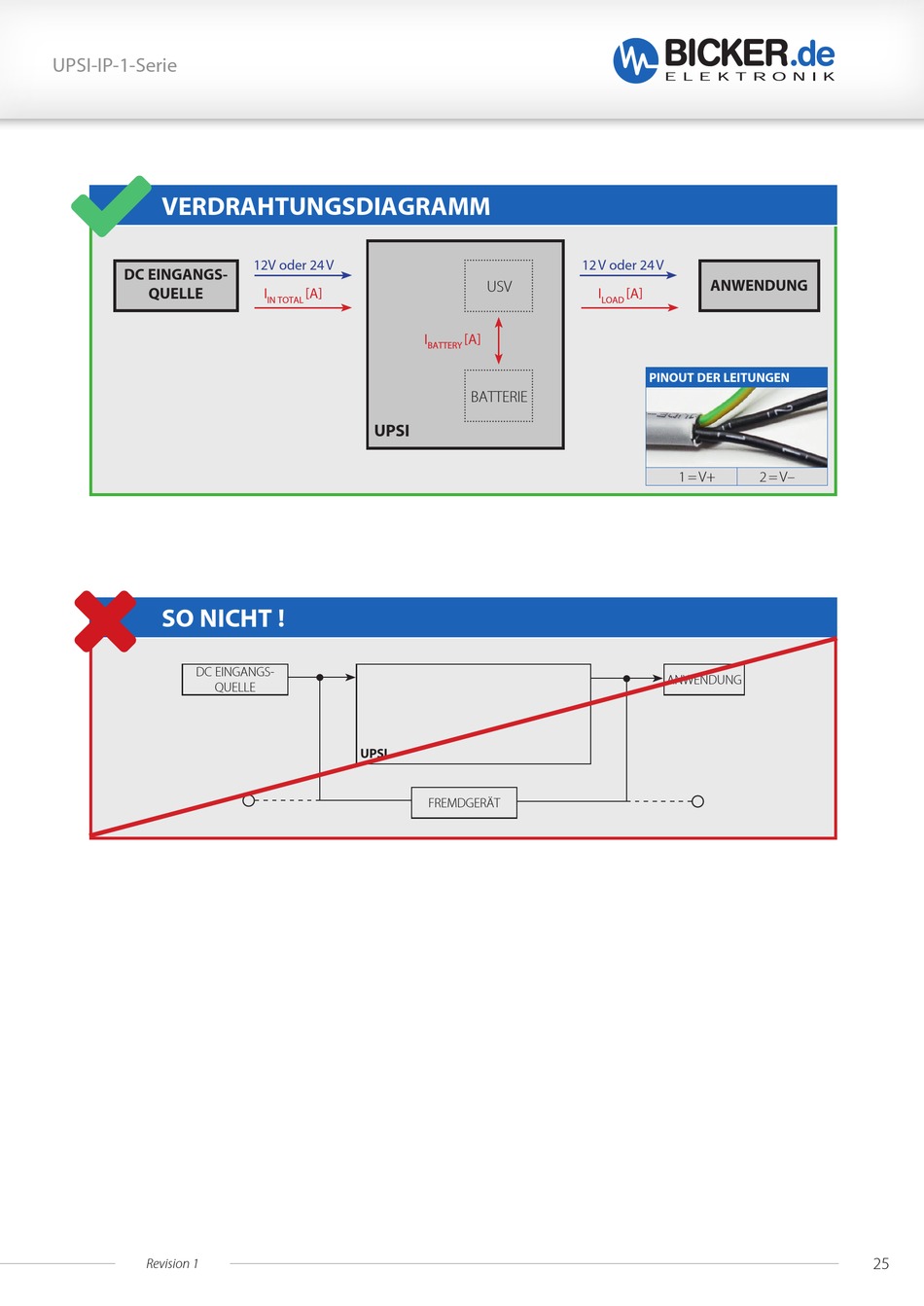

VERDRAHTUNGSDIAGRAMM
12V oder 24 V
12 V oder 24 V
DC EINGANGS-
ANWENDUNG
USV
QUELLE
I
[A]
I
[A]
IN TOTAL
LOAD
I
[A]
BATTERY
PINOUT DER LEITUNGEN
BATTERIE
UPSI
1 = V+
2 = V–
SO NICHT !
DC EINGANGS-
ANWENDUNG
QUELLE
UPSI
FREMDGERÄT
25
Revision 1
