UPSI-IP-1-Serie
ANSCHLUSSDATEN EINGANG / AUSGANG (GEHÄUSE)
Anschluss
Anschluss-Bauform
Ausführung
Anschluss-Verriegelung
Gehäuseinterne Kontaktart:
Litzen zu Anschlüsse
Mechanische Lebensdauer
Litzengröße und -querschnitt intern

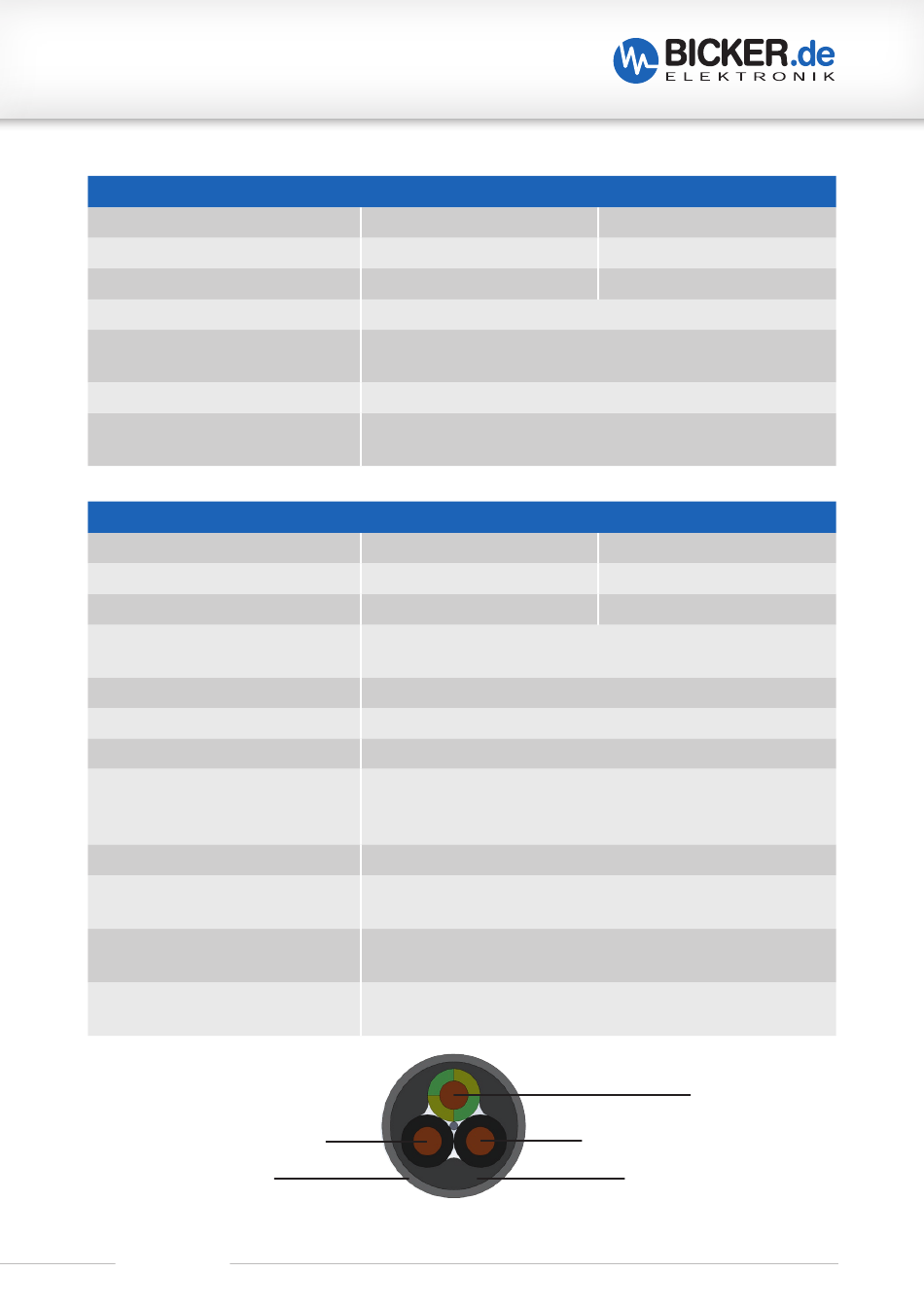

ANSCHLUSSDATEN EINGANG / AUSGANG (LEITUNG)

Anschluss
Anschluss-Bauform
Ausführung
Gehäuseinterne Kontaktart:
Litzen zu Anschlüsse
Mechanische Lebensdauer
Verschraubkraft / -drehmoment
Leitungstyp
Leitungsaufbau
Außendurchmesser Leitung
Litzenquerschnitt
Mindestbiegeradius
Temperaturbereich
Revision 1
Eingang
Flanschstecker
Steckverbinder Stift, gerade
Zentralschraube
Schraubklemm
>500 Steckzyklen
Zu- und Ableitungen (stromführend): AWG16 (ca. 1.5 mm²)
FE-Litzen: AWG18 (ca. 1.0 mm²)
Eingang
Kabeldose
Steckverbinder Buchse, gerade
Schraubklemm
>500 Steckzyklen
0.5 Nm (handfest)
ÖLFLEX® SMART 108 - PVC Steuerleitung, 3G2,5
Feindrahtige Litzen aus blanken Kupferdrähten;
PVC Aderisolation, TI2; Zweischichtmantel aus PVC, TM2;
Farbe: außen silbergrau, innen schwarz
8.1 mm
2x Stromführende Litzen: je 2.5 mm²;
1x FE-Litze: 2.5 mm²
Gelegentlich bewegt: 15x Außendurchmesser
Fest verlegt: 4x Außendurchmesser
Gelegentlich bewegt: –5...+70 °C max. Leitertemperatur
Fest verlegt: –40...+80 °C max. Leitertemperatur
V+ (1)
äußerer Mantel
Ausgang
Flanschdose
Steckverbinder Buchse, gerade
Ausgang
Kabelstecker
Steckverbinder Stift, gerade
Funktionserdung – FE
V– (2)
innerer Mantel
14
