ubbink AIR EXCELLENT DUCTWORK Montageanleitung Seite 7

EN Semi-rigid duct
NL Flexiblele buis
FR Conduit flexible
DE Wellrohr
IT Condotto flessibile

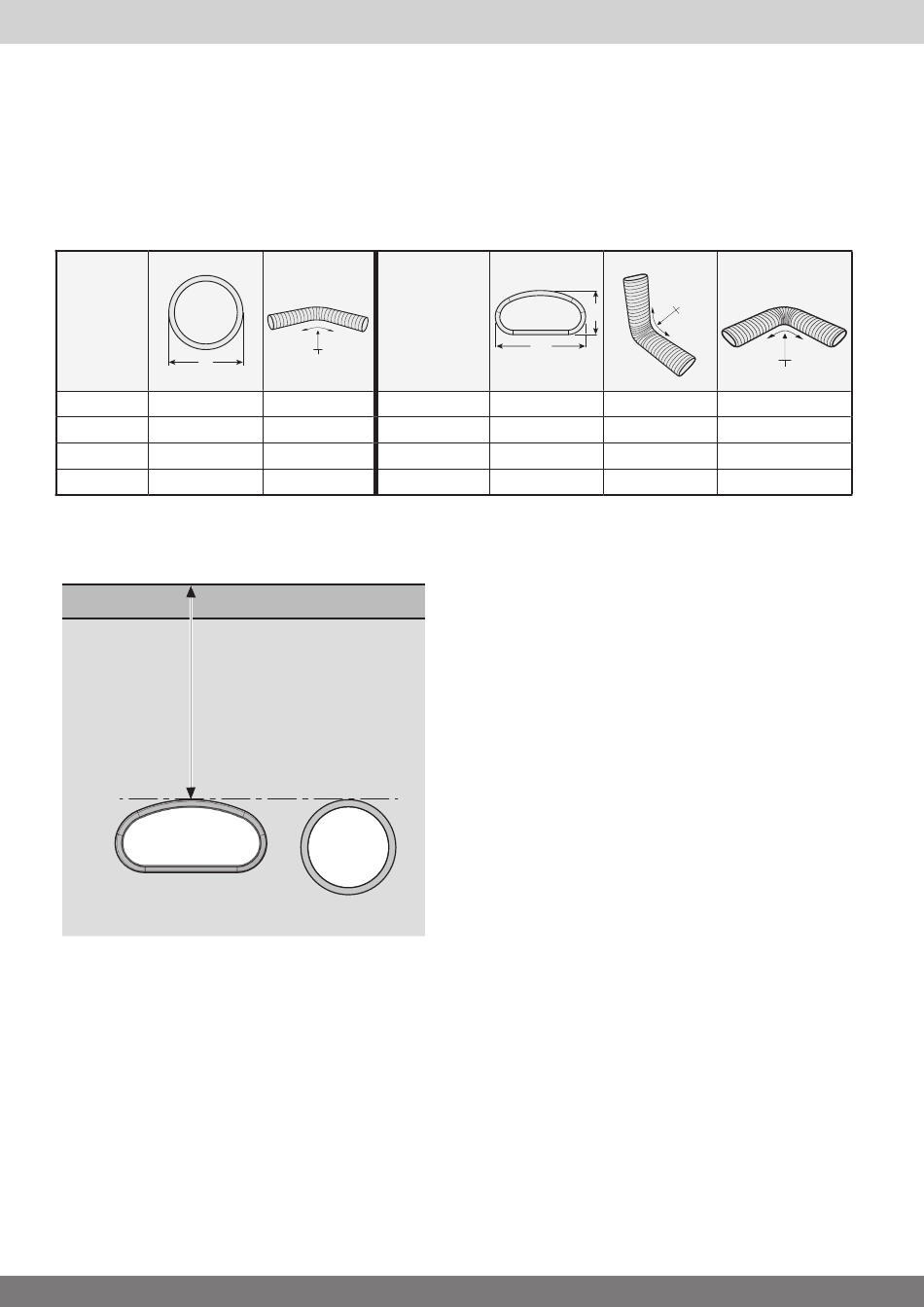

Circular
Ductwork
D
Duct type D [mm]
AE23C 63
AE34C 75
AE48C 90
200 mm
Semi-
circular
r Ductwork
r [mm] Duct type
150 AE35SC
150 AE45SC
150 AE55SC
EN
NL
FR
DE
IT
B
r
A
A x B [mm] r [mm]
102 x 50 150
140 x 50 150
132 x 60 200
Max. concrete height (H) above
semi-rigid duct
Max. hoogte beton (H) bovenop de
flexibele buis
Hauteur maximum de chape béton (H)
au-dessus du conduit semi-rigide.
Max. Höhe Beton (H) auf dem
Wellrohr
Altezza massima di massetto (H)
sopra al condotto
r
r [mm]
200
200
400
7
