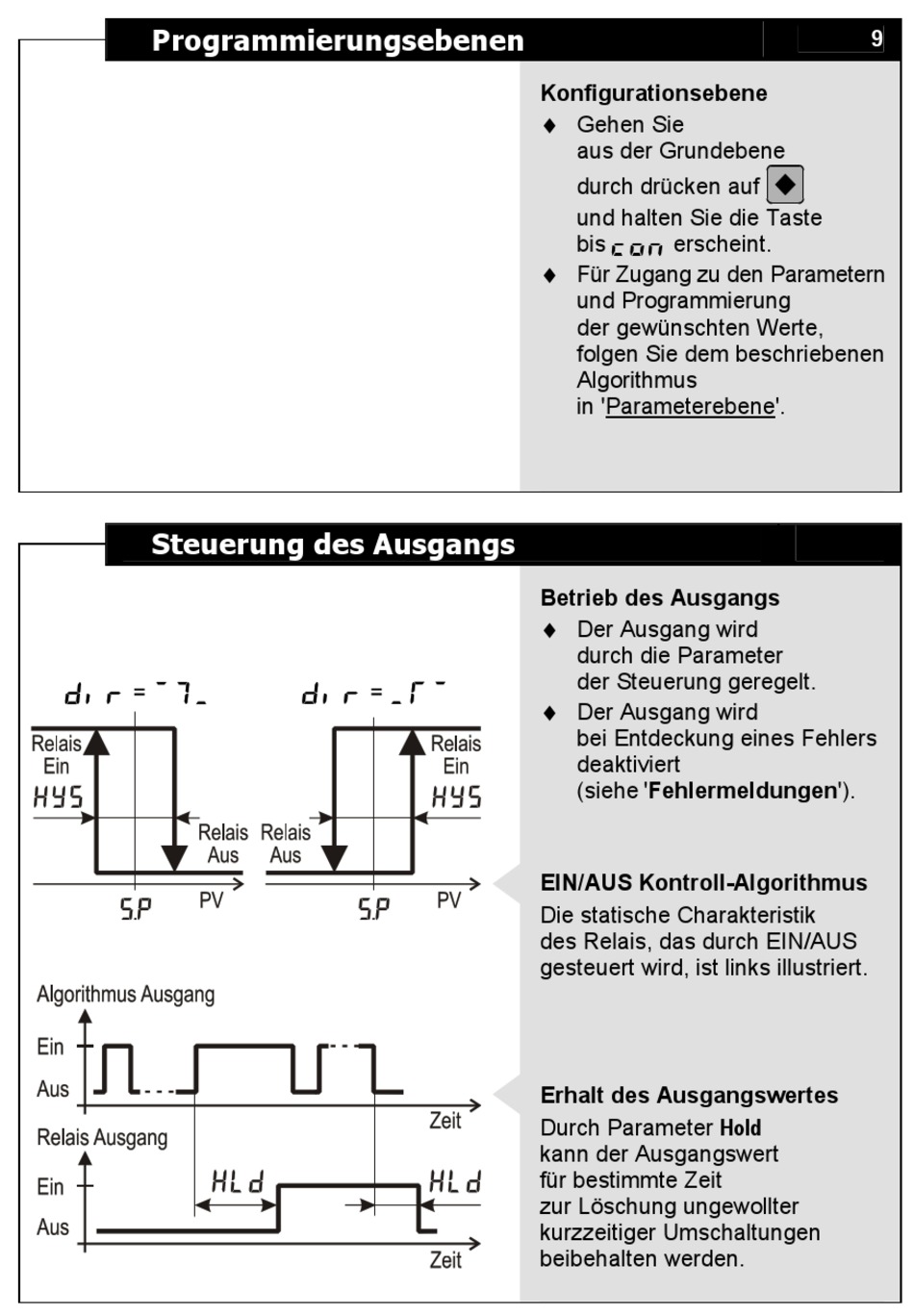

Programmierungsebenen
Steuerung des Ausgangs
Konfigurationsebene
♦
Gehen Sie
aus der Grundebene
durch drücken auf
und halten Sie die Taste
bis con erscheint.
♦
Für Zugang zu den Parametern
und Programmierung
der gewünschten Werte,
folgen Sie dem beschriebenen
Algorithmus
in 'Parameterebene'.
Betrieb des Ausgangs
♦
Der Ausgang wird
durch die Parameter
der Steuerung geregelt.
♦
Der Ausgang wird
bei Entdeckung eines Fehlers
deaktiviert
(siehe 'Fehlermeldungen').
EIN/AUS Kontroll-Algorithmus
Die statische Charakteristik
des Relais, das durch EIN/AUS
gesteuert wird, ist links illustriert.
Erhalt des Ausgangswertes
Durch Parameter Hold
kann der Ausgangswert
für bestimmte Zeit
zur Löschung ungewollter
kurzzeitiger Umschaltungen
beibehalten werden.
9
