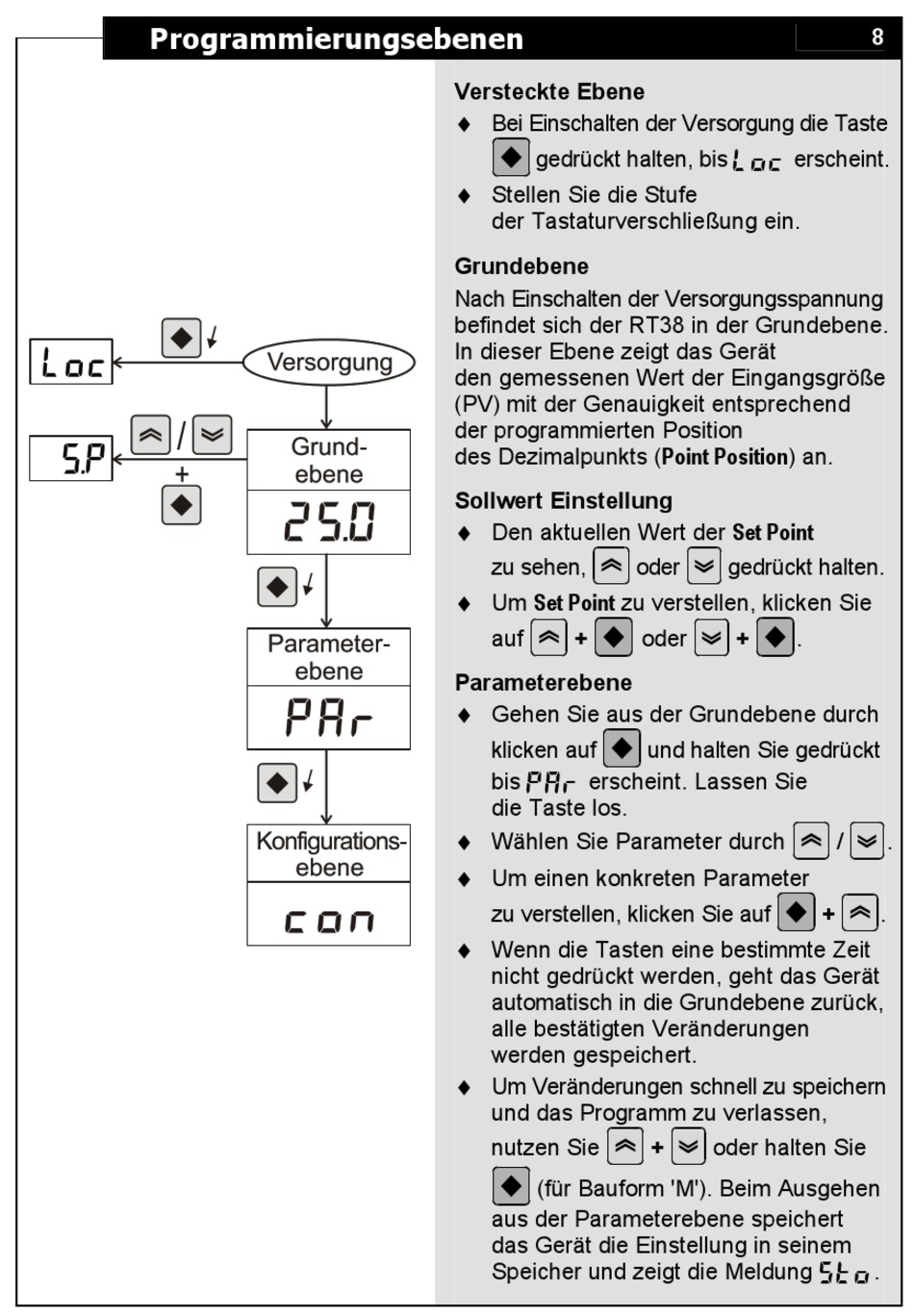

Programmierungsebenen - COMECO RT38 Betriebsanweisung

Programmierungsebenen

Versteckte Ebene
♦
Bei Einschalten der Versorgung die Taste
gedrückt halten, bis Loc erscheint.
♦
Stellen Sie die Stufe
der Tastaturverschließung ein.
Grundebene
Nach Einschalten der Versorgungsspannung
befindet sich der RT38 in der Grundebene.
In dieser Ebene zeigt das Gerät
den gemessenen Wert der Eingangsgröße
(PV) mit der Genauigkeit entsprechend
der programmierten Position
des Dezimalpunkts (Point Position) an.
Sollwert Einstellung
♦
Den aktuellen Wert der Set Point
zu sehen,
♦
Um Set Point zu verstellen, klicken Sie
auf +
Parameterebene
♦
Gehen Sie aus der Grundebene durch
klicken auf
bis PAr erscheint. Lassen Sie
die Taste los.
♦
Wählen Sie Parameter durch
♦
Um einen konkreten Parameter
zu verstellen, klicken Sie auf
♦
Wenn die Tasten eine bestimmte Zeit
nicht gedrückt werden, geht das Gerät
automatisch in die Grundebene zurück,
alle bestätigten Veränderungen
werden gespeichert.
♦
Um Veränderungen schnell zu speichern
und das Programm zu verlassen,
nutzen Sie
(für Bauform 'M'). Beim Ausgehen
aus der Parameterebene speichert
das Gerät die Einstellung in seinem
Speicher und zeigt die Meldung Sto.
oder gedrückt halten.
oder + .
und halten Sie gedrückt
+ oder halten Sie
8
/ .
+ .
