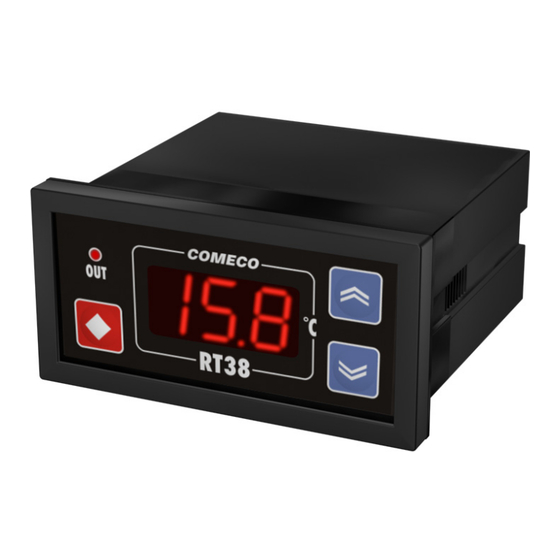

PROGRAMMIERBARER REGLER
RT38
B E T R I E B S A N W E I S U N G
Die Kenntnisnahme dieser Anweisung ist vor der Montage und dem Betrieb des Gerätes verbindlich!
Bitte bewahren Sie die Anweisung für zukünftige Information auf.
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für COMECO RT38
- Seite 1 Comeco AG, p.k. 378, Plovdiv 4000, BULGARIEN, Tel: +359 32 646523, 646524, Fax: 634089 e-Mail: info@comeco.org, WWW.COMECOGROUP.COM PROGRAMMIERBARER REGLER RT38 B E T R I E B S A N W E I S U N G Die Kenntnisnahme dieser Anweisung ist vor der Montage und dem Betrieb des Gerätes verbindlich!
-
Seite 2: Montage
Bekanntmachung RT38 ist ein sehr ökonomischer zweipositioneller Regler von Temperatur und anderen technologischen Größen, wird in 2 Versionen mit Universaleingang – für Thermowiderstände (7 wählbare Platinsensoren oder 4 Kupfersensoren) und für Thermoelemente (3 wählbare Typen), wie auch mit fixiertem Eingang für linearen Strom oder Spannungssignal angeboten. - Seite 3 Anschlussschema Anschluss des Eingangssignals Verbinden Sie den Eingang in Abhängigkeit von seinem Typ mit den Klemmen des Geräts entsprechend der Bauform (siehe 'Теchnische Daten'). Spannungstransmitter sollten NUR von einer externen Quelle versorgt werden! Anschluss des Ausgangssignals Verbinden Sie den Ausgang in Anhängigkeit von seinem Typ (siehe 'Теchnische Daten')
-
Seite 4: Maßnahmen Für Störungsschutz (Geräusch)
Maßnahmen für Störungsschutz (Geräusch) ♦ Alle Signalleitungen müssen geschirmt werden und dürfen mit den Kraftleitungen nicht zusammengepackt werden! Wichtige Bemerkung: ♦ Die Signalleitungen dürfen nicht Parallel zu den NO Kontakten nahe an Quellen von induktiven der elektromechanischen Relais und/oder kapazitiven Geräuschen ist eine interne RC Gruppe verlegt werden! verbunden,... -
Seite 5: Programmierung Der Parameter
Programmierung der Parameter Parameter des Kontrollers RT38 ist ein programmierbares Gerät, das durch bestimmte Parameter eingestellt werden kann. Die gesamte Liste der möglichen Parameter mit ihren Namen, Bezeichnungen und möglichen Werte ist in der Tabelle 1 gezeigt. Einstellung des Zahlenwerts - Die Änderung... - Seite 6 Parameter Symbol Bezeichnung Parameter aus der Konfigurationsebene Input Type Eingangstyp Display Offset Festwert, mit dem man die Anzeige korrigiert (verschiebt) Point Position Position des Dezimalpunktes auf Display Filter Time Relative Zeitkonstante des Niederfrequenzfilters Filter Band Handlungszone des Niederfrequenzfilters um laufenden Wert der Eingangsgröße Unit Messeinheit für Temperatur Anzeige auf dem Display bei einer Untergrenze des Eingangsbereiches...
- Seite 7 Tabelle 1 Wert Einh. Bedeutung (Bemerkungen) Py1 (Pt50), Py2 (Pt100), Py3 (Pt500), Py4 (Pt1000), Py5 (Pt46-GOST), Py6 (Pt50-GOST), Py7 (Pt100-GOST), Cw1 (Cu50, 1.426), Cw2 (Cu100, 1.426), Cw3 (Cu50, 1.428), Cw4 (Cu100, 1.428) Тhermoelemente y x J (Typ "J"), y x " (Typ "K"), y x t (Typ "T") Strom $20 (4…20 mA), )20 (0…20 mA) Spannung...
-
Seite 8: Programmierungsebenen
♦ Stellen Sie die Stufe der Tastaturverschließung ein. Grundebene Nach Einschalten der Versorgungsspannung befindet sich der RT38 in der Grundebene. In dieser Ebene zeigt das Gerät den gemessenen Wert der Eingangsgröße (PV) mit der Genauigkeit entsprechend der programmierten Position des Dezimalpunkts (Point Position) an. - Seite 9 Programmierungsebenen Konfigurationsebene ♦ Gehen Sie aus der Grundebene durch drücken auf und halten Sie die Taste bis con erscheint. ♦ Für Zugang zu den Parametern und Programmierung der gewünschten Werte, folgen Sie dem beschriebenen Algorithmus in 'Parameterebene'. Steuerung des Ausgangs Betrieb des Ausgangs ♦...
-
Seite 10: Filterung Am Eingang
Filterung am Eingang Niederfrequenzfilter Dieser Filter ist ein aperiodischer Filter erster Ordnung mit Funktionszone um den Wert der Eingangsgröße. Er verhindert äußere Störgeräusche des nutzbaren Signals. ♦ Die Funktion des Filters wird von den Parametern Filter Time definiert, der proportional die Zeitkonstante des Filters definiert und Filter Band, der den Bereich des Filters um den Wert des Eingangssignals definiert. -
Seite 11: Konformitätserklärung
Konformitätserklärung In voller Verantwortung namens der COMECO AG wird erklärt dass dieser programmierbarer Regler RT38 gemäß den Normen EN 61010-1 und EN 61326-1 gefertigt ist und die Anforderungen der Direktive 2006/95/EC und 2004/108/EC deckt. Krasimir Darakchiev, Geschäftsführer CОМЕCО АG Entsorgung... -
Seite 12: Technische Daten
Einstellung des Gerätes haben, Tel: +359 32 646523, 646524 bitte wenden Sie sich an die Vertretung Fax: +359 32 634089, 646517 von COMECO in Ihrer Region oder direkt e-Mail: support@comeco.org an unseren Spezialisten in der Zentralle, siehe nebenstehender Kontakt.
