MPI-15
Längenmesssysteme mit magnetischem Sensor

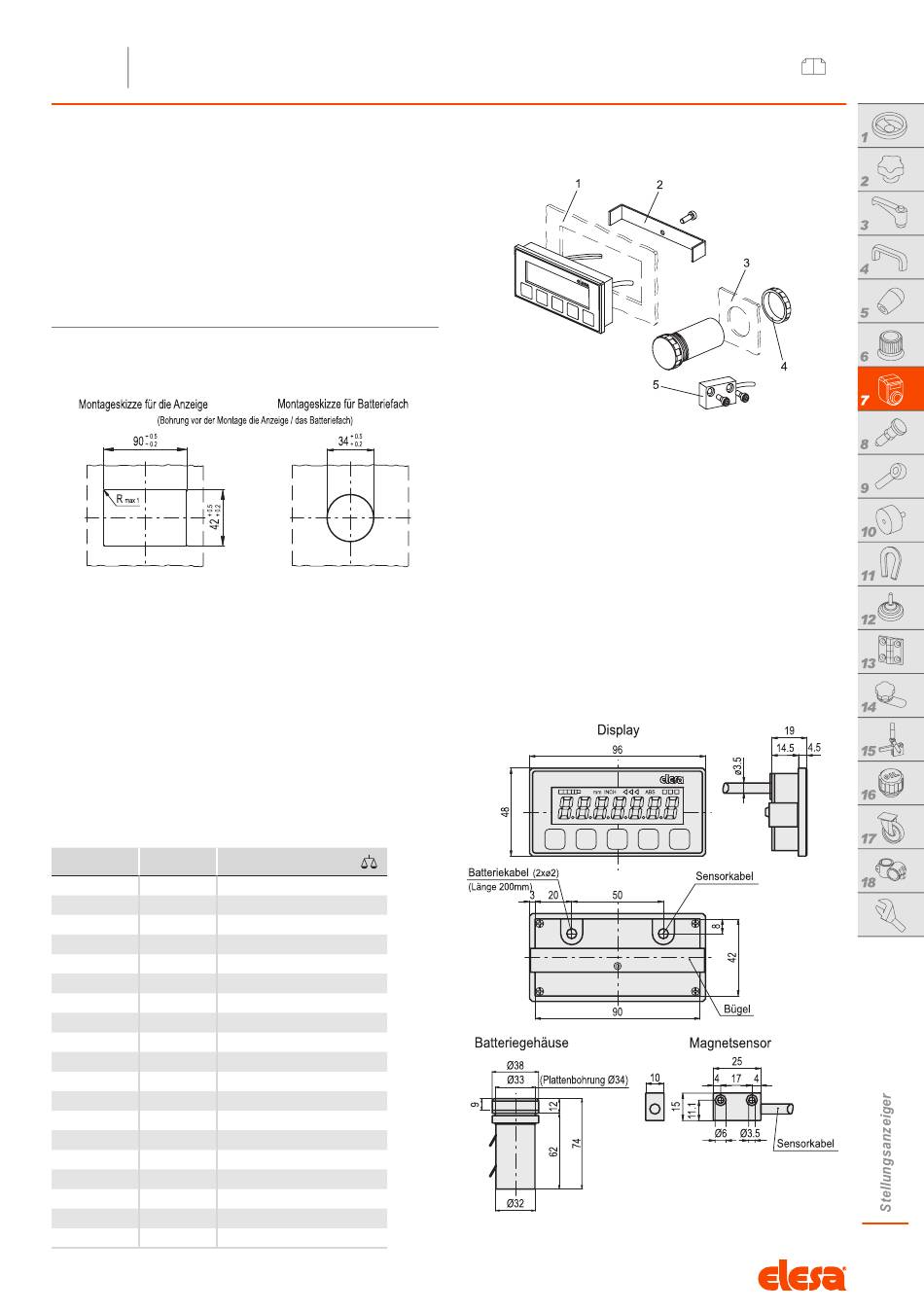

MONTAGEHINWEISE
1. Für die Einpassung des Displays in ein Blech wird eine Aussparung
von 42 mm x 90 mm benötigt.
2. Befestigen Sie nun das Display mit der beigefügten Halterung und
der Schraube.
3. Für das externe Batteriegehäuse wird eine Aussparung im Durch-
messer von 34 mm im Blech benötigt.
4. Befestigen Sie das Batteriegehäuse anschließend mit der mitgelie-
ferten Mutter.
5. Fixieren Sie im letzten Schritt den Magnetsensor. Die Distanz
zwischen Sensor und Magnetband sollte 2.5 mm für eine korrekte
Messung und Anzeige nicht überschreiten.
Code
Artikelnummer
CE.99901-02
MPI-15-02
CE.99901-03
MPI-15-03
CE.99901-04
MPI-15-04
CE.99901-05
MPI-15-05
CE.99901-06
MPI-15-06
CE.99901-07
MPI-15-07
CE.99901-08
MPI-15-08
CE.99901-09
MPI-15-09
CE.99901-10
MPI-15-10
CE.99901-11
MPI-15-11
CE.99901-12
MPI-15-12
CE.99901-13
MPI-15-13
CE.99901-14
MPI-15-14
CE.99901-15
MPI-15-15
CE.99901-16
MPI-15-16
CE.99901-17
MPI-15-17
CE.99901-18
MPI-15-18
CE.99901-19
MPI-15-19
CE.99901-20
MPI-15-20
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei Reproduktion der Zeichnungen, bitte immer Quellenangabe.
Kabellänge [mm]
200
228
300
229
400
230
500
232
600
233
700
235
800
236
900
238
1000
239
1100
241
1200
242
1300
244
1400
245
1500
247
1600
248
1700
250
1800
251
1900
252
2000
254
|
2
2
689
