MPI-15
Längenmesssysteme mit magnetischem Sensor
Längen- und Winkelmessungen
FUNKTIONEN UND ANWENDUNGEN

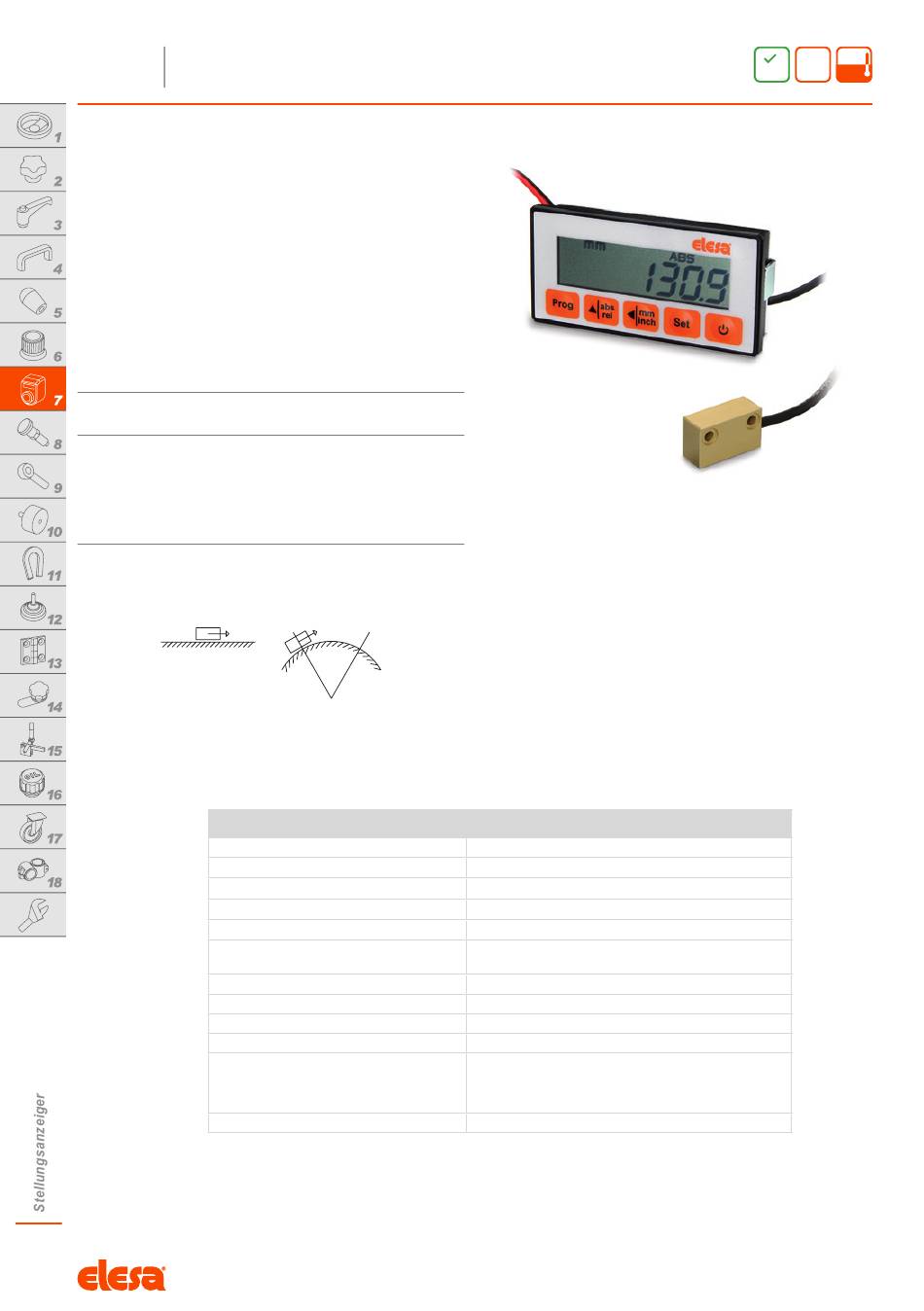

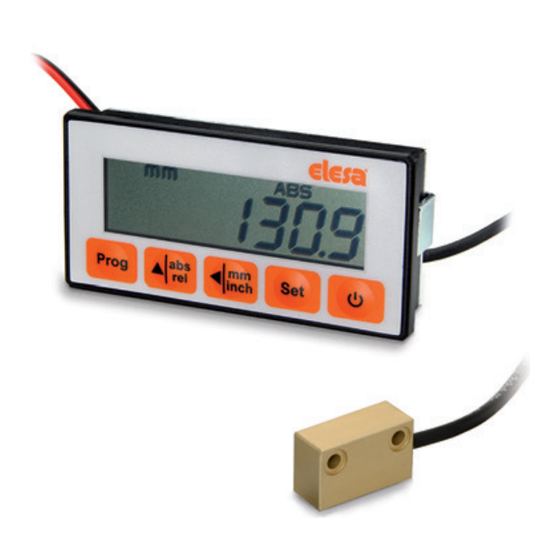

Das Längenmesssystem MPI-15 wird mit einer LCD-Multifunktionsanzeige
und integriertem magnetischen Lagesensor, kombiniert mit einem
Magnetband, geliefert. Das Magnetband M-BAND-10 (siehe Seite 686)
(separat zu bestellen), ist ein vollständiges System zum Messen von line-
aren oder Winkelverschiebung (mit einem Minimumradius von 65 mm).
Die Montage ist einfach und das Produkt besticht durch eine sehr ge-
naue Ausrichtung und Positionierung.
- Multifunktions-LCD mit 5 Funktionstasten
- Inkrementeller / Absoluter Modus
- Programmierbare Offset- und Reset-Funktion
- Batteriestrombetrieb (externes Batteriefach) 1.5V DC.
- Pufferspeicher
- Schutzvorrichtung gegen Polaritätsumkehr
- Magnetsensorhülle aus eloxiertem Aluminium.
Für weitere Informationen lesen Sie Bedienungsanleitung.
ZUBEHÖR AUF ANFRAGE
Magnetband M-BAND-10 (siehe Seite 686).
SONDERAUSFÜHRUNGEN AUF ANFRAGE
Die LCD-Multifunktionsanzeige und die 5 Funktionstasten können mit
maßgeschneiderten grafischen Symbolen, Zeichen oder Schriften
geliefert werden.
Der Magnetsensor kann mit verschiedenen Kabellängen bis zu 20 m
bestellt werden.
Längenmaß
688
1/2020
Winkelmaß
Batterielebensdauer
Auflösung / Teilung
(2)
Genauigkeit
Wiederholgenauigkeit
Verfahrgeschwindigkeit
Selbstdiagnose
Programmierbare Maßeinheiten
Arbeitstemperatur
Lagertemperatur
Luftfeuchtigkeit
Schutzart
Störfestigkeit
(1) Auflösung / Teilung: kleinste messbare Längendifferenz.
(2) Genauigkeit: max. Abweichung zwischen der angezeigten und der tatsächlichen Position.
(3) Wiederholgenauigkeit: max. Abweichung des Messergebisses bei exakt reproduzierbar erreichter
Messposition
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei Reproduktion der Zeichnungen, bitte immer Quellenangabe.
Technische Daten
(1)
0,1 mm - 0,01 in - 0,01°
(3)
Sensor/Kabelfunktionstest, Magnetbandtest, Stromver-
Millimeter, Zoll, Wingelgrad
maximal 95% ohne Kondensation
IP54 Gerätefront gemäß EN 60529
1,5 Jahre (C-Batterie)
0.1 mm
0.001 mm
max. 2.5 m/s
sorgungstest
0 ÷ 50 °C
-20 ÷ +70 °C
IP40 Gesamtgerät
IP67 Magnetsensor
IEC 61000-4-2
50
+
°
IP
RoHS
54
0
°
