Kaskadensysteme BK 80/BK 110 für Brennwertgeräte
9.15 Grundbausatz
Schachtdurchführung
Abgasleitungs-
Kaskadensystem BK 80/4
und BK 110/4 C
7684791-03 04.18
Der Grundbausatz Schachtdurchführung wird auf das Sammlerrohr aus PPs des
letzten Erweiterungsbausatzes geführt:
- Grundbausatz „BK 80/3 D" auf das Sammlerrohr DN 110 des letzten Erweite-
rungsbausatzes „BK 80/2 D"
- Grundbausatz „BK 110/3 B" auf das Sammlerrohr DN 200 des letzten Erweite-
rungsbausatzes „BK 110/2 C" oder direkt auf „BK 110/1 C".
Mit dem Grundbausatz Schachtdurchführung „BK 80/3 D" bzw. „BK 110/3 B" wer-
den die Abgase durch eine in einem Schacht verlegte Abgasleitung über Dach ab-
geführt. Die Verbrennungsluft wird dem Brennwertgerät über den Ringspalt am
Abgasanschluss des Geräts zugeführt.
Die maximale Abgastemperatur beträgt 120 °C. Die Hinweise zu den Randbedin-
gungen für die Montage von Abgasleitungs-Systemen in Schächten und zur Mon-
tage dieses Abgasleitungs-Systems sind zwingend zu beachten (siehe Kapitel
5. (Seite 24) )!
9.14.3 Schacht- oder Dachdurchführung
Abgasleitungs-Kaskadensysteme sind von ihrer Zusammenstellung prinzipiell für
eine Installation als Schachtdurchführung aufgebaut. Es können für eine senkrech-
te Dachdurchführung auch Abgasleitungs-Grundbausätze der Abgasleitungs-
Systeme „KAS 80", „KAS 110" oder „SAS 160", „SAS 200" verwendet werden. Diese
können mit den Abgasleitungs-Kaskadengrundbausätzen „BK 80/1 D" und
„BK 80/2 D" sowie „BK 110/1 C" und „BK 110/2 C" kombiniert werden.
Grundbausatz Schachtdurchführung Abgasleitungs-Kaskadensystem für Brenn-
wertgeräte mit einwandiger Abgasleitungsführung.
Installationsart: B
23p
Maximale Leistung „BK 80/4": 35 kW
Maximale Anzahl Kessel: 2
Maximale Leistung „BK 110/4 C": 240 kW
Maximale Anzahl der Kessel: 4

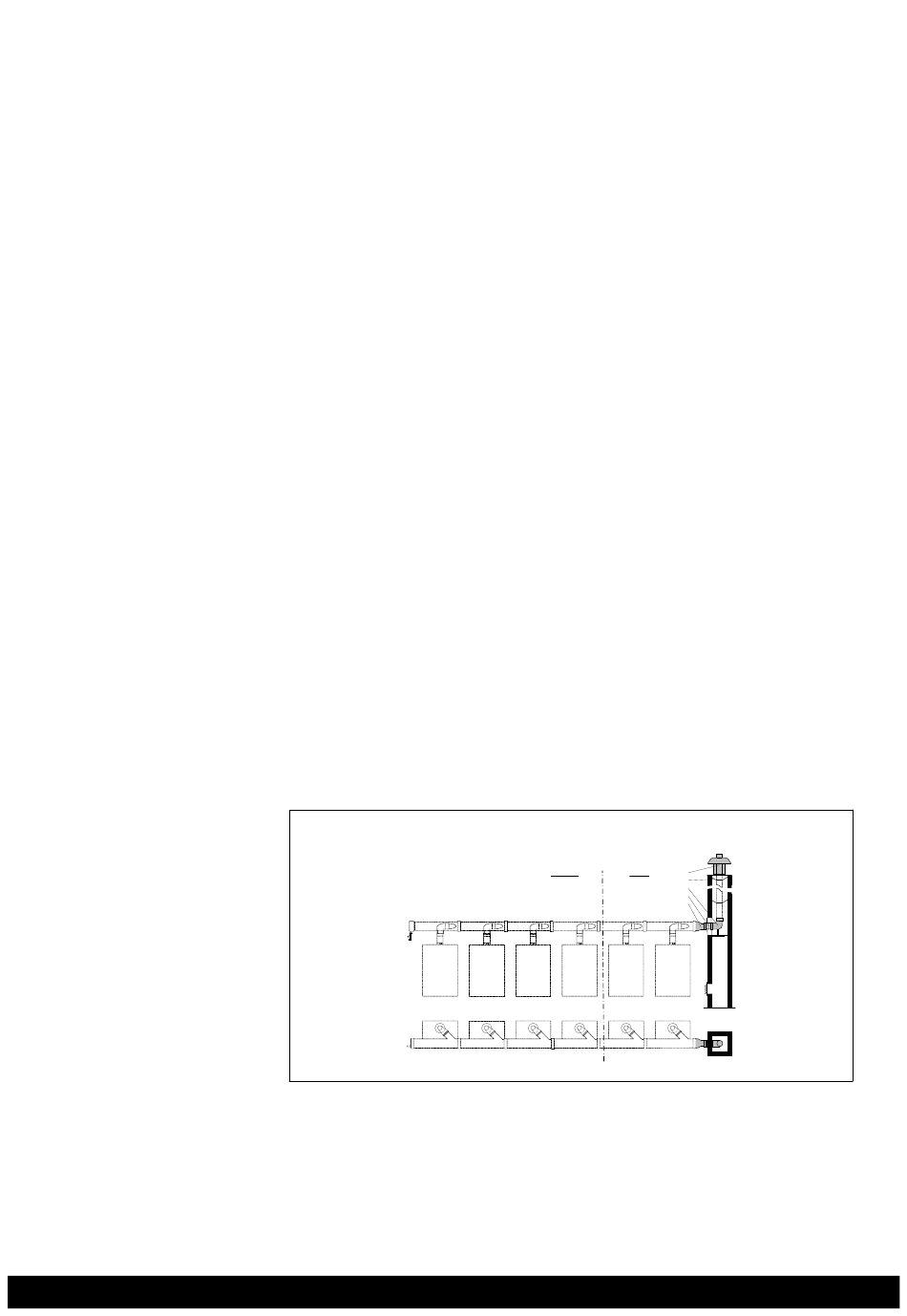

Abb. 24: BK 80/4 und BK 110/4 C
Hinweis: Aufstellung ausschließlich in Räumen, welche eine ins Freie führende
Öffnung mit ausreichendem Querschnitt haben (siehe Kapitel 2. (Seite 10) ).
Abgasberührte Bauteile aus Kunststoff.
Abgasleitungs-Systeme
BK 110/4 C:
BK 80/4:
5
maximal 4 Kessel
maximal 2 Kessel
4
(Q
= 240 kW)
(Q
= 35 kW)
max
max
2
1
3
*
99
