5 Aufstellung und Inbetriebnahme
5.1.2 Projektion über ein Spiegelsystem
Wenn die Mindestentfernung von 4 m nicht eingehalten werden kann, muss die Projektion
über ein Spiegelsystem (nicht im Lieferumfang enthalten) erfolgen. Zur Installation benötigen
Sie zwei Oberflächenspiegel mit Winkelgelenken.
Beachten Sie auch hier die Hinweise unter 5.1.1!
Zum Erreichen der maximalen Reflektion, legen Sie zum Ausrichten der Oberflächenspiegel
(A und C) einen kleinen Planspiegel auf die Projektionsfläche (B). Achten Sie darauf, dass
Sie hierbei die Oberfläche der Projektionsfläche nicht beschädigen.
Projektionsentfernung: a + b = S1 + S2 = S3 + S4
GA bon CP-50 Rev 1.0 D 220205
S4
S3
S2
S1

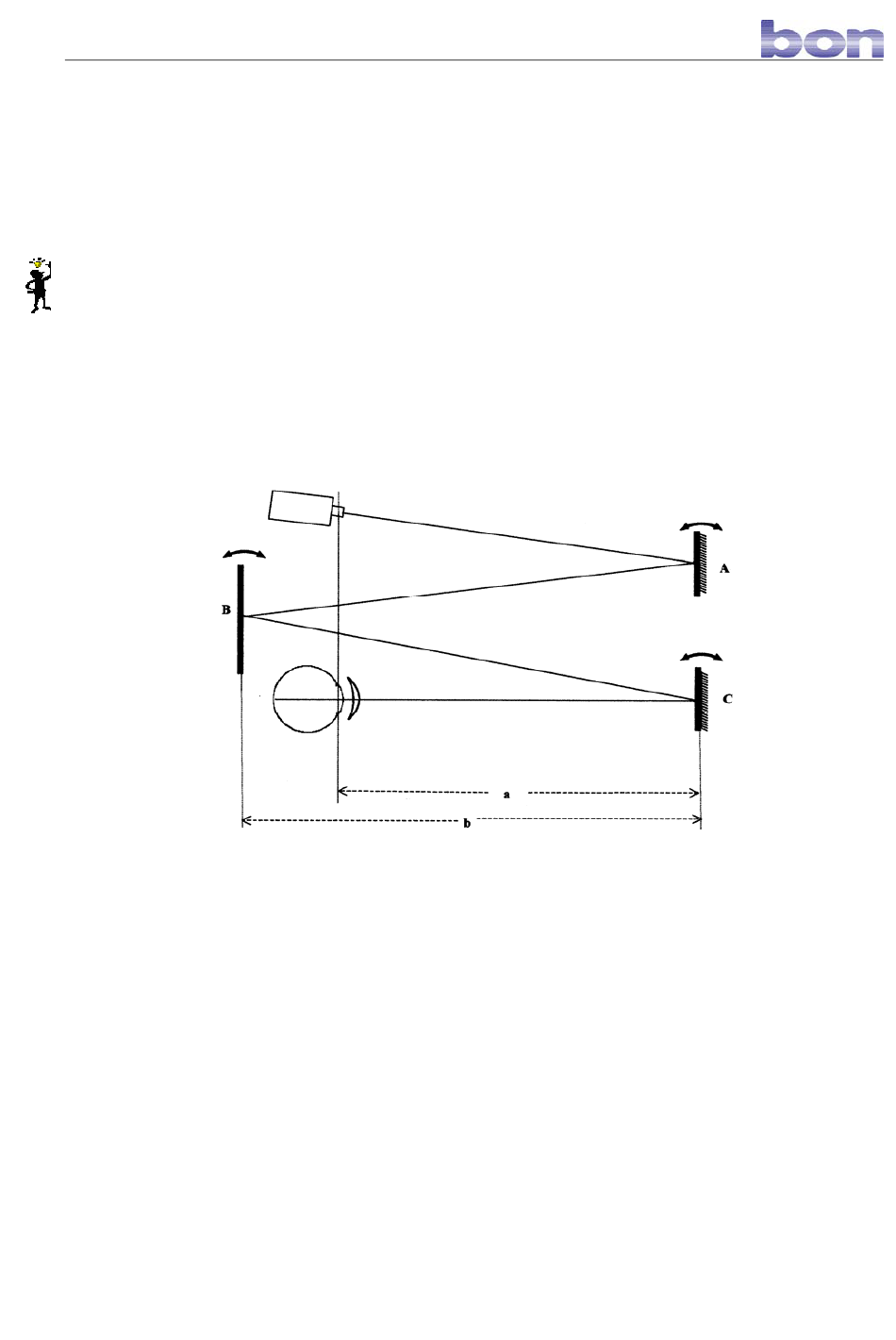

Abbildung 5-2: Indirekte Projektion (Draufsicht)
bon CP-50
9/21
