5.1 Aufstellung

Der Sehzeichenprojektor kann je nach Ausstattung mit einem Standfuß, einer
Wandhalterung oder an der Säule einer Untersuchungseinheit aufgestellt werden.
5.1.1 Direkte Projektion auf die mitgelieferte Projektionsfläche
Hinweise
1. Damit die Sehzeichen für den Patienten immer in der richtigen Größe und unter dem
richtigen Winkel erscheinen, müssen sich Patientenauge und Projektionsfläche in
einer Höhe befinden.
2. Der installierte Projektor ist grundsätzlich seitlich zum Patienten versetzt und differiert
meist auch in der Höhe. Richten Sie die Projektionsfläche dem Winkel entsprechend
und mit maximaler Reflektion des Projektorlichtes aus.
3. Achten Sie darauf, dass der Abstand zwischen Patientenauge und Projektionsfläche
(Projektionsentfernung) mindestens 4 m beträgt. Gebräuchlich sind 5 bis 6 m!
4. Stellen Sie sicher, dass der Patient gerade und nicht schräge durch die Prüfgläser
z. B. eines Phoropters auf die Mitte der Projektionsfläche blickt.
5. Bei der Verwendung anderweitiger Projektionsflächen ist die von der Norm
(ISO EN 8596) geforderte Leuchtdichte des Prüffeldes von 80 bis 320 cd/m²
einzuhalten.
Patientenauge
GA bon CP-50 Rev 1.0 D 220205
Projektor

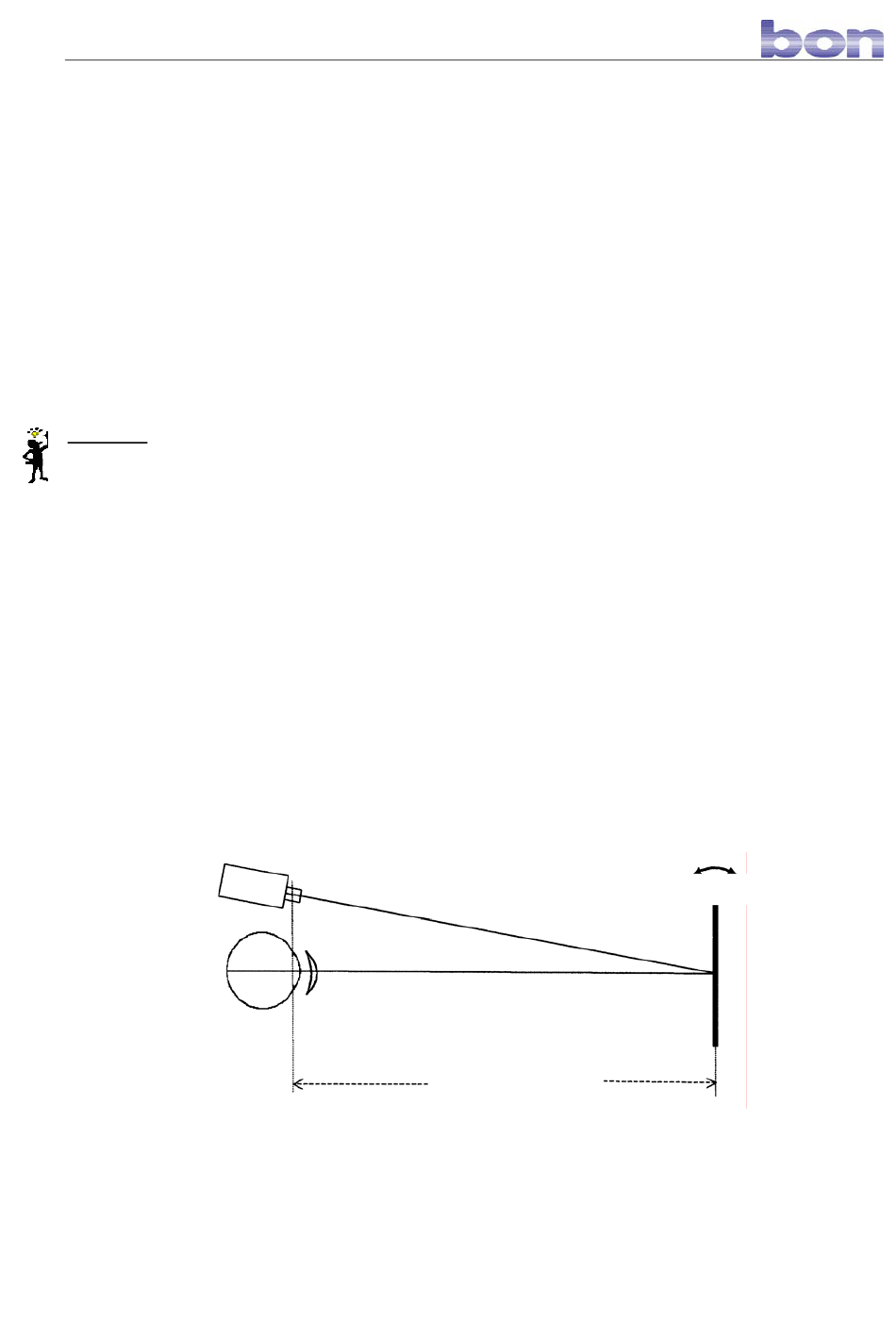

Abbildung 5-1: Direkte Projektion (Draufsicht)
bon CP-50
Projektionsentfernung
Projektionsfläche
