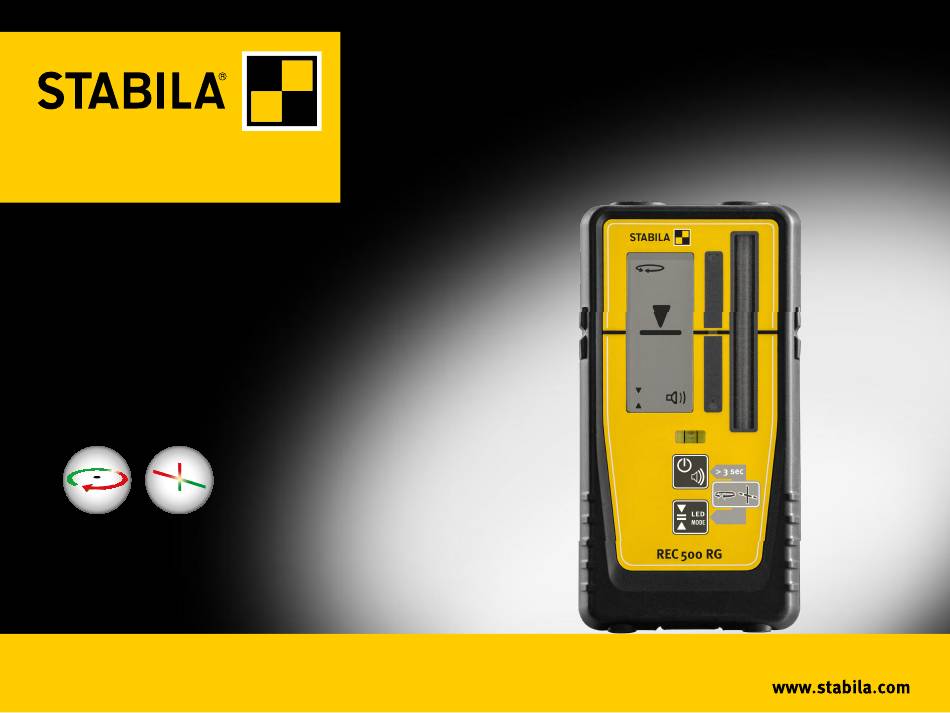

- Seite 1 How true pro’s measure REC 500 RG Bedienungsanleitung RED/GREEN BEAM...
-
Seite 2: Inhaltsverzeichnis
REC 500 RG Inhaltsverzeichnis • 1. Bestimmungsgemäßer Einsatz • 2. Sicherheitshinweise • 3. Geräte-Elemente • 4. Display-Elemente • 5. Inbetriebnahme • 5.1 Batterie einsetzen / Batteriewechsel • 5.2 Einschalten • 5.3 Einstellen Rotations- / Linienmodus • 5.4 Einstellen optische Zielführung •... -
Seite 3: Bestimmungsgemäßer Einsatz
REC 500 RG 1. Bestimmungsgemäßer Einsatz 2. Sicherheitshinweise Herzlichen Glückwunsch zum Kauf Ihres STABILA Messwerkzeuges. Der STABILA REC 500 Lesen Sie die Sicherheitshinweise und die Bedienungsanleitung sorgfältig durch. RG ist ein einfach zu bedienender Receiver zur schnellen Erfassung von roten oder grünen Laserstrahlen. -
Seite 4: Geräte-Elemente

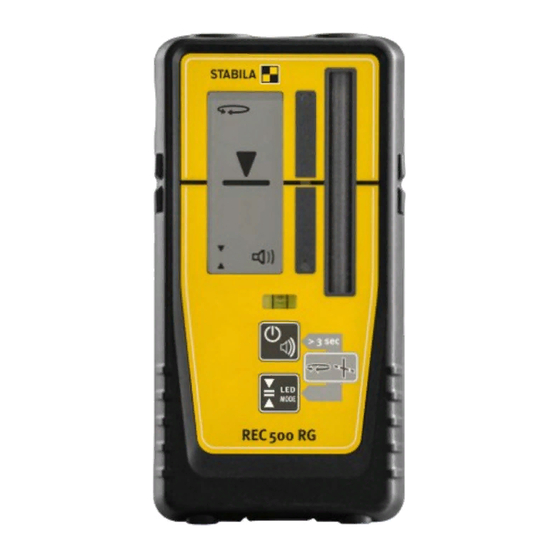

REC 500 RG 3. Geräte-Elemente REC 500 RG (Wasser- und Staubschutz nach IP 67) Magnet Display - 1x vorne, 1x hinten LED-Mode Anzeige Laserempfangsfenster „Auf Linie“ Markierung Libelle Montagebereich Halteklammer Lautsprecher Batteriefachdeckel Tasten: (10) - Ein/Aus - Akustische Zielführung (11) -
Seite 5: Display-Elemente
REC 500 RG 4. Display-Elemente Anzeige Rotationsmodus (14) Anzeige Linienmodus (15) „Auf-Linie“ Position (16) (17) Anzeigestufen der Höhendifferenz zur "Auf-Linie" Position Einstellung der Genauigkeit in 4 Stufen (18) Batteriekapazität (19) akustische Zielführung (20) -
Seite 6: Inbetriebnahme
REC 500 RG 5. Inbetriebnahme 5.1 Batterie einsetzen / Batteriewechsel Batteriefachdeckel in Pfeilrichtung öffnen, neue Batterien gemäß Symbol in das Batteriefach einlegen. Es können auch entsprechende Akkus verwendet werden. LCD Anzeige : - neue Batterie einsetzen Verbrauchte Batterien an geeigneten... -
Seite 7: Einstellen Optische Zielführung
REC 500 RG 5.4 Einstellen optische Zielführung Mit einem längeren Tastendruck wird der LED Modus zu/ abgeschaltet. Mit der LED-Anzeige wird die Sichtbarkeit auf größere LE D Entfernungen oder Dunkelheit verbessert. MODE > 3 s 5.5 Einstellung akustische Zielführung Das Betätigen der Taste „akustische Zielführung“ stellt die Lautstärke ein. -
Seite 8: Funktionen
REC 500 RG 6. Funktionen 6.1 Optische Zielführung Anzeige der Höhendifferenz Die Pfeile zeigen an, ob der Receiver zu hoch oder zu tief zum Laserstrahl steht. Der Mittelstrich zeigt die ”Auf-Linie” Position des Receivers an. Im LED-Modus zeigen zusätzlich 3 farbige LED die Position 6.2 Akustische Zielführung... -
Seite 9: Halteklammer
REC 500 RG 6.4 Halteklammer Befestigen: Mit den Führungszapfen und der Befestigungsschraube wird die Halteklammer auf der Rückseite des Receivers ausgerichtet und befestigt. 41 mm 1,60 inch Ablesereferenz... -
Seite 10: Technische Daten
REC 500 RG 7. Technische Daten Genauigkeit: Sehr fein: ± 0,3 mm Fein: ± 1 mm Grob: ± 2 mm Sehr Grob: ± 5 mm Empfangsspektrum: 450 nm - 800 nm Akustisches Signal: Laut: > 100 dBA Leise: 75 dBA Drehzahl Rotationslaser: 300 - 1200 ⅟... - Seite 11 Europe Middle and South America Australia Asia Canada Africa STABILA Messgeräte STABILA Inc. Gustav Ullrich GmbH P.O. Box 13 40 / D-76851 Annweiler 332 Industrial Drive Landauer Str. 45 / D-76855 Annweiler South Elgin, IL 60177 + 49 63 46 309 - 0 800-869-7460 info@de.stabila.com...
