Stabila REC 150 Bedienungsanleitung
Receiver
Verwandte Anleitungen für Stabila REC 150
Inhaltszusammenfassung für Stabila REC 150

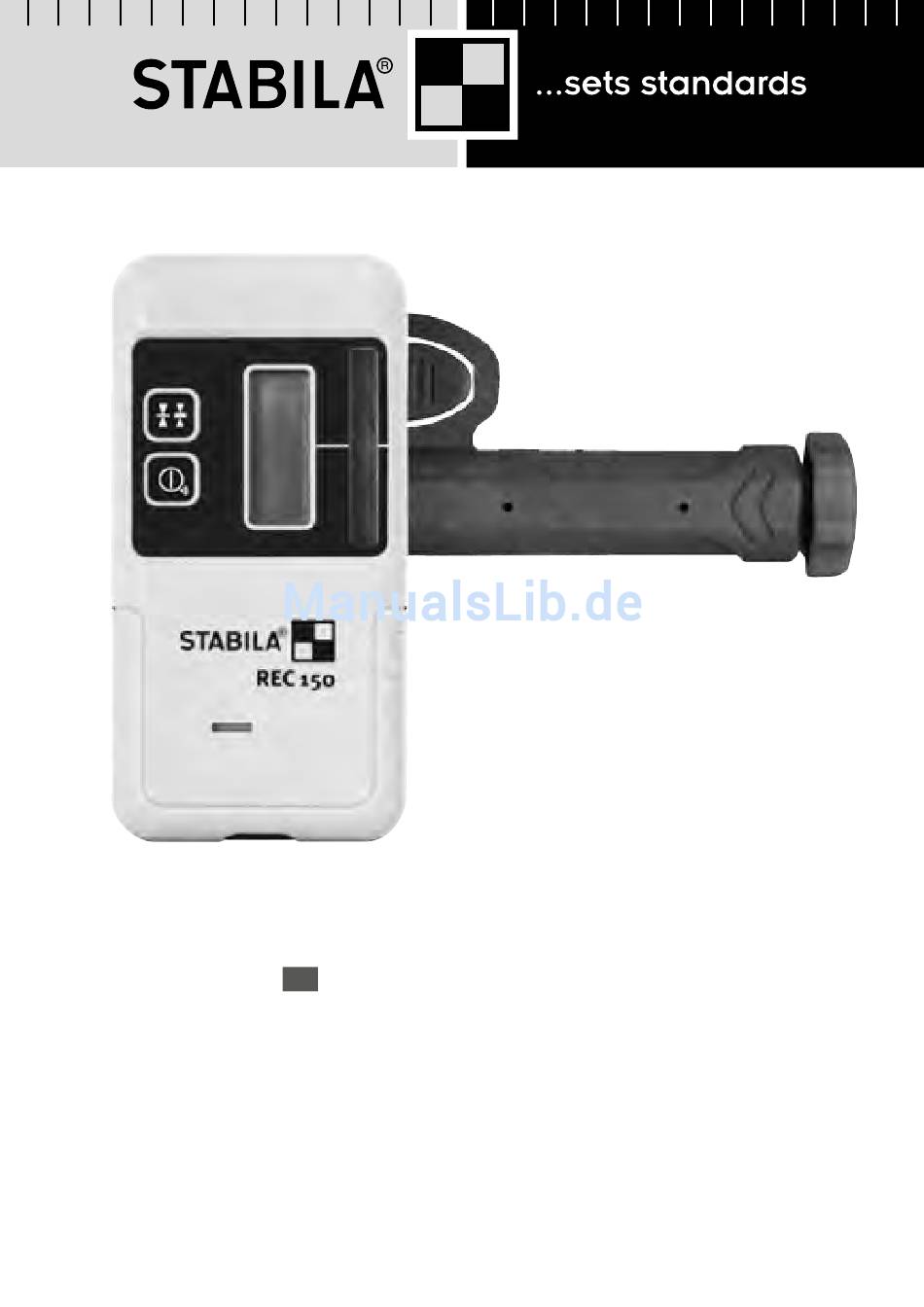

- Seite 1 Receiver REC 150 Bedienungsanleitung...
- Seite 2 Bedienungsanleitung Der STABILA REC 150 ist ein einfach zu bedienender Receiver zur schnellen Erfassung von rotierenden Lasern. Mit dem Receiver REC 150 können Laserstrahlen von Rotationslasern empfangen werden, auch wenn sie für das menschliche Auge nicht mehr sichtbar sind. Sollten nach dem Lesen der Bedienungsanleitung noch Fragen unbeantwortet bleiben, steht Ihnen jederzeit eine Telefonberatung zur Verfügung:...
- Seite 3 Sek ) die EIN/AUS Taste (1) drücken. Automatisches Abschalten erfolgt nach 30 Minuten bei Nichtgebrauch des Gerätes. Anzeige der Höhendifferenz 5 Anzeigestufen zeigen die Differenz zur Laserlinienmitte an. Der Mittelstrich zeigt die ”Auf-Linie” Position des REC 150 an. REC 150 REC 150 Schnelles Piepen =...
- Seite 4 Plazierung und Ausrichten des Receivers Richtige Handhabung zum Erzielen eines korrekten Messergebnisses: REC 150 Tonsignale Lautstärke-Einstellung Nacheinanderfolgendes Betätigen der Taste (1) verstellt den Ton: laut, aus oder leise. Bei Stummschaltung zeigt nur ein kurzes Piepen an, wenn der Laserstrahl empfangen wird.
- Seite 5 Einstellung der Genauigkeit Der Receiver startet immer mit der Genauigkeitseinstellung „fein“. Wiederholtes, kurzes Drücken der Taste „Genauigkeit“ (2) zur Auswahl der Genauigkeit: „fein“ = ± 1,0 mm und „grob“ = ± 3,0 mm. ± 1,0 mm ± 3,0 mm Batteriewechsel Voll: Batterien OK 2x 1,5V Batterien schwach...
- Seite 6 Halteklammer Befestigen: Die Halteklammer in die Führungsnut bis zum Einrasten schieben. Durch Drücken des Freigabe- knopfes wird die Fixierung gelöst und die Halteklammer kann abgezogen werden. Feststellschraube: Durch Drehen wird die Halteklammer mit dem Receiver an der Messlatte befestigt , bzw.
-
Seite 7: Technische Daten
Das Gerät mit feuchtem Tuch reinigen. Keine Lösungsmittel oder Verdünner verwenden ! Recyclingprogramm für unsere EU-Kunden STABILA bietet nach den Regelungen des WEEEs ein Entsorgungs- programm elektronischer Produkte nach Ende der Lebensdauer an. Genauere Informationen erhalten Sie unter: +49 63 46 / 3 09-0 Garantieerklärung... - Seite 8 Garantieschein für STABILA REC 150 Kunde: Adresse: Kaufdatum: Händler (Stempel, Unterschrift):...
- Seite 9 STABILA Messgeräte Gustav Ullrich GmbH P.O. Box 13 40 / D-76851 Annweiler Landauer Str. 45 / D-76855 Annweiler Tel.: + 49 63 46 / 309 - 0 Fax: + 49 63 46 / 309 - 480 e-mail: info@stabila.de www.stabila.de...
