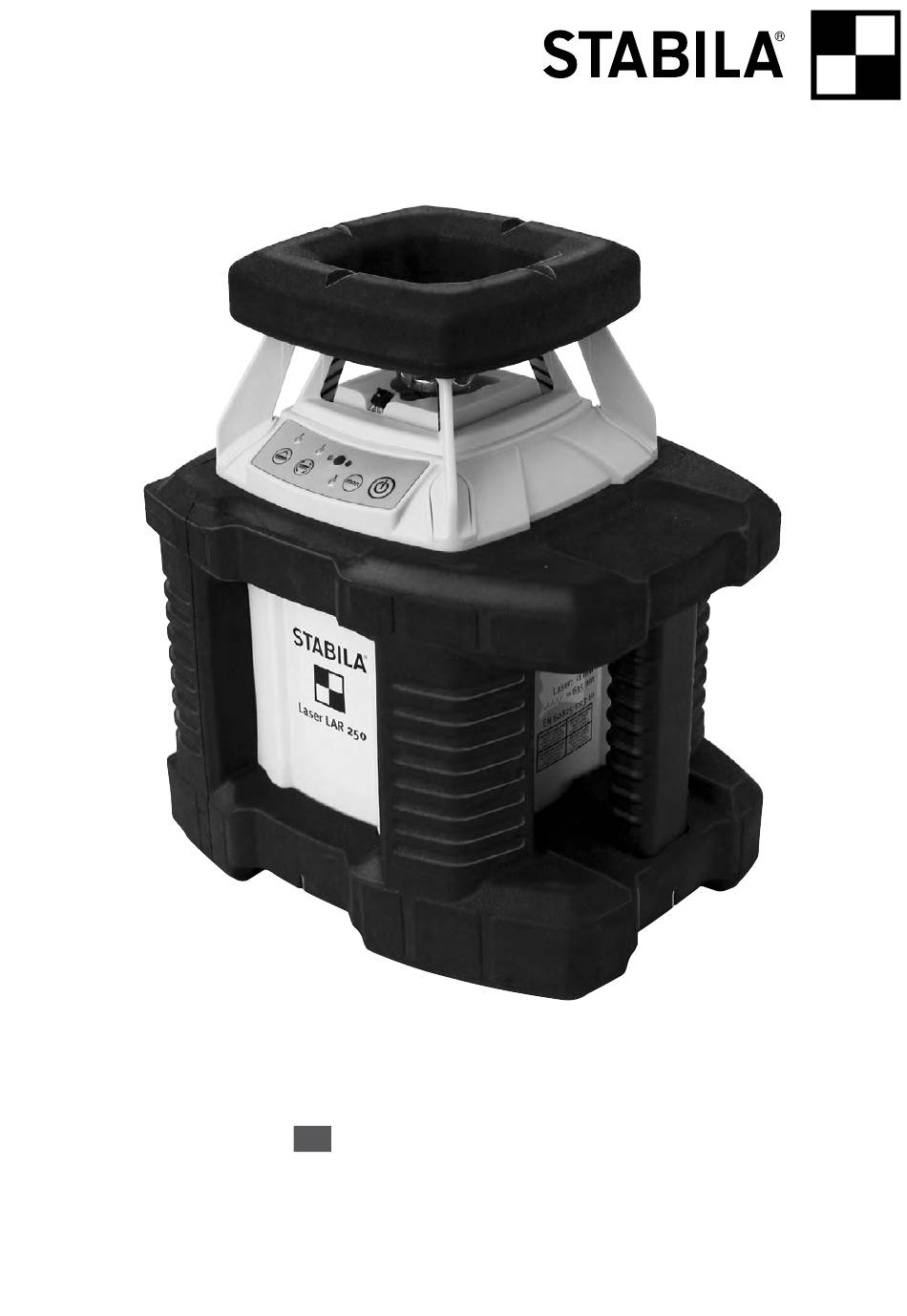

- Seite 1 Laser LAR-250 Bedienungsanleitung...
- Seite 5 17ft 34ft ~ 17ft...

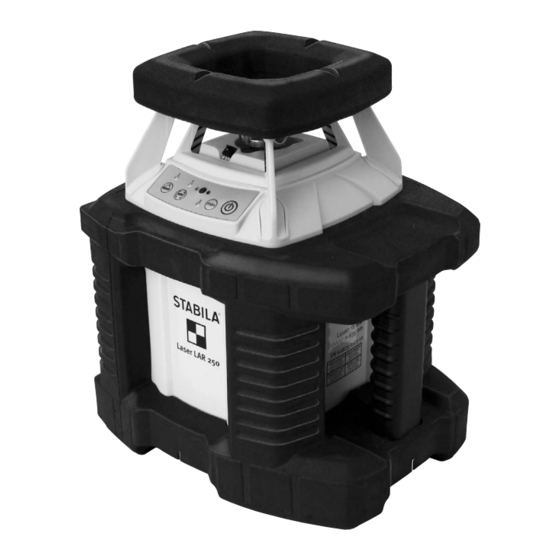

- Seite 6 Bedienungsanleitung Der STABILA-Rotationslaser LAR-250 ist ein einfach zu bedienender Rotationslaser zum horizontalen und vertikalen Nivellieren einschließlich Loten. Der LAR-250 hat ein abgedichteten Gehäuse (IP65). Er ist selbstnivellierend im Bereich von ± 5°. Der Laserstrahl kann mit Hilfe eines Receivers bis zu einer Entfernung von ca. 175 m empfangen werden, auch wenn er mit dem Auge nicht mehr wahrgenommen werden kann.
-
Seite 7: Recyclingprogramm Für Unsere Kunden Aus Der Eu
Bei Arbeiten mit der Fernbedienung sollte die Fernbedienung auf das Bedienfeld des Lasers gerichtet sein. Recyclingprogramm für unsere Kunden aus der EU: STABILA bietet nach den Regelungen des WEEEs ein Entsorgungs- programm elektronischer Produkte nach Ende der Lebensdauer an. Genauere Informationen erhalten Sie unter:... -
Seite 8: Betriebsarten
Hauptanwendungen: Nivellieren Gerät auf eine feste Unterlage oder ein Stativ stellen. Hinweis: Es ist zweckmäßig, den Rotationslaser ungefähr im gleichen Abstand zu den späteren Meßpunkten aufzustellen. Der Rotationslaser wird durch Drücken der Taste (3) eingeschaltet. Er beginnt mit der automatischen Nivellierung. -
Seite 9: Tiltfunktion
Tiltfunktion: Kleine Erschütterungen / Vibrationen werden nur bis zu einem bestimmten Grenz- wert automatisch ausgeglichen. Sind diese störenden Einflüsse größer, setzt die Tiltfunktion ein. Die Rotation stoppt. Der Laserstrahl schaltet ab, die y-LED blinkt. Das Lasergerät muß durch Taste (3) ausgeschaltet und wieder neu eingeschaltet werden. -
Seite 10: Betrieb Als Lotlaser
Nach dem Einschalten (Taste 3) Taste (4c) drücken, bis die Z-LED aufleuchtet. Das Gerät befindet sich auch dabei in der Betriebsart Tiltfunktion. Mit den Tasten (17)und (18) der Fernbedienung kann nun diese Laserebene quer zu der Peillinie der Zielmarkierungen geneigt werden. In Richtung der Peillinie wird die geneigte Ebene automatisch horizontal einnivelliert. -
Seite 11: Vertikales Nivellieren
Vertikales Nivellieren Einstellen nur Im Punktbetrieb: (nur bei Rotation - nicht bei Scanfunktion) -> Laserebene bewegt sich nach links (17) -> Laserebene bewegt sich nach rechts (18) 2 Grundmethoden zum vertikalen Nivellieren Parallele Ebene erzeugen: Schwenken bis S1 = S2 Durchgehender Strahl Umgelenkter Strahl... -
Seite 12: Überprüfung Der Kalibrierung
Überprüfung der Kalibrierung Der Rotationslaser LAR-250 ist für den Baustelleneinsatz konzipiert und hat unser Haus in einwandfrei justiertem Zustand verlassen. Wie bei jedem Präzisionsinstru-ment muß die Kalibrierung aber regelmäßig kontrolliert wer- den. Vor jedem neuen Arbeitsbeginn, insbesondere wenn das Gerät starken Erschütterungen ausgesetzt war, sollte eine Überprüfung vorgenommen werden. -
Seite 13: Kalibrierung Sichern
Justage - Horizontal Wird bei der Horizontalkontrolle eine Toleranzüberschreitung festgestellt, kann der Laser wie folgt nachjustiert werden. Entscheidend ist jeweils der Abstand der aus gegenüberliegenden Stellungen resultierenden Meßpunkte, also der Punkte 1 + 3 bzw 2 + 4 ist . Dabei entsprechen die Punkte 1 und 3 der Geräte-y-Achse und die Punkte 2 und 4 der Geräte-x-Achse. - Seite 14 Vertikalkontrolle (Gerät steht um 90° gekippt auf dem seitlichen Standfuß ) Für die Vertikalkontrolle werden 2 parallele Wandflächen im Abstand von mindestens 10m benötigt. Rotationslaser wie für senkrechtes Nivellieren direkt vor einer Wand A auf den seitlichen Standfüßen plazieren oder entsprechend auf ein Stativ montieren. 2.
-
Seite 15: Fernbedienung
Justage - Vertikal Bei der Vertikalkontrolle wurde eine Toleranzüberschreitung festgestellt, der Laser kann wie folgt nachjustiert werden. Den Laser ausschalten. Um in den Kalibrierbetriebsmodus zu gelangen , wird zuerst die Taste (4a) gedrückt gehalten. Nun wird zusätzlich kurz Taste (3) gedrückt. Wenn die Y-LED aufleuchtet, Taste (4a) loslassen. -
Seite 16: Betriebszustandsanzeige Und Fehlermeldungen
Betriebszustandsanzeige und Fehlermeldungen durch Leuchtdioden Rote LEDs ( 5a) neben den jeweiligen Tastern zeigen die gewählten Betriebsart an. Leuchtdiode leuchtet grün -> Laser ist in Betrieb Leuchtdiode leuchtet grün -> Laser nivelliert sich automatisch ein + Laser blinkt Leuchtdiode blinkt grün ->... -
Seite 17: Pflege Und Wartung
-20 °C bis +60 °C Technische Änderungen vorbehalten. Garantiebedingungen STABILA übernimmt die Garantie für Mängel und Fehlen zugesicherter Eigenschaften des Gerätes aufgrund von Material- oder Herstellungsfehlern für einen Zeitraum von 24 Monaten ab Kaufdatum. Die Beseitigung der Mängel erfolgt nach eigenem Ermessen durch Nachbesserung des Gerätes oder Ersatz. - Seite 18 Ergänzung zur Garantieerklärung: Die Garantie gilt weltweit. Addition to warranty declaration: The warranty applies world-wide. Complément à la déclaration de garantie : La garantie est valable dans le monde entier. Aggiunta alla dichiarazione di garanzia: La garanzia ha validità mondiale. Ampliación de la declaración de garantía: La garantía tiene validez en todo el mundo. Aanvulling op de garantieverklaring: De garantie is wereldwijd geldig.
