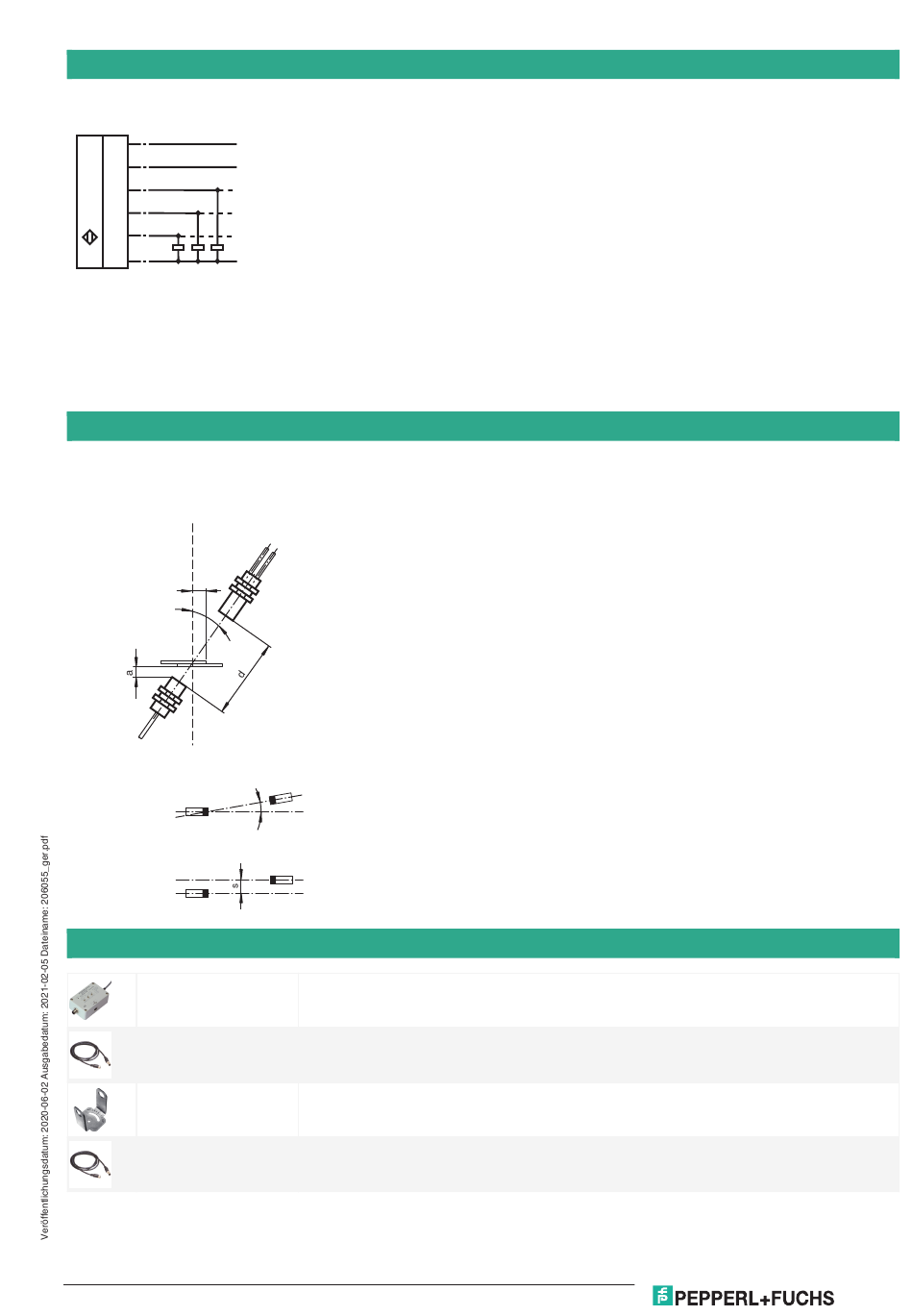

Doppelmaterial-Sensor
Anschluss
Normsymbol/Anschluss:
Doppelbogen-Kontrolle
(BN)
(PK)
(WH)
(BK)
U
(GY)
(BU)
Kennlinie
Montage/Ausrichtung:
Empfohlende Abstände
a = 15 ... 25 mm
b ≥ 10 mm
d = 60 ... 80 mm
β = 20° ... 40°
b
β
Winkelversatz
< +/- 1°
α
Sensorversatz
s < +/- 1 mm
Zubehör
UC-PROG1-USB
UDB-Cable-2M
MH-UDB01
UDB-Cable-1M
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
+U B
Funktionseingang
Ausgang Einzelbogen
Ausgang Doppelbogen
Ausgang Luft
-U B
α
Programmieradapter
Montagehalterung für Ultraschall-Doppelbogenkontrolle
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
UDC-18GM50-255S-3E3
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
3
