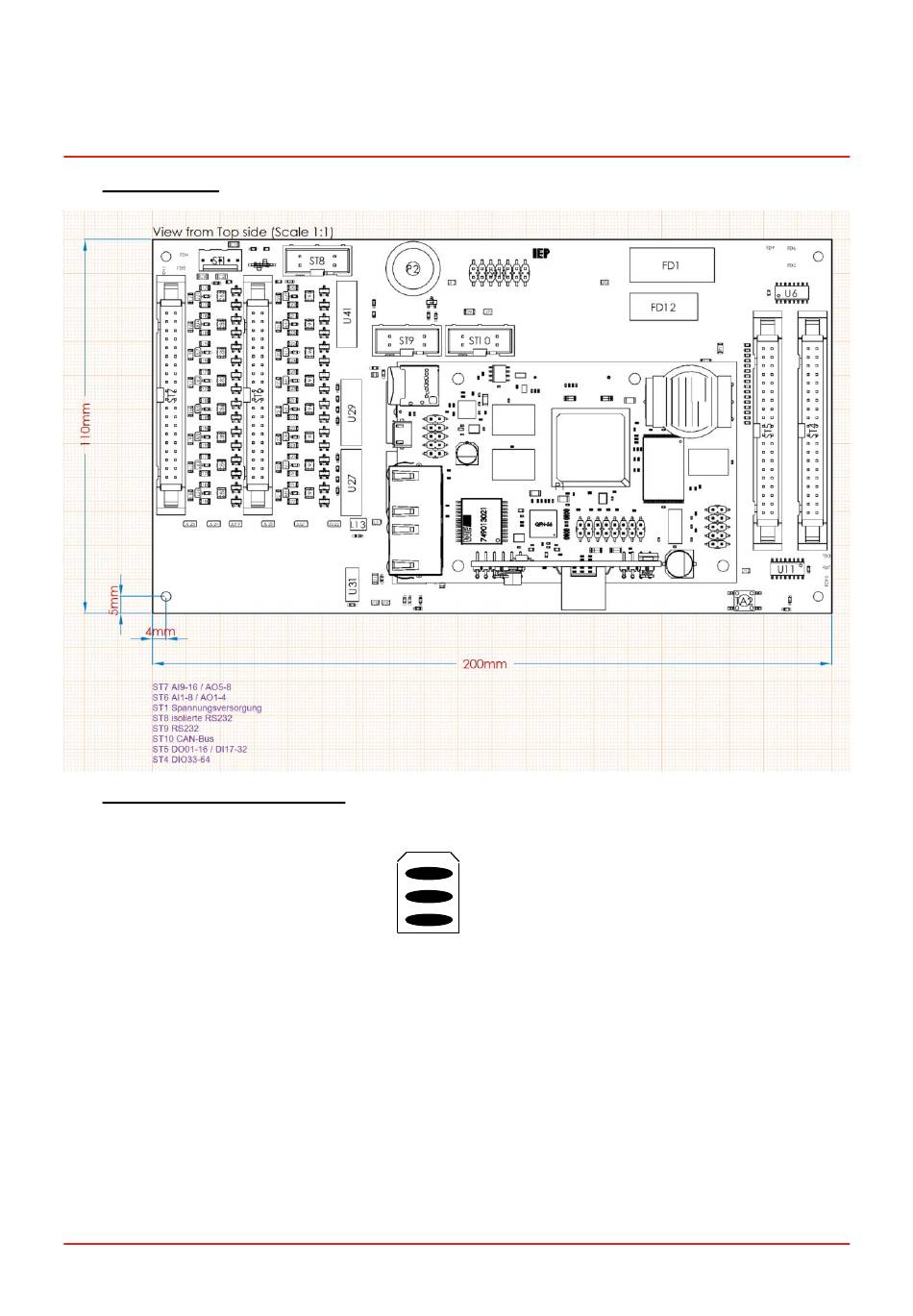

3.3 Einbaumaße
3.4 Beschreibung der Jumper
Die Löt-Jumper werden folgendermaßen gezählt:
JU1 – JU16:
Beim Schliessen dieser Jumper wird der entsprechende AI-Kanal auf 0..20 mA Eingangs-
bereich gestellt. Die Zuordnung ist folgendermaßen:
AI1-JU1, AI4-JU2, AI7-JU3
AI2-JU4, AI5-JU5, AI8-JU6
AI3-JU7, AI6-JU8
AI9-JU9,
AI10-JU12, AI13-JU13, AI16-JU14
AI11-JU15, AI14-JU16
AI12-JU10, AI15-JU11
8/37
1
2
3
