4 Hardwarebeschreibung

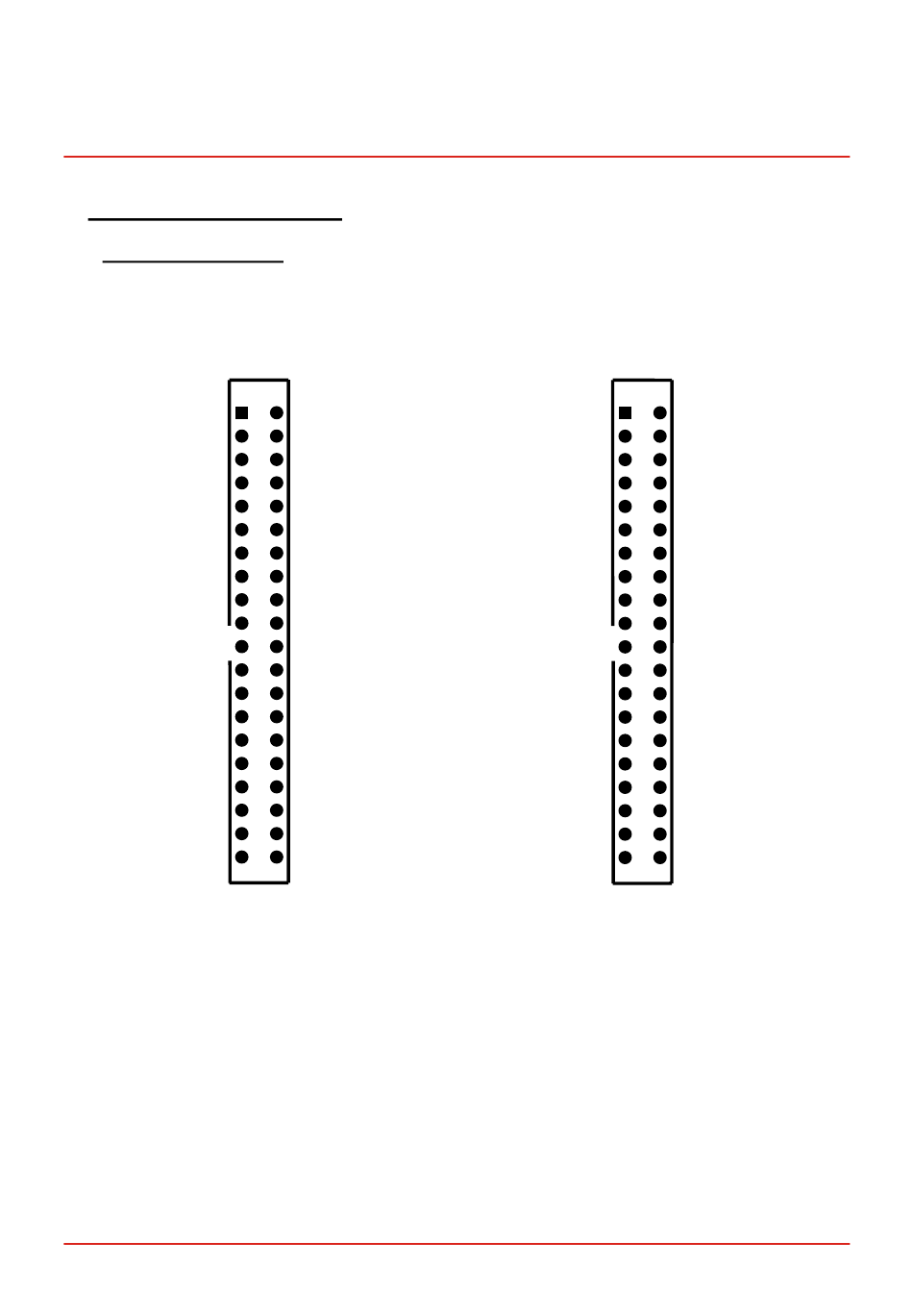

4.1 Steckerbelegungen

4.1.1 DIO 1-64

1
DIO 33
3
DIO 35
5
DIO 37
7
DIO 39
9
DIO 41
11
DIO 43
13
DIO 45
15
DIO 47
17
DIO 49
19
DIO 51
21
DIO 53
23
DIO 55
25
DIO 57
27
DIO 59
29
DIO 61
31
DIO 63
33
GND
35
GND
37
GND
39
GND
DIO33-64 können einzeln als Ein- oder Ausgang genutzt werden. DO01-16 sind nur Aus-
gänge, DI17-32 nur Eingänge.
ST4
2
DIO 34
4
DIO 36
6
DIO 38
8
DIO 40
10
DIO 42
12
DIO 44
14
DIO 46
16
DIO 48
18
DIO 50
20
DIO 52
22
DIO 54
24
DIO 56
26
DIO 58
28
DIO 60
30
DIO 62
32
DIO 64
34
+5V
36
+5V
38 +5V
40 +5V
1
DO 01
3
DO 03
5
DO 05
7
DO 07
9
DO 09
11
DO 11
13
DO 13
15
DO 15
17
DI 17
19
DI 19
21
DI 21
23
DI 23
25
DI 25
27
DI 27
29
DI 29
31
DI 31
33
GND
35
GND
37
GND
39
GND
10/37
ST5
2
DO 02
4
DO 04
6
DO 06
8
DO 08
10
DO 10
12
DO 12
14
DO 14
16
DO 16
18
DI 18
20
DI 20
22
DI 22
24
DI 24
26
DI 26
28
DI 28
30
DI 30
32
DI 32
34
+5V
36
+5V
38 +5V
40 +5V
