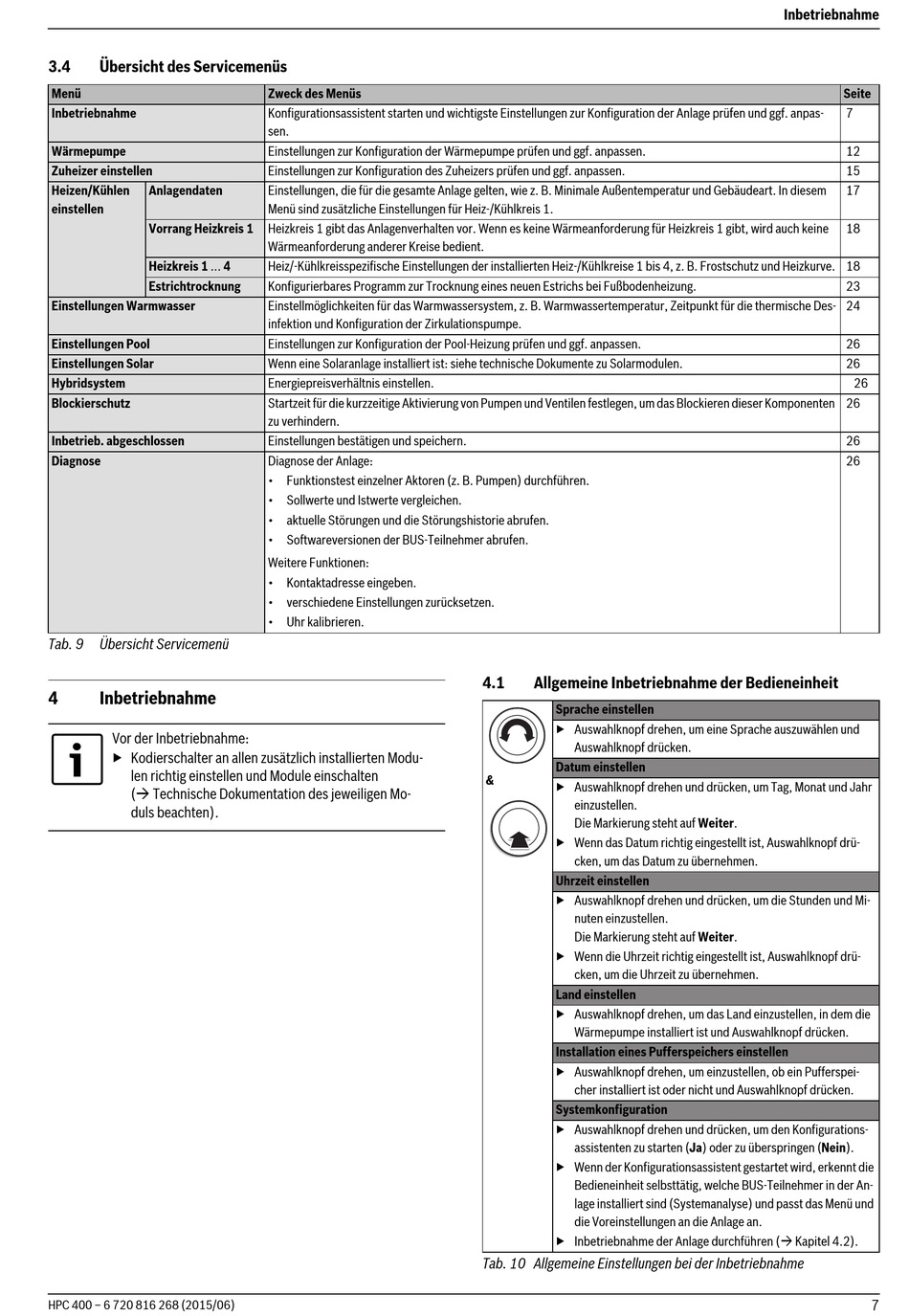

3.4 Übersicht des Servicemenüs
Menü

Inbetriebnahme

Wärmepumpe
Zuheizer einstellen
Heizen/Kühlen Anlagendaten
einstellen
Vorrang Heizkreis 1
Heizkreis 1 ... 4
Estrichtrocknung
Einstellungen Warmwasser
Einstellungen Pool
Einstellungen Solar
Hybridsystem
Blockierschutz
Inbetrieb. abgeschlossen
Diagnose
Tab. 9 Übersicht Servicemenü
4 Inbetriebnahme
Vor der Inbetriebnahme:
▶ Kodierschalter an allen zusätzlich installierten Modu-
len richtig einstellen und Module einschalten
( Technische Dokumentation des jeweiligen Mo-
duls beachten).
HPC 400 – 6 720 816 268 (2015/06)
Zweck des Menüs
Konfigurationsassistent starten und wichtigste Einstellungen zur Konfiguration der Anlage prüfen und ggf. anpas-
sen.
Einstellungen zur Konfiguration der Wärmepumpe prüfen und ggf. anpassen.
Einstellungen zur Konfiguration des Zuheizers prüfen und ggf. anpassen.
Einstellungen, die für die gesamte Anlage gelten, wie z. B. Minimale Außentemperatur und Gebäudeart. In diesem
Menü sind zusätzliche Einstellungen für Heiz-/Kühlkreis 1.
Heizkreis 1 gibt das Anlagenverhalten vor. Wenn es keine Wärmeanforderung für Heizkreis 1 gibt, wird auch keine
Wärmeanforderung anderer Kreise bedient.
Heiz/-Kühlkreisspezifische Einstellungen der installierten Heiz-/Kühlkreise 1 bis 4, z. B. Frostschutz und Heizkurve. 18
Konfigurierbares Programm zur Trocknung eines neuen Estrichs bei Fußbodenheizung.
Einstellmöglichkeiten für das Warmwassersystem, z. B. Warmwassertemperatur, Zeitpunkt für die thermische Des-
infektion und Konfiguration der Zirkulationspumpe.
Einstellungen zur Konfiguration der Pool-Heizung prüfen und ggf. anpassen.
Wenn eine Solaranlage installiert ist: siehe technische Dokumente zu Solarmodulen.
Energiepreisverhältnis einstellen.
Startzeit für die kurzzeitige Aktivierung von Pumpen und Ventilen festlegen, um das Blockieren dieser Komponenten
zu verhindern.
Einstellungen bestätigen und speichern.
Diagnose der Anlage:
• Funktionstest einzelner Aktoren (z. B. Pumpen) durchführen.
• Sollwerte und Istwerte vergleichen.
• aktuelle Störungen und die Störungshistorie abrufen.
• Softwareversionen der BUS-Teilnehmer abrufen.
Weitere Funktionen:
• Kontaktadresse eingeben.
• verschiedene Einstellungen zurücksetzen.
• Uhr kalibrieren.
4.1

Allgemeine Inbetriebnahme der Bedieneinheit

Sprache einstellen
▶ Auswahlknopf drehen, um eine Sprache auszuwählen und
Auswahlknopf drücken.
Datum einstellen
&
▶ Auswahlknopf drehen und drücken, um Tag, Monat und Jahr
einzustellen.
Die Markierung steht auf Weiter.
▶ Wenn das Datum richtig eingestellt ist, Auswahlknopf drü-
cken, um das Datum zu übernehmen.
Uhrzeit einstellen
▶ Auswahlknopf drehen und drücken, um die Stunden und Mi-
nuten einzustellen.
Die Markierung steht auf Weiter.
▶ Wenn die Uhrzeit richtig eingestellt ist, Auswahlknopf drü-
cken, um die Uhrzeit zu übernehmen.
Land einstellen
▶ Auswahlknopf drehen, um das Land einzustellen, in dem die
Wärmepumpe installiert ist und Auswahlknopf drücken.
Installation eines Pufferspeichers einstellen
▶ Auswahlknopf drehen, um einzustellen, ob ein Pufferspei-
cher installiert ist oder nicht und Auswahlknopf drücken.
Systemkonfiguration
▶ Auswahlknopf drehen und drücken, um den Konfigurations-
assistenten zu starten (Ja) oder zu überspringen (Nein).
▶ Wenn der Konfigurationsassistent gestartet wird, erkennt die
Bedieneinheit selbsttätig, welche BUS-Teilnehmer in der An-
lage installiert sind (Systemanalyse) und passt das Menü und
die Voreinstellungen an die Anlage an.
▶ Inbetriebnahme der Anlage durchführen ( Kapitel 4.2).
Tab. 10 Allgemeine Einstellungen bei der Inbetriebnahme
Inbetriebnahme
Seite
7
12
15
17
18
23
24
26
26
26
26
26
26
7
