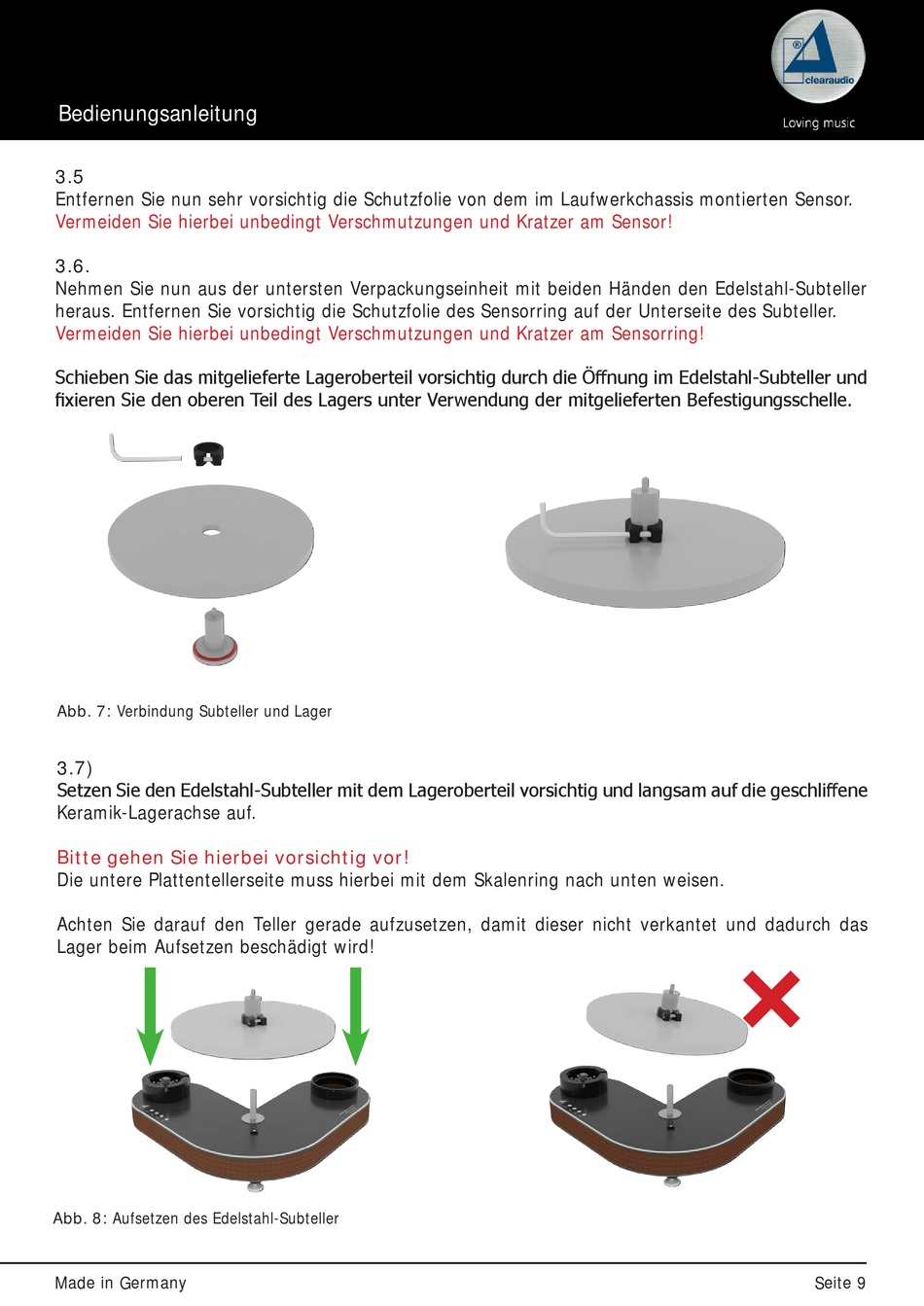

Bedienungsanleitung
3.5
Entfernen Sie nun sehr vorsichtig die Schutzfolie von dem im Laufwerkchassis montierten Sensor.
Vermeiden Sie hierbei unbedingt Verschmutzungen und Kratzer am Sensor!
3.6.
Nehmen Sie nun aus der untersten Verpackungseinheit mit beiden Händen den Edelstahl-Subteller
heraus. Entfernen Sie vorsichtig die Schutzfolie des Sensorring auf der Unterseite des Subteller.
Vermeiden Sie hierbei unbedingt Verschmutzungen und Kratzer am Sensorring!
Schieben Sie das mitgelieferte Lageroberteil vorsichtig durch die Öffnung im Edelstahl-Subteller und
fixieren Sie den oberen Teil des Lagers unter Verwendung der mitgelieferten Befestigungsschelle.
Abb. 7: Verbindung Subteller und Lager
3.7)
Setzen Sie den Edelstahl-Subteller mit dem Lageroberteil vorsichtig und langsam auf die geschliffene
Keramik-Lagerachse auf.
Bitte gehen Sie hierbei vorsichtig vor!
Die untere Plattentellerseite muss hierbei mit dem Skalenring nach unten weisen.
Achten Sie darauf den Teller gerade aufzusetzen, damit dieser nicht verkantet und dadurch das
Lager beim Aufsetzen beschädigt wird!
Abb. 8: Aufsetzen des Edelstahl-Subteller
Made in Germany
Seite 9
