2. Schließen Sie die Kabel am Live! Drive wie in Abbildung 4 gezeigt an.
Live! Drive
Orangefarbenes
Kabel
Anschluss für
künftige
Upgrades
C85
Rotes Kabel
Stecker für Auswahl
der Mikrofonart
Hellgraues
flaches
Kabel
(Optische)
Digitale I/O-
Karte
3. Führen Sie Live! Drive in den freien 5¼-Zoll-Laufwerksschacht ein und sichern Sie die Seiten
am Gehäuse über die mitgelieferten Schrauben.
Splitterkabel
Digital
J3
DIN-Kabel
J1
J2
Schwarzer Kreis auf
der Unterseite des
Kabels
Sound Blaster Live!-Karte

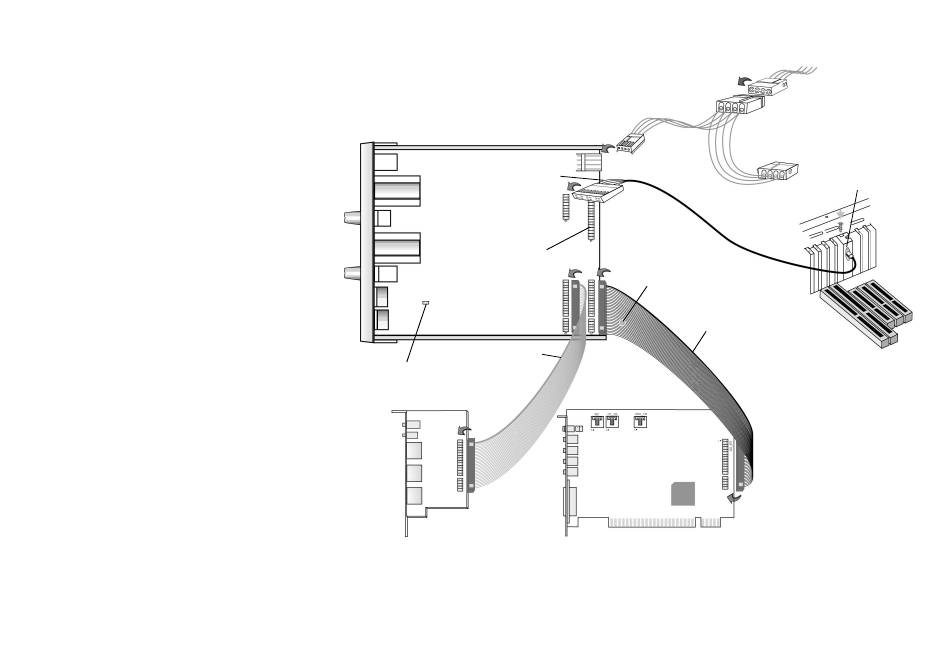

Abbildung 4: Anschluss der Kabel an Live! Drive
Zum
Stromversorgungste
il Ihres Systems
Digital DIN-
Metallhalterung
Rotes Kabel
Dunkelgrau
es flaches
Kabel
