Montage in Signalkammer
1
Abb. 15
Abb. 16
Abb. 17
2
1
2
1

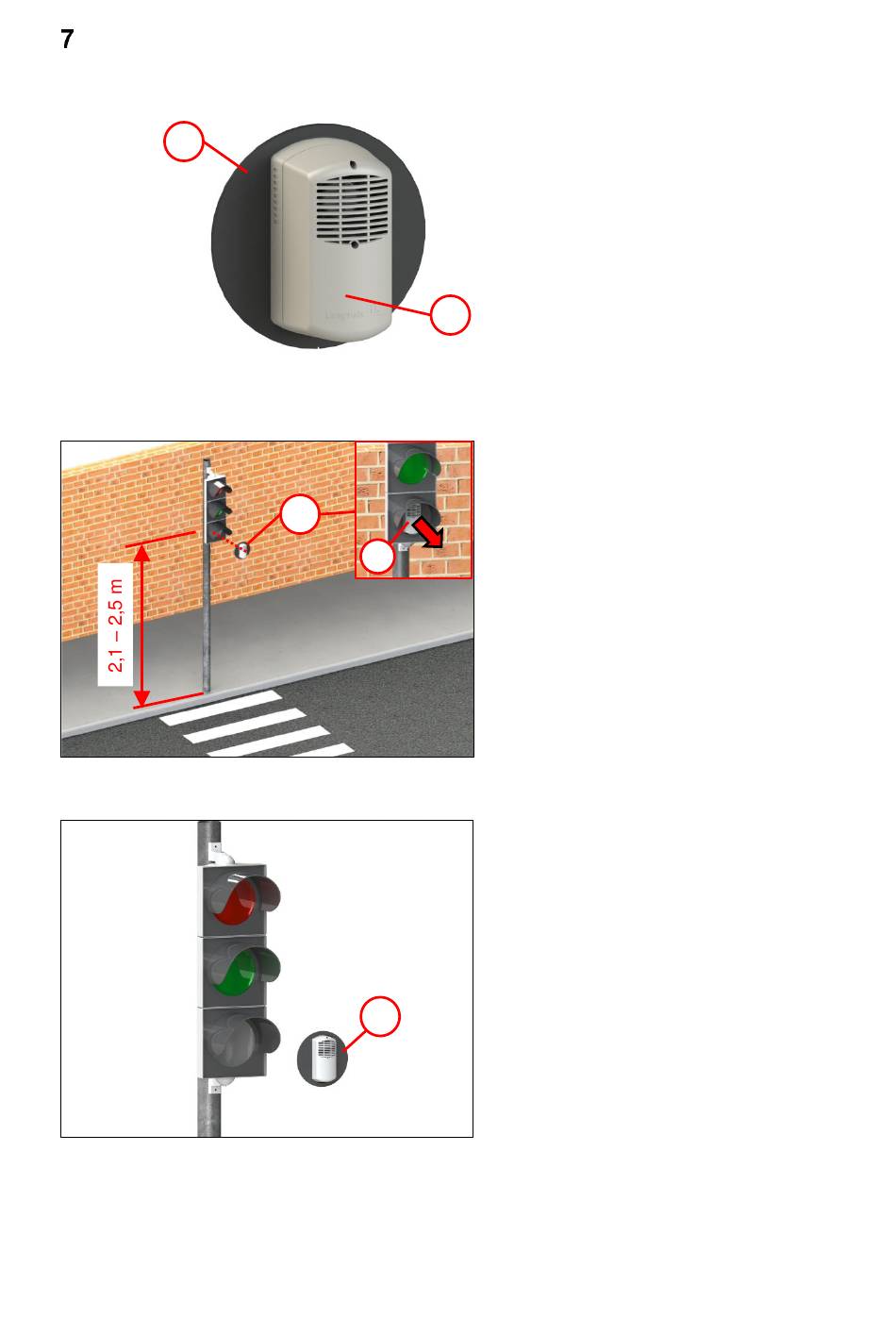

Montageplatte (1) und Oberteil (2) des
Soundguide haben im Original die Farbe
Schwarz. Zur besseren Erkennung wird das
Oberteil (2) hier in Grau dargestellt.
Montage gemäß DIN 32981.
Der Soundguide EK598 (1) wird in der
Signalkammer montiert.
Die obere Schallaustrittsöffnung des
Soundguide (2) zeigt auf die Fußgängerfurt
in Richtung Fahrbahnmitte.
• Den Soundguide (1) nach
Herstellervorgabe, wie eine
Streuscheibe, in der untersten
Signalkammer montieren.
• Anschlusskabel nach Blockschaltbild
(Kapitel 3.4) anschließen!
• Inbetriebnahme durchführen (siehe
Kapitel 0 Seite 15).
Hinweis:
Die Schute der Signalkammer sollte weiter
verwendet werden.
14
