6.3

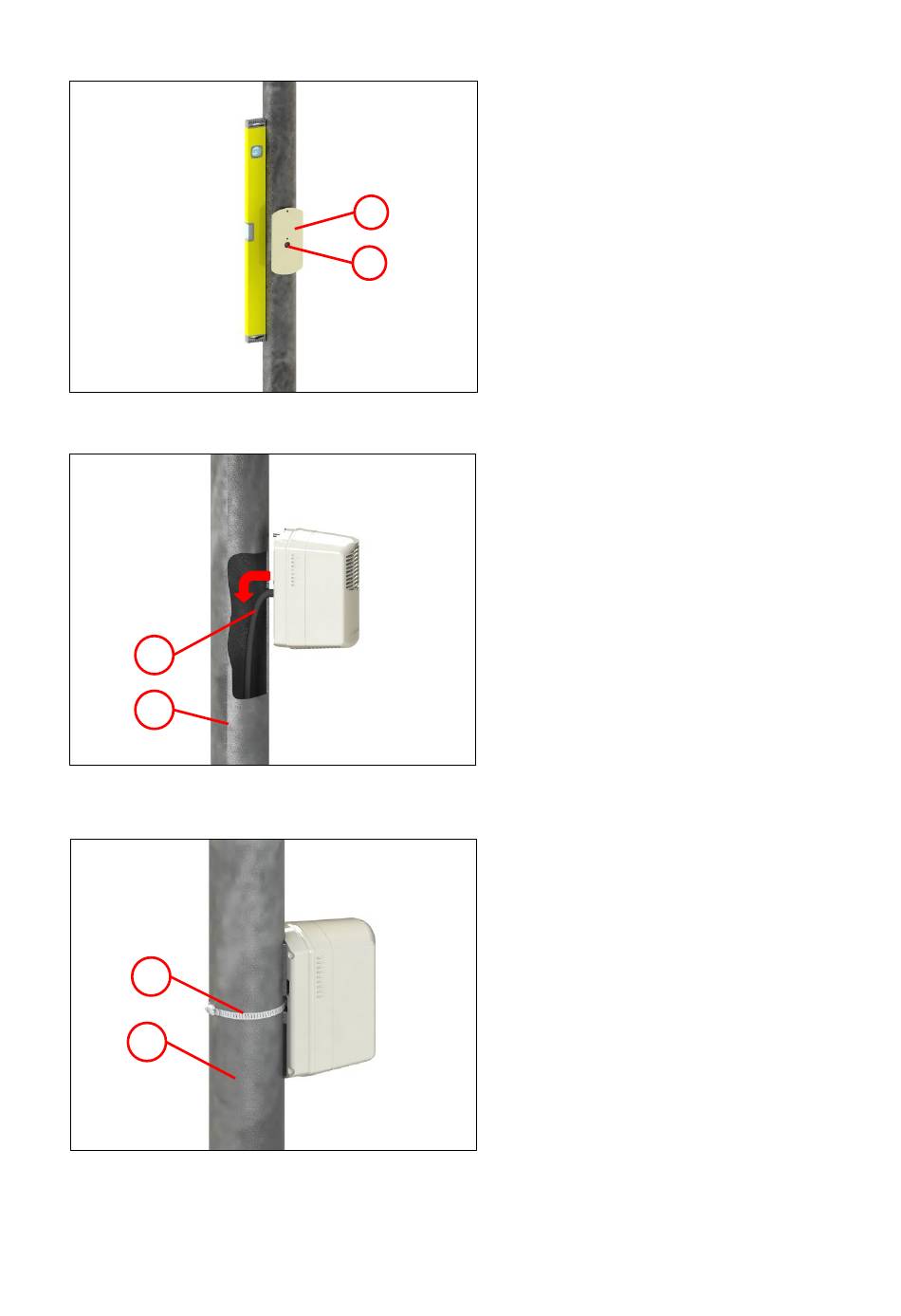

Montage mit Bandschelle
Abb. 12
1
2
Abb. 13
1
2
Abb. 14
Für die korrekte Ausrichtung wird empfohlen
eine Wasserwaage zu verwenden.
• Schutzfolie von Bohrschablone (1)
abziehen.
• Bohrschablone in entsprechender Höhe
1
am Signalmast anbringen.
• Zentrum des Bohrloches für
2
Kabeldurchführung (2) ankörnen.
• 1x Bohrung Ø14 mm herstellen (2)
• Anschlusskabel (1) in den Signalmast (2)
einführen.
• Bandschelle (1) (nicht im Lieferumfang
enthalten) an der Rückseite mittig
durchführen.
• Bandschelle (1) um Signalmast (2) legen
und festziehen.
• Anschlusskabel nach Blockschaltbild
(Kapitel 3.4) anschließen!
• Inbetriebnahme durchführen (siehe
Kapitel 0 Seite 15).
13
(für Kabeldurchführung).
