Installation Guide / Installationsanleitung
Sizing AB-PM
EN
Dimensionierung
DE
AB-PM
Loops pre-setting
EN
Voreinstellung der Kreise
DE
Manifold,
EN
with flowmeter
Verteiler
DE
mit Durchflussanzeige
© Danfoss | 2020.08
UnoFloor
AB-PM is to be sized based on needed flow (Q) and needed differential pressure drop for the
loop (Δpr).
The settings for the manifold can be found at page 5.
Max flow data are presented in the table below.
For any other Q and Δpr needed, setting can be identified based on Fig. 1.
Die Dimensionierung des AB-PM ist auf Grundlage des erforderlichen Durchflusses (Q) [l/h]
und des für den Verteiler erforderlichen Differenzdruckes zu dimensionieren (Δpr).
Die Voreinstellungen für den Verteiler sind auf Seite 5 dargestellt. Die Werte für den maxi-
malen Durchfluss sind der Tabelle unten dargestellt.
Liegen andere Werte für Q- und Δpr-Werte vor, lässt sich die Einstellung für AB-PM mithilfe
von Abb. 1 bestimmen.
EN
Type
Q max.
Maximum pressure drop avail-
able for system at max flow
Max. pressure at zero load
Start-Δp
(over valve)
v
DE
Typ
Q max.
Max. verfügbarer Druckabfall im
System bei max. Durchfluss
Oberer Druckgrenzwert des
Druckreglers bei Nulldurchfluss
Start-Δp
(über Ventil)
v
DN 20 HP
at 100% setting
600 l/h
915 l/h
20 kPa
10 kPa
35 kPa
8 kPa
DN 20 HP bei
Einstellung 100 %
600 l/h
915 l/h
20 kPa
10 kPa
35 kPa

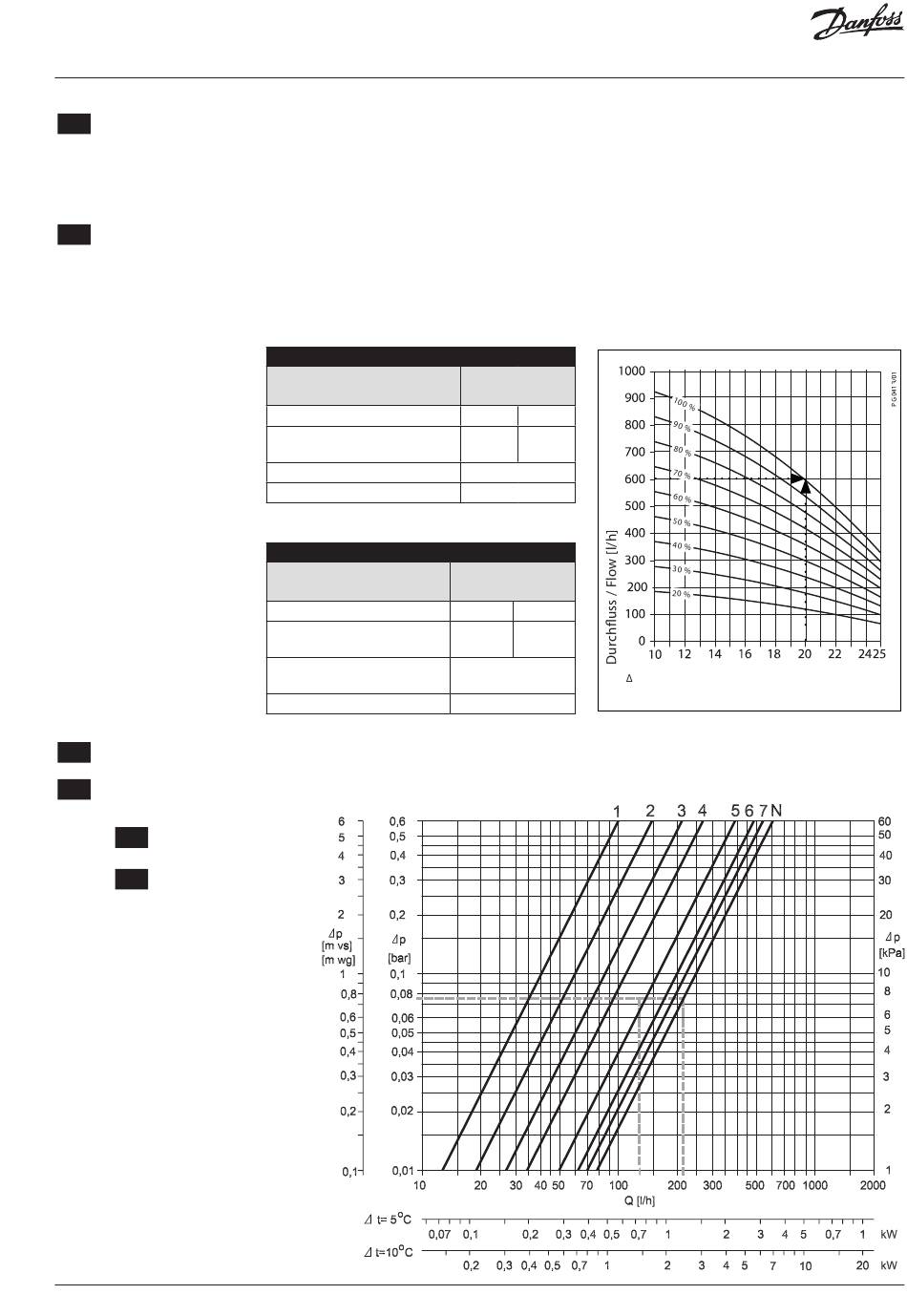

Fig. / Abb. 1
8 kPa
DN 20 HP
p
[kPa]
r
AN33345821144001-000102 | 9
