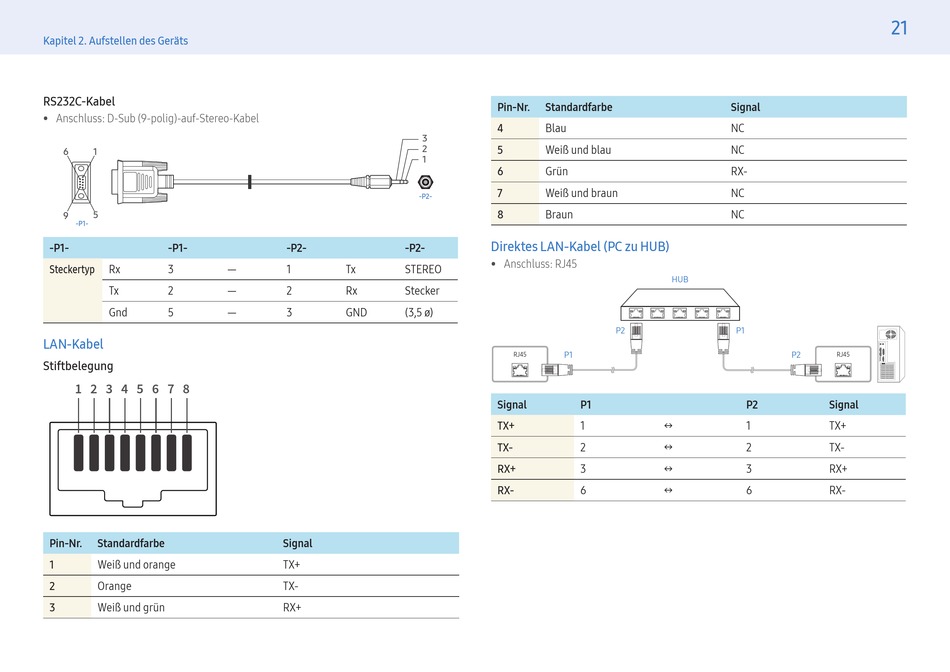

Kapitel 2. Aufstellen des Geräts
RS232C-Kabel

• Anschluss: D-Sub (9-polig)-auf-Stereo-Kabel

6 1
9 5
-P1-
-P1- -P1-
Steckertyp Rx 3
Tx 2
Gnd 5
LAN-Kabel
Stiftbelegung
1 2 3 4 5 6 7 8
Pin-Nr. Standardfarbe
1 Weiß und orange
2 Orange
3 Weiß und grün
-P2- -P2-
— 1 Tx STEREO
— 2 Rx Stecker
— 3 GND (3,5 ø)
Signal
TX+
TX-
RX+
Pin-Nr. Standardfarbe
4 Blau
3
2 5 Weiß und blau
1
6 Grün
7 Weiß und braun
-P2-
8 Braun
Direktes LAN-Kabel (PC zu HUB)
• Anschluss: RJ45
P1
RJ45
Signal P1
TX+ 1
TX- 2
RX+ 3
RX- 6
Signal
NC
NC
RX-
NC
NC
HUB
P2 P1
P2
P2
1

2

3

6

21
RJ45
Signal
TX+
TX-
RX+
RX-
