4.1.3 Controller vorbereiten
420500 | V 1.0 DE
Der Controller ist das Gateway zwischen der Fahrzeugelektronik
und dem Abbiegeassistenten.

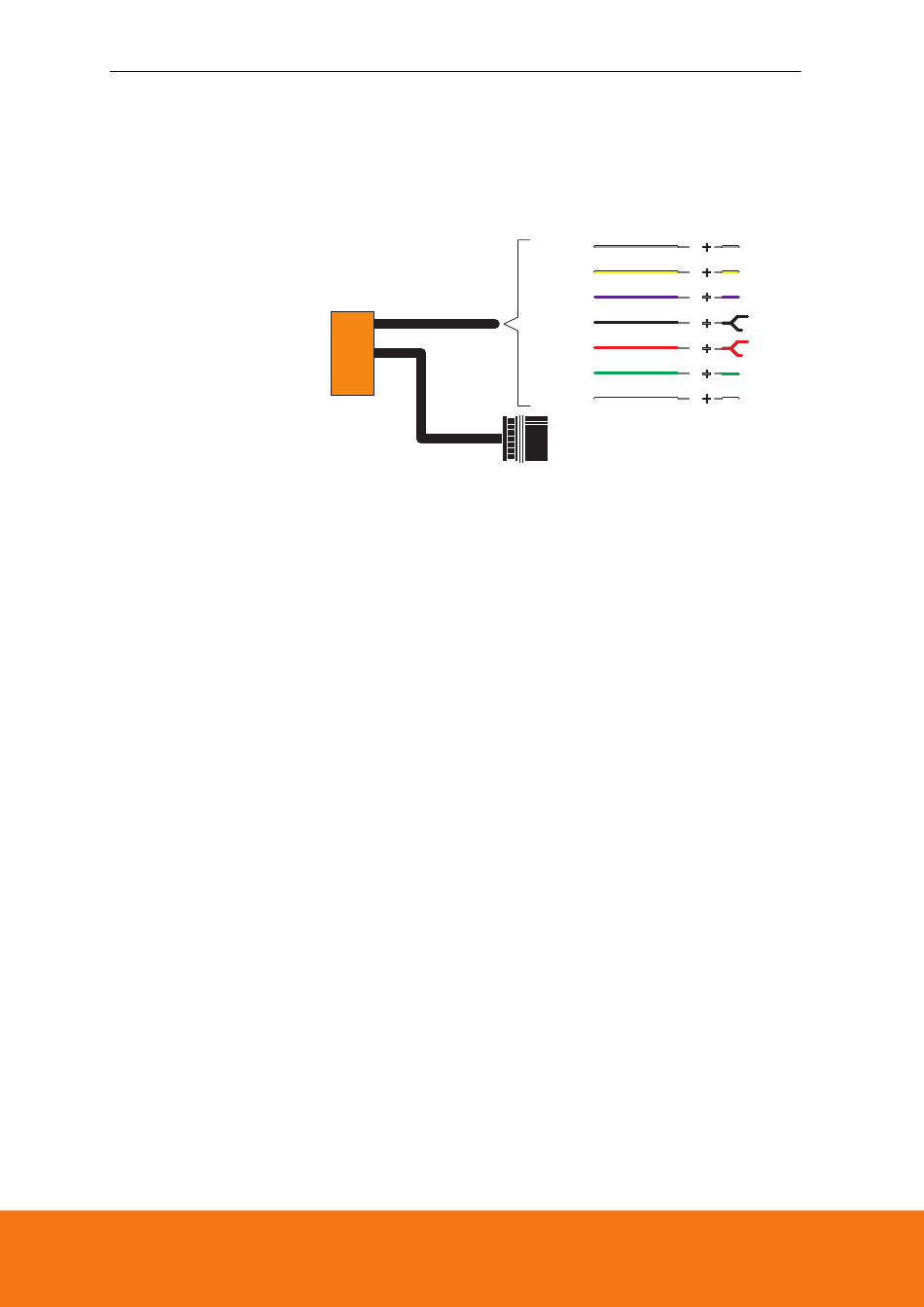

Abb. 4 Vorbereiten des Controllers
Verlängern Sie die Adern von Blinker R (grau), Reverse in (gelb)
und Blinker L (lila) mit Hilfe von Quetschhülsen um etwa 80 cm
lange Aderleitungen in den entsprechenden Farben.
Verlängern Sie die Ader von GND (schwarz) mit Hilfe einer
Quetschhülse so, dass eine Verzweigung entsteht, wobei eine
schwarze Aderleitung etwa 80 cm lang sein sollte, die andere
schwarze Aderleitung etwa 60 cm.
Verlängern Sie die Ader von KL. 15 (rot) mit Hilfe einer Quetsch-
hülse so, dass eine Verzweigung entsteht, wobei eine rote Ader-
leitung etwa 80 cm lang sein sollte, die andere rote Aderleitung
etwa 60 cm. Verlängern Sie die 60 cm lange Aderleitung mit
Hilfe einer Quetschhülse um die vom Systemkabel abgeknipste
Sicherung.
Verlängern Sie die Adern von Reverse out (grün) und Trig. out
(weiß) mit Hilfe von Quetschhülsen um etwa 60 cm lange Ader-
leitungen in den entsprechenden Farben.
Der Stecker des Controllers ist für das Verlängerungskabel der
als Zubehör erhältlichen Lenkwinkelsensorik vorgesehen (siehe
Seite 24).
Blinker R
Reverse in
Blinker L
GND
KL. 15
Reverse out
Trig. out
4
Montage
80 cm
80 cm
80 cm
80 cm
60 cm
80 cm
60 cm
60 cm
60 cm
11
