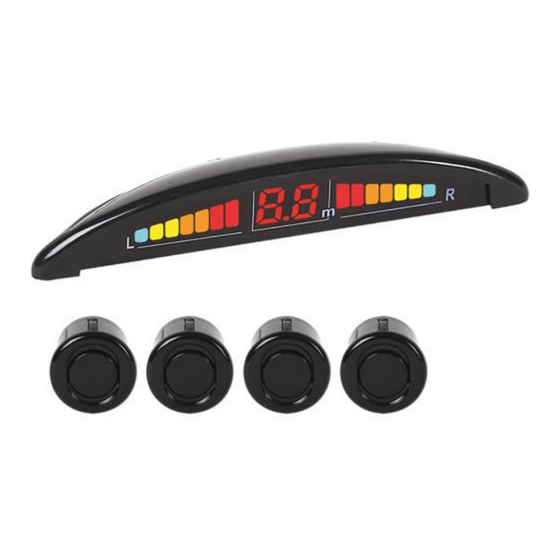

Einparkhilfe Komplettset
LUIS SE-01
Artikelnummer 001701
Bedienungsanleitung
Abbildung kann vom Original abweichen
Bitte lesen Sie sich diese Anleitung gut durch bevor Sie das Produkt benutzen.
Heben Sie diese für den weiteren Gebrauch gut auf.
Der Einbau ist nur durch einen eingetragenen KFZ-Meisterbetrieb zulässig,
da sonst keine Garantieansprüche geltend gemacht werden können!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Luis SE-01
Inhaltszusammenfassung für Luis SE-01
- Seite 1 Einparkhilfe Komplettset LUIS SE-01 Artikelnummer 001701 Bedienungsanleitung Abbildung kann vom Original abweichen Bitte lesen Sie sich diese Anleitung gut durch bevor Sie das Produkt benutzen. Heben Sie diese für den weiteren Gebrauch gut auf. Der Einbau ist nur durch einen eingetragenen KFZ-Meisterbetrieb zulässig,...
-
Seite 2: Inhaltsverzeichnis
VORBEREITUNG ZUM EINBAU DER SENSOREN..................5 3.4. EINBAU DER SENSOREN ..........................6 GRUNDLEGENDE BEDIENUNG ......................... 6 4.1. FUNKTION ..............................6 4.2. DISPLAY LUIS SE-01 ............................7 DIAGNOSE UND FEHLERBEHEBUNG ......................8 5.1. ALLGEMEIN ..............................8 5.2. EINBAUTIPPS ............................... 10 UMWELTINFORMATION ............................. 12 6.1. -
Seite 3: Sicherheitsmaßnahmen
1. SICHERHEITSMAßNAHMEN LESEN SIE DIE BEDIENUNGSANLEITUNG GUT DURCH! Bei der Installation und Bedienung muss die Anleitung genauestens befolgt werden. Produkt- und Funktionskenntnis vor der Installation, helfen Pannen und Schäden zu vermeiden. 1.1. WARNUNG VOR ELEKTRISCHEM SCHLAG ACHTUNG Gefahr eines elektrischen Schlags NICHT ÖFFNEN ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS... -
Seite 4: Wichtige Sicherheitshinweise
1.2. WICHTIGE SICHERHEITSHINWEISE WARNUNG DAS RÜCKFAHSYSTEM ENTBINDET DEN FAHRER NICHT VON SEINER SORGFALTSPFLICHT IM STRAßENVERKEHR GEM. DER STVO. ES IST LEDIGLICH ALS HILFSMITTEL ZU NUTZEN. WÄHREND DER FAHRT DARF DER FAHRER DEN MONITOR NICHT BEACHTEN. DIE AUFMERKSAMKEIT IST AUF DAS FÜHREN DES FAHRZEUGES ZU KONZENTRIEREN. -
Seite 5: Beschreibung
2. BESCHREIBUNG 2.1. FUNKTION Farb LED/LCD Bildschirm Zwei Möglichkeiten zum Anzeigen der Distanz und Erkennung der linken & rechten Sensorseite. 4-Stufen Piepton zeigt den Abstand Meterangabe zum Erkennen der Distanz 2.2. TECHNISCHE DATEN Eingangsspannung: DC12V ± 2V Leistungsverbrauch: 3,5W (max) Betriebstemperatur: -40 ~ +80°C Abtastbereich:... -
Seite 6: Anschlüsse Schaltbox
3.2. ANSCHLÜSSE SCHALTBOX schwarz Masse Rückfahrscheinwerfer (-) 12V Rückfahrscheinwerfer (+) Beeper (optional) Display Schaltbox Sensor D Sensor C Sensor B Sensor A 3.3. VORBEREITUNG ZUM EINBAU DER SENSOREN Zwei Sensoren Vier Sensoren... -
Seite 7: Einbau Der Sensoren
3.4. EINBAU DER SENSOREN Bohren Loch. Bohrung muß parallel Das Loch sollte in einer flachen Fixieren Sie die Sensorposition Boden sein, und vertikal zur und vertikalen Position sein mit einem Vorstecher Oberfläche Richtung des eingebauten Sensors Hirizontale Linie Setzen Sie nun den Sensor in das Loch 4. -
Seite 8: Display Luis Se-01
4.2. DISPLAY LUIS SE-01 Digitalanzeige in Meter A, B Sensor C, D Sensor blau: über 2m blau: über 2m grün 1: unter 1,5m grün 1: unter 1,5m grün 2: unter 1,2m grün 2: unter 1,2m gelb 1: unter 1m gelb 1: unter 1m... -
Seite 9: Diagnose Und Fehlerbehebung
5. DIAGNOSE UND FEHLERBEHEBUNG 5.1. ALLGEMEIN... -
Seite 11: Einbautipps
5.2. EINBAUTIPPS... -
Seite 13: Umweltinformation
6. UMWELTINFORMATION 6.1. ENTSORGUNG IHRES ALTGERÄTES Ihr Produkt ist aus hochqualitativen Materialien und Bestandteilen hergestellt, die dem Recycling zugeführt und wiederverwertet werden können. Sollte das nebenstehende Symbol eines durchgestrichenen Müllcontainers auf Rollen auf diesem Produkt angebracht sein, bedeutet dies, dass es von der Europäischen Richtlinie 2002/96/EG erfasst wird. - Seite 14 NOTIZEN...
- Seite 15 NOTIZEN...
- Seite 16 LUIS GmbH Brennerkoppel 5 D-22949 Ammersbek / Deutschland Installations- und Hilfe Hotline 0900 586 95 50* *(1,99.-€ pro Min. aus dem deutschen Festnetz, Mobilfunk ist teurer) www.LUIS.de...
