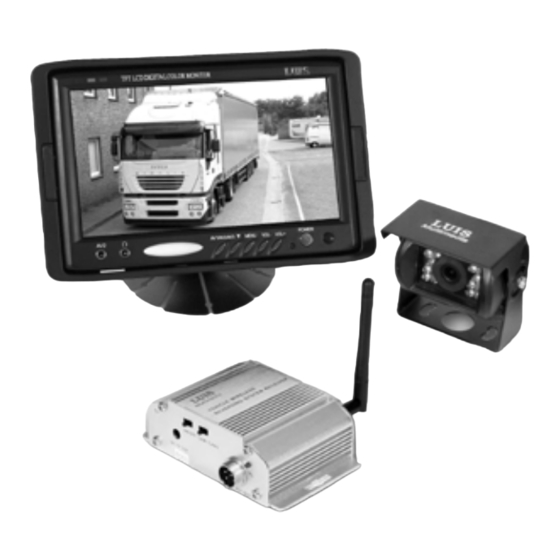

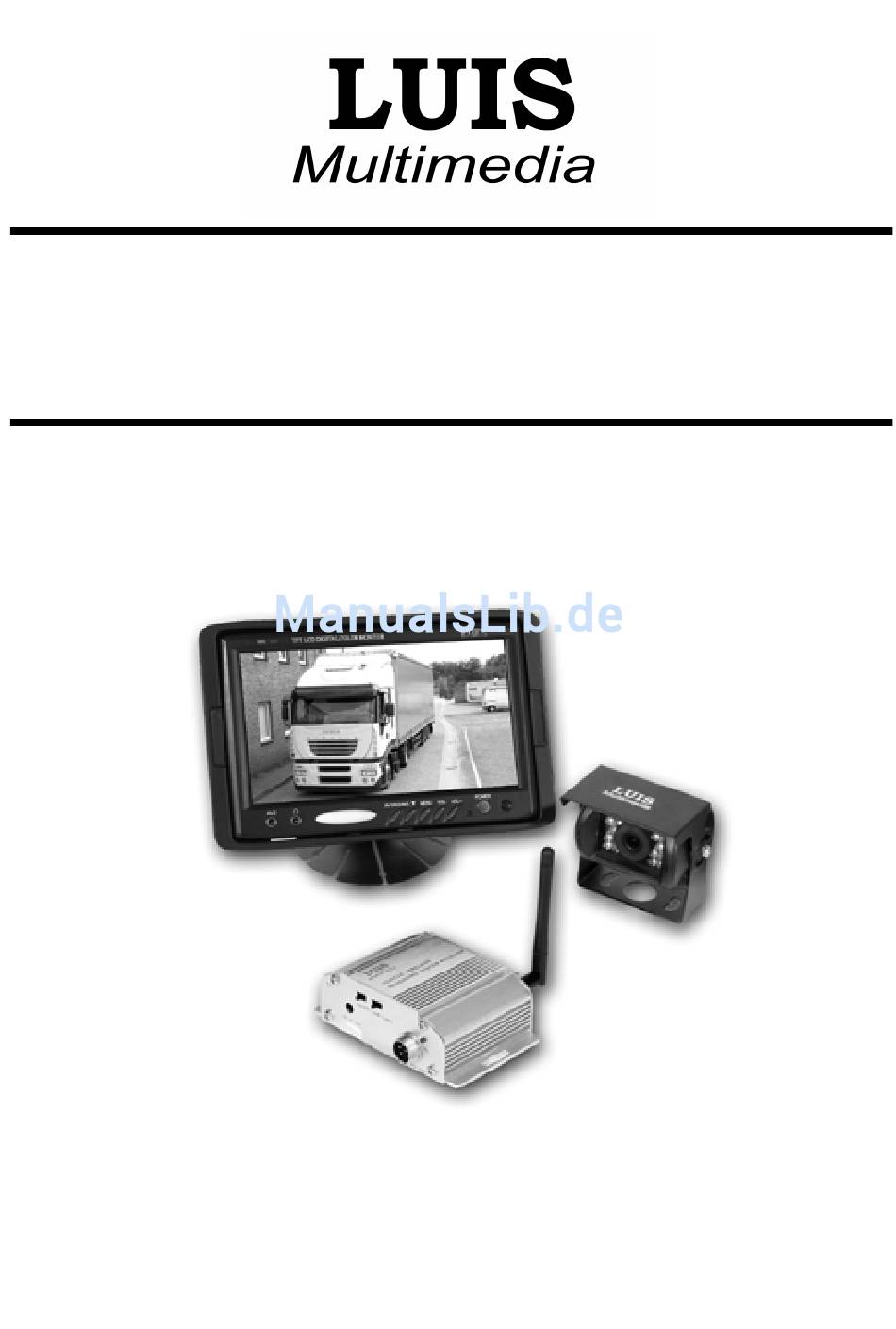

- Seite 1 Kraftfahrzeug-Rückfahrsystem LUIS R7-Funk Bedienungsanleitung Bitte lesen Sie sich diese Anleitung gut durch bevor Sie das Produkt benutzen. Heben Sie diese für den weiteren Gebrauch gut auf.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSMAßNAHMEN..........................2 1.1. WARNUNG VOR ELEKTRISCHEM SCHLAG ................... 2 1.2. WICHTIGE SICHERHEITSHINWEISE ......................3 TFT LCD-BILDSCHIRM............................4 2.1. DAS GERÄT ..............................4 2.2. TECHNISCHE DATEN........................... 4 2.3. DIE BEDIENUNG ............................5 2.4. DAS BILDSCHIRM-MENÜ (OPTIONAL) ....................5 2.4.1. BILDEINSTELLUNGEN..........................5 2.4.2. -
Seite 3: Sicherheitsmaßnahmen
1. SICHERHEITSMAßNAHMEN LESEN SIE DIE BEDIENUNGSANLEITUNG GUT DURCH! Bei der Installation und Bedienung muss die Anleitung genauestens befolgt werden. Produkt- und Funktionskenntnis vor der Installation, helfen Pannen und Schäden zu vermeiden. 1.1. WARNUNG VOR ELEKTRISCHEM SCHLAG ACHTUNG Gefahr eines elektrischen Schlags NICHT ÖFFNEN ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS... -
Seite 4: Wichtige Sicherheitshinweise
1.2. WICHTIGE SICHERHEITSHINWEISE WARNUNG DAS RÜCKFAHSYSTEM ENTBINDET DEN FAHRER NICHT VON SEINER SORGFALTSPFLICHT IM STRAßENVERKEHR GEM. DER STVO. ES IST LEDIGLICH ALS HILFSMITTEL ZU NUTZEN. WÄHREND DER FAHRT DARF DER FAHRER DEN MONITOR NICHT BEACHTEN. DIE AUFMERKSAMKEIT IST AUF DAS FÜHREN DES FAHRZEUGES ZU KONZENTRIEREN. -
Seite 5: Tft Lcd-Bildschirm
2. TFT LCD-BILDSCHIRM 2.1. DAS GERÄT LCD Bildschirm Menü Betriebsanzeige Strom AN/AUS AV2 Eingang Lautstärke anheben, Kopfhörer Buchse Menü + AV1/AV2/AV3 Shift Lautstärke reduzieren, Menü - Abwärts 2.2. TECHNISCHE DATEN Produkt: TFT-LCD-Farbbildschirm Display Typ: TFT-LCD-Farbbildschirm Bildschirmgröße: 7 Zoll Audio Ausgangsleistung: 200mw Bildschirmformat: 4:3/16:9 Lautsprecher:... -
Seite 6: Die Bedienung
2.3. DIE BEDIENUNG 1. POWER Taste Drücken Sie diese Taste um den Bildschirm AN/AUS zu schalten. 2. AV1/AV2/AV3 Shift Taste Drücken Sie diese Taste um den benötigten Videoeingang auszuwählen. Während Sie die Taste betätigen wird der ausgewählte Eingang auf dem Bildschirm angezeigt. 3. -
Seite 7: System
2.4.2. SYSTEM Der Bildschirm zeigt Eingang, Farb-Sys., Bl. Hg. (blauer Hintergrund) und Sprache wie folgt: Drücken Sie die Taste Down um den gewünschten Eingang zu wählen. System → Eingang Farb-Sys. AUTO Bl. Hg. Sprache Deutsch Auswählen ▼▲ Einstellen ◄► Drücke Sie anschließend die Tasten VOL- oder VOL +, um das Bild von AV1 auf AV2 zu schalten. Drücken Sie die Taste Down, um zum Punkt Farbsystem zu gelangen. -
Seite 8: Option
Drücken Sie die Taste Down, um zum Punkt Sprache zu gelangen. System Eingang Farbsystem AUTO Blue Back → Sprache Deutsch Auswählen ▼▲ Einstellen ◄► Drücken Sie VOL -/ VOL +, um die gewünschte Sprache (Chinesisch, Englisch, Russisch, Arabisch und Deutsch) auszuwählen. Achtung Ist ein Kopfhörer angeschlossen, so wird der Ton nur über den Kopfhörer und nicht über den Bildschirm ausgegeben. -
Seite 9: Uhr (Optional)
Drücken Sie die Taste Down, um zum Punkt Zoom zu gelangen. Option Horizontal ↑↓ Vertikal → Zoom 16:9 Auswahl ▼▲ Einstellung◄► Durch Drücken der Tasten VOL -/ VOL + können Sie zwischen dem 4:3 und 16:9 Modus hin und her schalten. -
Seite 10: Die Fernbedienung
3. DIE FERNBEDIENUNG 3.1. ANSICHT Stumm AN / AUS Spiel beenden Kanal Auswahl Menü Lautstärke Call Bildmodus Timer AV1/AV2 Shift Sprache Kalender Horizontal verschieben Bildmodus Vertikal verschieben Achtung 1. RICHTEN SIE DIE FERNBEDIENUNG ZUR BEDIENUNG IMMER AUF DAS GERÄT. 2. VERMEIDEN SIE FEUCHTIGKEIT ODER ZU HOHEN DRUCK AUF DER FERNBEDIENUNG. -
Seite 11: Bedienung
3.2. BEDIENUNG • MUTE Drücken Sie diese Taste um den Ton Stumm zu schalten. Durch wiederholtes Betätigen, oder durch Drücken der Tasten VOL+/ VOL- wird die Stummschaltung deaktiviert. • POWER Durch Drücken dieser Taste schalten sie den Bildschirm AN / AUS. Drücken Sie die Taste im Spielemodus, um das Spiel zu verlassen. -
Seite 12: Ccd Farbkamera
4. CCD FARBKAMERA 4.1. ANSICHT 4.2. TECHNISCHE DATEN Kamera: Bildsensor Farb CCD Eingangsspannung DC12V – 32V ± 15%(350mA) Objektiv 2.9~3.6mm (optional) 135° Abtast-Modus 2:1 Interlace Auflösung 420 Zeilen S/N Ratio: <= 48dB(AGC Off) Video Ausgangs-Signal 1.0Vp-p 75 Ohm Gamma Karakteristik: 0.45 Synchronisation Interne Synchronisation... -
Seite 13: Kontroll-Box
5. FUNK KONTROLL-BOX 5.1. ANSICHT Masse (schwarz) DC 12-32V (rot) Rücklicht (braun) Nicht belegt (weiß) Ausgangs-Signale DC 12V Audio 1 Video 2 Masse Video 1 Masse Audio Rückwärts DC 12V Video 5.2. GRUNDLEGENDE BEDIENUNG 5.2.1. STROMANSCHLÜSSE Es existieren vier Anschlüsse zur Stromversorgung (Rot, Schwarz, Braun und Weiß). Die Kabel haben die folgenden Funktionen: ROTES KABEL (15 Ampere gesichert) Verbinden Sie dieses Kabel mit einer Standard +12 V oder +24 V Quelle. -
Seite 14: Darstellung Der Anschlüsse
6. DARSTELLUNG DER ANSCHLÜSSE Anschluss Stromversorgung Fahrzeugs: Befestigen Sie die Kamera 1 1. Masse (schwarz) Rückseite 2. Stromversorgung (rot) Fahrzeugs und verbinden Sie 3. Signal der Rückfahrleuchte diese mit dem CAM 1 Eingang / Schalter (braun) der Kontroll-Box. 4. Nicht belegt... -
Seite 15: Anhang
Bitte beachten Sie die lokalen Vorschriften und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Haushaltsmüll. Die korrekte Entsorgung Ihres Altgerätes ist ein Beitrag zur Vermeidung möglicher negativer Folgen für die Umwelt und die menschliche Gesundheit. LUIS Multimedia vertreten durch: KROJA GmbH...
