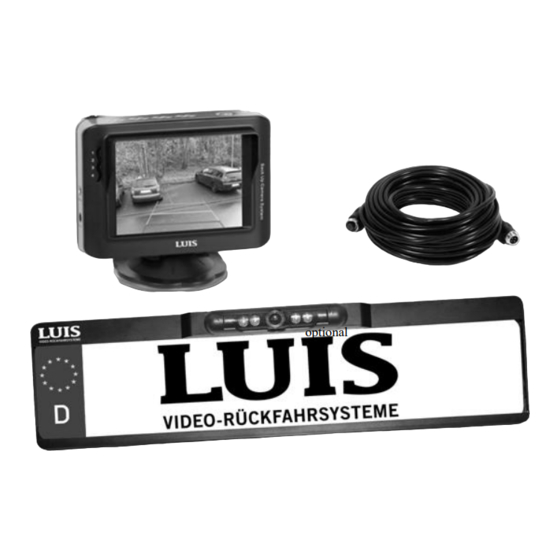

Video-Rückfahrsystem
LUIS T5 3,5" Monitor
Bedienungsanleitung
optional
Bitte lesen Sie sich diese Anleitung gut durch bevor Sie das Produkt benutzen.
Heben Sie diese für den weiteren Gebrauch gut auf.
Der Einbau ist nur durch einen eingetragenen KFZ-Meisterbetrieb zulässig,
da sonst keine Garantieansprüche geltend gemacht werden können!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Luis T5
Inhaltszusammenfassung für Luis T5
- Seite 1 Video-Rückfahrsystem LUIS T5 3,5“ Monitor Bedienungsanleitung optional Bitte lesen Sie sich diese Anleitung gut durch bevor Sie das Produkt benutzen. Heben Sie diese für den weiteren Gebrauch gut auf. Der Einbau ist nur durch einen eingetragenen KFZ-Meisterbetrieb zulässig, da sonst keine Garantieansprüche geltend gemacht werden können!
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSMAßNAHMEN ..........................3 1.1. WARNUNG VOR ELEKTRISCHEM SCHLAG ..................... 3 1.2. WICHTIGE SICHERHEITSHINWEISE ......................4 TFT LCD-BILDSCHIRM (OPTIONAL) ………………………………………………………………………….5 2.1. DAS GERÄT………………………………………………………………...………………………………...5 2.2. TECHNISCHE DATEN ............................ 5 2.3. DIE BEDIENUNG ............................6 DAS BILDSCHIRM-MENÜ ………………………………………………………………………………….6 2.4. DIE FERNBEDIENUNG ............................7 3.1. -
Seite 3: Sicherheitsmaßnahmen
1. SICHERHEITSMAßNAHMEN LESEN SIE DIE BEDIENUNGSANLEITUNG GUT DURCH! Bei der Installation und Bedienung muss die Anleitung genauestens befolgt werden. Produkt- und Funktionskenntnis vor der Installation, helfen Pannen und Schäden zu vermeiden. 1.1. WARNUNG VOR ELEKTRISCHEM SCHLAG ACHTUNG Gefahr eines elektrischen Schlags NICHT ÖFFNEN ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS... -
Seite 4: Wichtige Sicherheitshinweise
1.2. WICHTIGE SICHERHEITSHINWEISE WARNUNG DAS RÜCKFAHSYSTEM ENTBINDET DEN FAHRER NICHT VON SEINER SORGFALTSPFLICHT IM STRAßENVERKEHR GEM. DER STVO. ES IST LEDIGLICH ALS HILFSMITTEL ZU NUTZEN. WÄHREND DER FAHRT DARF DER FAHRER DEN MONITOR NICHT BEACHTEN. DIE AUFMERKSAMKEIT IST AUF DAS FÜHREN DES FAHRZEUGES ZU KONZENTRIEREN. -
Seite 5: Tft Lcd-Bildschirm (Optional)
2. TFT LCD-BILDSCHIRM 2.1. DAS GERÄT 1: Power 2: Kam 1/2 3: Bildeinstellung 2.2. TECHNISCHE DATEN Produkt: TFT-LCD-Farbbildschirm Display Typ: TFT-LCD-Farbbildschirm Bildschirmgröße: 3,5 Zoll Bildschirmformat: Anschlüsse: 8 Pin - Mini Pin Anschluss Eingangsspannung: DC12V Stromverbrauch: ca. 10W Auflösung: 320 (H) 240 (V) Lautsprecher: 2-Wege Gewicht:... -
Seite 6: Die Bedienung
2.3. DIE BEDIENUNG 1. POWER Taste Drücken Sie diese Taste um den Bildschirm AN/AUS zu schalten. 2. V1/V2 Taste Drücken Sie diese Taste um den benötigten Videoeingang auszuwählen. Während Sie die Taste betätigen wird der ausgewählte Eingang auf dem Bildschirm angezeigt. 3. -
Seite 7: Die Fernbedienung
3. DIE FERNBEDIENUNG 3.1. ANSICHT AN/AUS Kanal Auswahl Menü Menü + Menü - Bildmodus Achtung 1. RICHTEN SIE DIE FERNBEDIENUNG ZUR BEDIENUNG IMMER AUF DAS GERÄT. 2. VERMEIDEN SIE FEUCHTIGKEIT ODER ZU HOHEN DRUCK AUF DER FERNBEDIENUNG. ÖFFNEN SIE NIEMALS DIE FERNBEDIENUNG. 3. -
Seite 8: Bedienung
3.2. BEDIENUNG POWER Durch Drücken dieser Taste schalten sie den Bildschirm AN / AUS. MENU Drücken Sie diese Taste, um in das Menü zu gelangen. Für weitere Hinweise zur Bedienung des Menüs gehen Sie bitte zum Punkt DAS BILDSCHIRM-MENÜ. ... -
Seite 9: Technische Daten
4.2. TECHNISCHE DATEN Kamera: ¼“ Farb CCD Bildsensor Eingangsspannung DC12V ± 10% (150mA) Objektiv 2.69~3.58mm (optional) 180° TV System Elektonik Shutter 1/15-1/15,000sec / 1/60-1/15,000sec Synchronisation Interne Synchronisation Auflösung 420 Zeilen Empfindlichkeit 0Lux (IR LED AN) Auto S/N Ratio: <= 48dB(AGC Off) Weißabgleich Auto Auto... -
Seite 10: Anschlussskizze
5.3. ANSCHLUSSSKIZZE Befestigen Sie die Kamera 1 Rückseite Fahrzeugs und verbinden Sie diese mit dem CAM 1 Eingang des Systemkabels. Zur Beachtung: Schließen Sie bitte vor dem Einbau das System an eine Fahrzeugbatterie an und überprüfen Sie die Funktion der einzelnen Komponenten. Die Rückgabe eines bereits verbauten Systems ist nicht möglich. -
Seite 11: Anhang
Bitte beachten Sie die lokalen Vorschriften und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Haushaltsmüll. Die korrekte Entsorgung Ihres Altgerätes ist ein Beitrag zur Vermeidung möglicher negativer Folgen für die Umwelt und die menschliche Gesundheit. LUIS AG Brennerkoppel 5 D-22949 Ammersbek / Deutschland Installations- und Hilfe Hotline 0900 586 95 50 (2.-€... -
Seite 12: Garantiekarte
Garantiekarte Vielen Dank dass Sie sich für ein Produkt der LUIS AG entschieden haben. Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt. Für dieses Produkt übernehmen wir eine Garantie von 48 Monaten ab Rechnungsdatum. Sollten Sie innerhalb dieser Zeit einen technischen Fehler entdecken, bei dem Sie sich sicher sind dass es sich nicht um einen Bedienungsfehler handelt, (siehe Bedienungsanleitung) so sollten Sie das Gerät zusammen mit dieser...
