Nachfolgend für beide Montagevarianten:
•

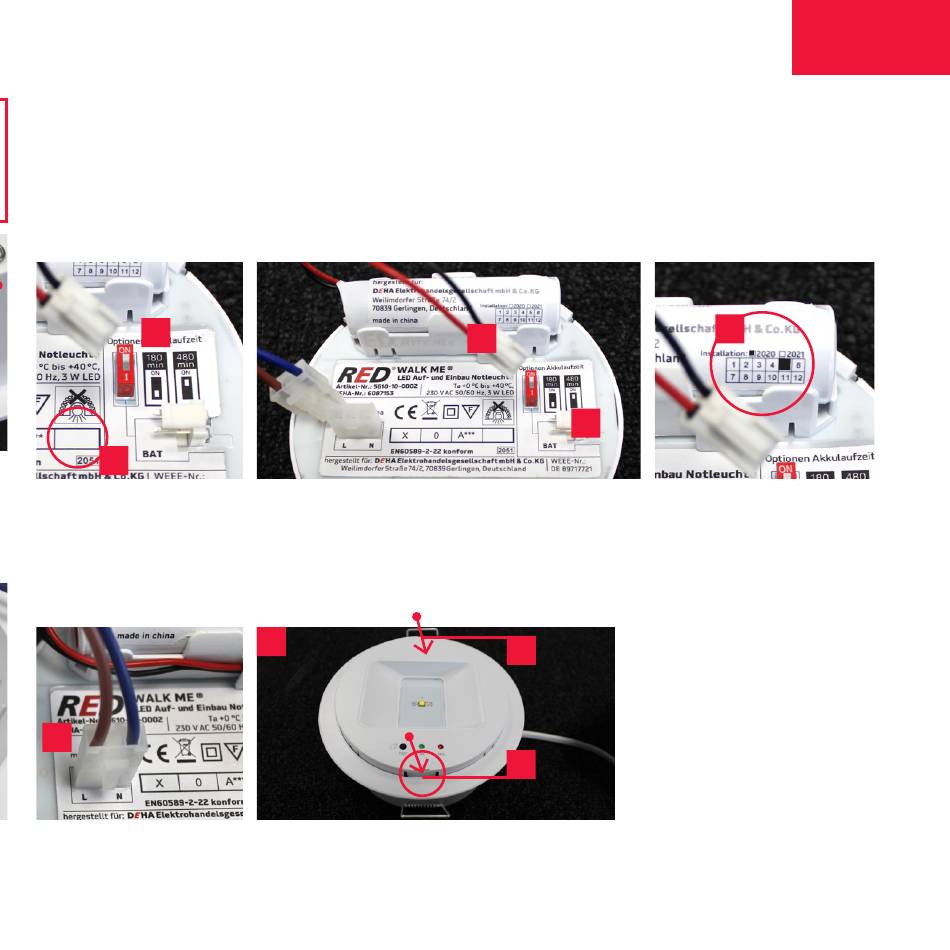

Stellen Sie die gewünschte Akkulaufzeit (180 min oder 480 min) mit dem roten Schalter ein.
Tragen Sie den Wert Ihrer Auswahl verbindlich im Kontrollfeld des Typenschildes ein (5).
•
Verbinden Sie den Stecker des Akkus mit der BAT Buchse der Notleuchtenplatine (6).
•
Kennzeichnen Sie Jahr und Monat des Installationszeitpunktes auf dem Akku durch Füllen der
entprechenden Felder (im Beispiel Mai 2020) (7).
F
5
5
•
Schließen Sie den Netzspannungsstecker des Leuchtengehäuses an der L N Buchse auf der
Rückseite des Leuchtenmoduls an (8).
•
Rasten Sie das fertig angeschlossene Leuchtenmodul durch gleichmäßigen Druck von oben in
das Leuchtengehäuse ein. Die korrekte Ausrichtung ist zu beachten (9).
8
F
9
F
Installation und Betrieb
6
6
•Besteht die Notwendigkeit
B
B
7
zum Ausbau (z.B. Wechel
des Akkus, Seite 11) mit
geeignetem Werkzeug
das Leuchtenmodul an
den Mulden
(B)
aus der
Arretierung hebeln.
08
