Installation und Betrieb
ACHTUNG:
Unterbrechen Sie vor Installationsbeginn jegliche Spannungsversorgung.
Beachten Sie dabei die 5 Sicherheitsregeln nach DIN VDE 0105-100. (Seite 4)

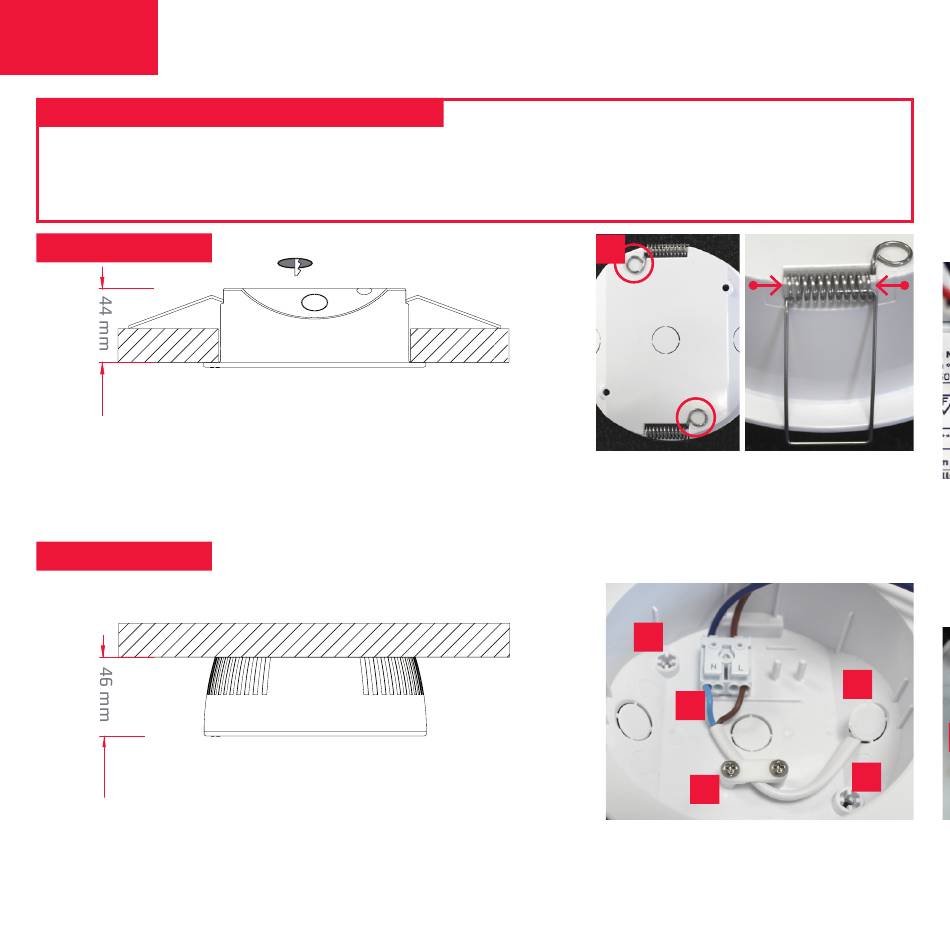

Einbaumontage
•
Einbaufedern am Leuchtengehäuse montieren (1).
•
Ø 115 mm Ausschnitt am Einbauort vorbereiten.
•
Am Leuchtengehäuse eine Zuleitungsabdeckung öffnen & 230 V AC Zuleitung einführen (2).
•
Leuchtengehäuse in Ø 115 mm Ausschnitt montieren
•
230 V AC Zuleitung an Pushdown-Klemmen anschließen und durch Zugentlastung fixieren (3).
Aufbaumontage
•
Montagelöcher am Einbauort vorbereiten. Leuchtengehäuse als Schablone verwenden (4).
•
Am Leuchtengehäuse eine Zuleitungsabdeckung öffnen & 230 V AC Zuleitung einführen (2).
•
Leuchtengehäuse mit Aufputz Ringblende montieren
•
230 V AC Zuleitung an Pushdown-Klemme anschließen und durch Zugentlastung fixieren (3).
Produktblende Ø 130 mm
Einbauausschnitt Ø 115 mm
