Installation und Betrieb
Auswahl und Installation der Linsenoptiken
ACHTUNG:
Bei Montage mehrerer WALK ME
einzelnen Leuchten nicht überschritten werden, damit eine durchgängige Beleuchtung
des Fluchtweges mit 1 Lux gewährleistet ist.
Dieser Maximalabstand ist abhängig von der Einbauumgebung und der Abstrahlcharak-
teristik der Leuchte.

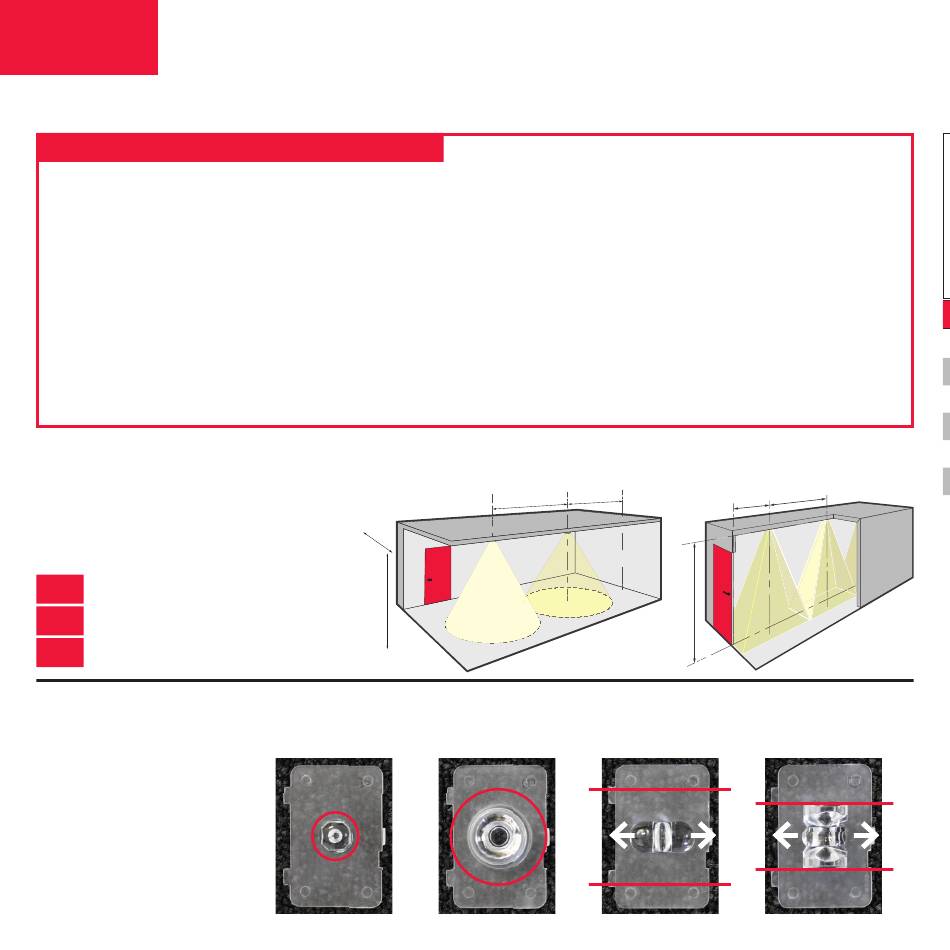

Um die Abstrahlcharakteristik der Leuchte an Ihre Einbauumgebung anzupassen, wählen
Sie je nach Anwendungsfall die passende Linse aus dem Lieferumfang. Achten Sie bei der
Montage auf die Ausrichtung der Leuchte (Linsen Typ C,D).
Einbauumgebung
A
Deckenhöhe
B
Wandabstand
C
Leuchtenabstand
Linsentyp
Abstrahlcharakteristik
Notleuchten darf ein Maximalabstand zwischen den
®
offene Bereiche
B
A
Typ A
Typ B
360° eng
360° weit
oder
Korridor und Gangbereiche
B
C
A
Typ C
direktional weit direktional eng
Leuchtrichtung
C
B
Typ D
Leuchtrichtung
A
