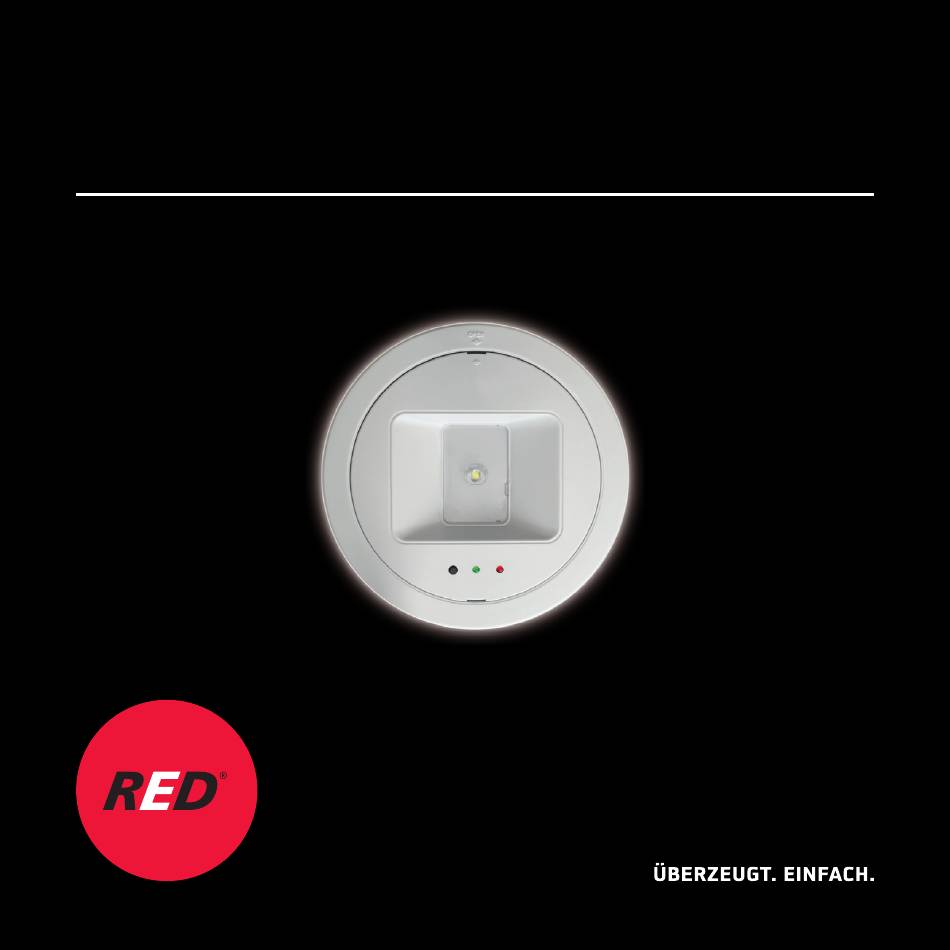

- Seite 1 LED Ein- und Aufbau Notleuchte WALK ME ® Nutzungsinformation Artikel-Typ: WALK ME ® Artikel-Nr.: 5610-10-0002 DEHA-Nr.: 6087153...
-
Seite 2: Inhaltsverzeichnis & Technische Daten
Inhaltsverzeichnis & Technische Daten Technische Daten & Lieferumfang 01-02 Bestimmungsgemäßer Gebrauch Sicherheitshinweise 03-04 Installation und Betrieb 05-10 Reinigung und Wartung Garantiebedingungen 12-13 Entsorgungshinweise & Herstellerkontakt Technische Daten Betriebsspannung 230 V AC, 50/60 Hz 3 h oder 8 h Akkulaufzeit einstellbar Farbtemperatur Nennlebensdauer 50.000 h Eingangsspannung 230 V... - Seite 3 Lieferumfang Im Lieferumfang enthalten sind: LED Ein- und Aufbau Notleuchte WALK ME ® bestehend aus, 1x Leuchtenmodul, 1x Li-Ion, 3,65 V 2,6 Ah Akku 1x Leuchtengehäuse 1x Aufputz Ringblende 4x Linsenoptiken 1x Satz Befestigungsmaterialien - Zugentlastung f. 230 V AC Zuleitung, 2 Schrauben - 2 Federn für Einbaumontage...
-
Seite 4: Bestimmungsgemäßer Gebrauch & Sicherheitshinweise
Bestimmungsgemäßer Gebrauch & Sicherheitshinweise Bestimmungsgemäßer Gebrauch Das Produkt dient der Ausleuchtung von Flucht- und Rettungswegen und ist nicht geeignet zur Raumbeleuchtung in Haushalten. Das Produkt darf nur in einer trockenen Umgebung betrieben werden. Jeder darüber hinaus gehende Gebrauch gilt als nicht bestimmungsgemäß. Für die aus nicht bestimmungsgemäßem Gebrauch resultierenden Schäden haftet allein der Betreiber/Benutzer des Produktes. - Seite 5 Sicherheitshinweise Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von dieser Anweisungen, wie das Produkt zu benutzen ist.
-
Seite 6: Auswahl Und Installation Der Linsenoptiken
Installation und Betrieb Auswahl und Installation der Linsenoptiken ACHTUNG: Bei Montage mehrerer WALK ME Notleuchten darf ein Maximalabstand zwischen den ® einzelnen Leuchten nicht überschritten werden, damit eine durchgängige Beleuchtung des Fluchtweges mit 1 Lux gewährleistet ist. Dieser Maximalabstand ist abhängig von der Einbauumgebung und der Abstrahlcharak- teristik der Leuchte. - Seite 7 Installation und Betrieb Abstandstabellen nach Einbauumgebung •Zum Einsetzen die Linse an der linken Seite der Mulde (Vorderseite Leuchte) anlegen. •Ausrichtung der Rastnasen beachten. (2 Rastnasen auf der linken Seite) •Durch vorsichtigen Schub nach links und Druck von vorne die Linse mit der Leuchte verrasten.
- Seite 8 Installation und Betrieb ACHTUNG: • Unterbrechen Sie vor Installationsbeginn jegliche Spannungsversorgung. Beachten Sie dabei die 5 Sicherheitsregeln nach DIN VDE 0105-100. (Seite 4) • • Einbaumontage Produktblende Ø 130 mm Einbauausschnitt Ø 115 mm • Einbaufedern am Leuchtengehäuse montieren (1). •...
-
Seite 9: Nachfolgend Für Beide Montagevarianten
Installation und Betrieb Nachfolgend für beide Montagevarianten: • Stellen Sie die gewünschte Akkulaufzeit (180 min oder 480 min) mit dem roten Schalter ein. Tragen Sie den Wert Ihrer Auswahl verbindlich im Kontrollfeld des Typenschildes ein (5). • Verbinden Sie den Stecker des Akkus mit der BAT Buchse der Notleuchtenplatine (6). •... - Seite 10 Installation und Betrieb Prüftaster Selbsttestfunktion Die LED-Notleuchte WALK ME ® verfügt über automatische sowie manuelle Selbsttest- funktion. Diese Testfunktionen stehen nur zur Verfügung, wenn die Leuchte seit mindestens 20 Stunden an die Netzspannung angeschlossen, und der Akku voll- ständig geladen ist.
- Seite 11 Installation und Betrieb Bedeutung der LED Status Anzeige LED leuchtet nicht: LED leuchtet grün: LED leuchtet rot: Netzspannung unter- Netzbetrieb Dauerbetriebstest brochen, keine Fehler fehlgeschlagen Leuchte ist im Blinken Akkubetrieb Blinken Fehler bei Betriebs- Funktionstest artwechsel schnelles Blinken schnelles Blinken Dauerbetriebstest Akku- / Ladefehler mögliche Fehlerquellen...
-
Seite 12: Reinigung Und Wartung
Reinigung und Wartung Reinigung Schalten Sie das Gerät aus, wenn Sie es reinigen. Verwenden Sie keine scharfen/aggressiven Reinigungsmittel. Ein nebelfeuchtes fusselfreies Reinigungstuch ist ausreichend. Wartung und Reparatur Störungssuche, Austausch, Montage und Wartung darf nur im kalten, spannungsfreien Zustand durch Elektrofachkräfte oder den Hersteller erfolgen. Dabei sind die 5 Sicherheitsregeln nach DIN VDE 0105-100 zu beachten. - Seite 13 Garantiebedingungen Garantiebedingungen Die nachstehenden Garantiebedingungen gelten für die Europäische Union. Die DEHA Elektrohandelsgesellschaft mbH & Co.KG räumt diese Garantieleistungen zusätzlich zu den gesetzlichen Gewährleistungsansprüchen aus dem Kaufvertrag ein und beeinträchtigt nicht die Rechte der Endverbraucher. 1. Die Garantie erstreckt sich auf Material-, Konstruktions- und/oder Fabrikationsfehler und gilt für das gesamte Produkt ausgenommen Leuchtmittel, Batterien, Starter und andere Ver- schleiß- bzw.
-
Seite 14: Garantiebedingungen
Garantiebedingungen Garantiebedingungen • Schäden am Produkt aufgrund von Krieg, Terrorismus, Brand, Unfall, Naturkatastrophen, beabsichtigtem oder versehentlichem Missbrauch, falschem Gebrauch, Nachlässigkeit oder unsachgemäßer Wartung sowie Einsatz unter unnormalen Bedingungen stellen keinen Ga rantiefall dar. • Unerhebliche und kosmetische Schäden am Produkt (unbeabsichtigt oder anderweitig), d.h. Schäden, die sich nicht auf den Betrieb und die Funktionen des Produktes auswirken, wie bei spielsweise Rost, Verschleiß... -
Seite 15: Entsorgungshinweise
Europäischen Union daher nicht über den unsortierten Siedlungsabfall entsorgt werden: Bitte informieren Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße Entsorgung. Batterien und Akkus müssen separat entsorgt werden. Herstellerkontakt DEHA Elektrohandelsgesellschaft mbH & Co.KG Weilimdorfer Straße 74/2 70839 Gerlingen, Deutschland Tel.: 07156 9457-0 www.deha.de www.wir-sind-red.de... - Seite 16 Rev0.2_20200528 DEHA Elektrohandelsgesellschaft mbH & Co. KG, Weilimdorfer Str. 74/2 70839 Gerlingen, Deutschland...
