4 Konfiguration des Geräts
4.1 Konfiguration Grundgeräte NZM
4.1 Konfiguration Grundgeräte NZM
4.2 Modbus-Register
22

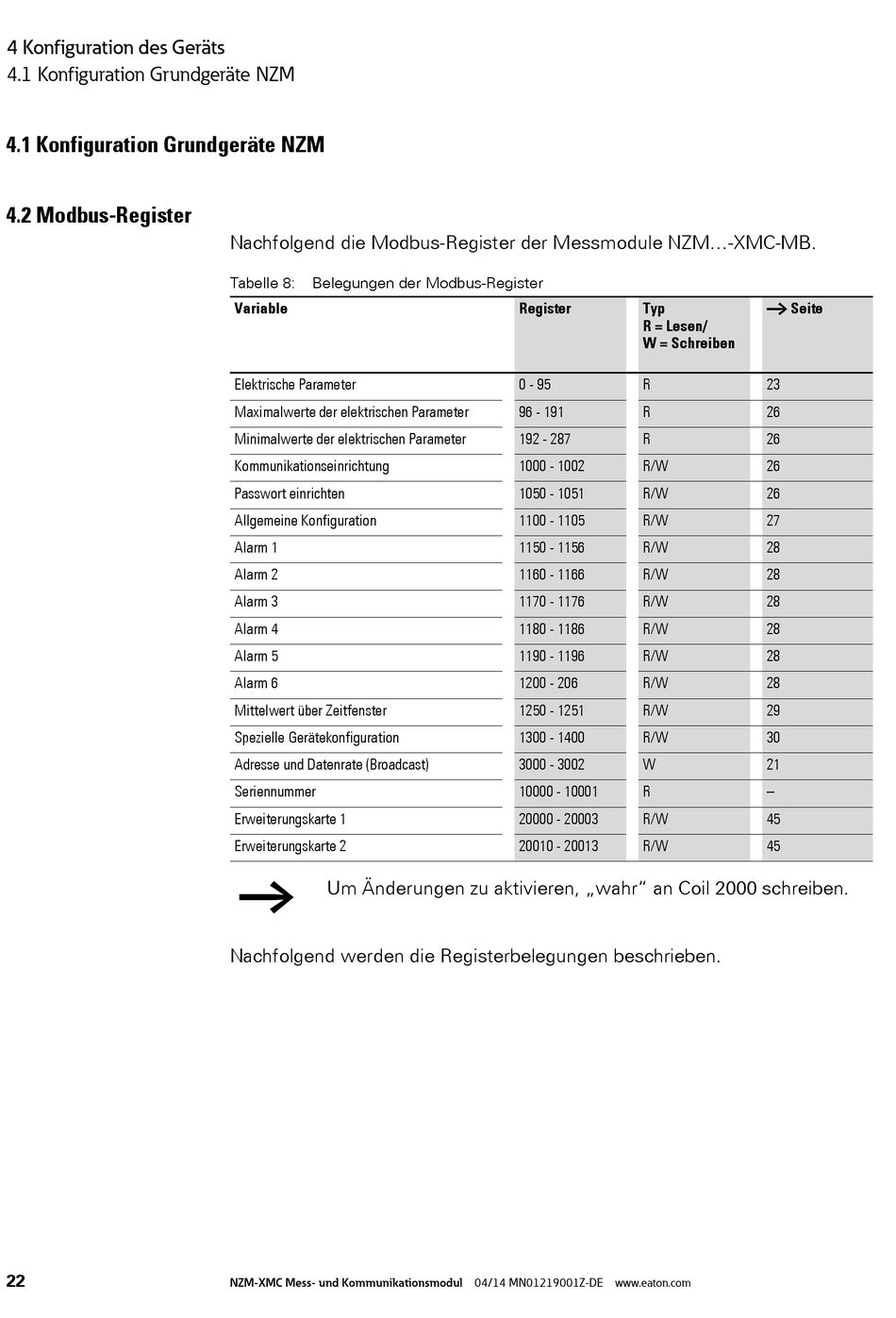

Nachfolgend die Modbus-Register der Messmodule NZM...-XMC-MB.
Tabelle 8:
Belegungen der Modbus-Register
Variable
Elektrische Parameter
Maximalwerte der elektrischen Parameter
Minimalwerte der elektrischen Parameter
Kommunikationseinrichtung
Passwort einrichten
Allgemeine Konfiguration
Alarm 1
Alarm 2
Alarm 3
Alarm 4
Alarm 5
Alarm 6
Mittelwert über Zeitfenster
Spezielle Gerätekonfiguration
Adresse und Datenrate (Broadcast)
Seriennummer
Erweiterungskarte 1
Erweiterungskarte 2
→
Um Änderungen zu aktivieren, „wahr" an Coil 2000 schreiben.
Nachfolgend werden die Registerbelegungen beschrieben.
NZM-XMC Mess- und Kommunikationsmodul 04/14 MN01219001Z-DE www.eaton.com
Register
Typ
R = Lesen/
W = Schreiben
0 - 95
R
96 - 191
R
192 - 287
R
1000 - 1002
R/W
1050 - 1051
R/W
1100 - 1105
R/W
1150 - 1156
R/W
1160 - 1166
R/W
1170 - 1176
R/W
1180 - 1186
R/W
1190 - 1196
R/W
1200 - 206
R/W
1250 - 1251
R/W
1300 - 1400
R/W
3000 - 3002
W
10000 - 10001
R
20000 - 20003
R/W
20010 - 20013
R/W
a Seite
23
26
26
26
26
27
28
28
28
28
28
28
29
30
21
–
45
45
