- Seite 1 05/10 MN01219001Z-DE Benutzerhandbuch ersetzt 07/09 AWB1230-1630de Mess- und Kommunikationsmodul NZM-XMC...
- Seite 2 Redaktionsdatum 05/10 umbenannt in MN01219001Z-DE. 1. Auflage 2009, Redaktionsdatum 07/09, 2. Auflage 2010, Redaktionsdatum 05/10, siehe Änderungsprotokoll im Kapitel „Zu diesem Handbuch“ © 2009 by Eaton Industries GmbH, 53105 Bonn Autor: Rainer Menden Redaktion: René Wiegand, Heidrun Riege Alle Rechte, auch die der Übersetzung, vorbehalten.
-
Seite 3: Gefährliche Elektrische Spannung
Gefahr! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten • Gerät spannungsfrei schalten • Damit ein Leitungs- oder Aderbruch auf der Signalseite nicht zu undefinierten • Gegen Wiedereinschalten sichern Zuständen in der • Spannungsfreiheit feststellen Automatisierungseinrichtung führen kann, • Erden und kurzschließen sind bei der E/A-Kopplung hard- und softwareseitig •... - Seite 4 • Es sind Vorkehrungen zu treffen, dass nach • An Orten, an denen in der Spannungseinbrüchen und -ausfällen ein Automatisierungseinrichtung auftretende unterbrochenes Programm Fehler Personen- oder Sachschäden ordnungsgemäß wieder aufgenommen verursachen können, müssen externe werden kann. Dabei dürfen auch kurzzeitig Vorkehrungen getroffen werden, die auch keine gefährlichen Betriebszustände im Fehler- oder Störfall einen sicheren...
-
Seite 5: Inhaltsverzeichnis
05/10 MN01219001Z-DE Inhalt Einleitung Zielgruppe Weitere Handbücher zu den Geräten Änderungsprotokoll Lesekonventionen Geräteübersicht Einleitung Gerätetypen Installation Montage Bedienung LED-Anzeigen – Impulsausgabe Netzwerkbetrieb Anschließen des Geräts – Anschlüsse für NZM…XMC-S0 verbinden – Anschlüsse für NZM…XMC-MB verbinden – Zusatzversorgung – Anschließen des Displays Konfiguration des Geräts Installation MODBUS-Register... - Seite 6 05/10 MN01219001Z-DE Display Einleitung Aufbau des Displays Display-Anzeigen in der Abfolge – Zeile 4 der Energiewerte – Maximal- und Minimalwerte anzeigen – Löschen der Maximal- und Minimalwerte Erweiterungskarten Relaiskarten – Karte mit zwei Relais – Karte mit vier Relais – Technische Daten –...
-
Seite 7: Einleitung
05/10 MN01219001Z-DE Einleitung Das vorliegende Handbuch dokumentiert die Messmodule NZM-XMC. Es beschreibt die beiden Gerätereihen NZMx- XMC-S0 sowie NZM…XMC-MB. Zielgruppe Das Handbuch richtet sich an Ingenieure und Elektrotech- niker. Für die Inbetriebnahme werden elektrotechnische Fachkenntnisse vorausgesetzt. Weitere Handbücher zu Zusätzliche Informationen zu den Messmodulen NZM-XMC den Geräten... -
Seite 8: Lesekonventionen
05/10 MN01219001Z-DE Einleitung Lesekonventionen In diesem Handbuch werden Symbole eingesetzt, die folgende Bedeutung haben: zeigt Handlungsanweisungen an. Für eine gute Übersichtlichkeit finden Sie auf den linken Seiten im Kopf die Kapitelüberschrift und auf den rechten Seiten den aktuellen Abschnitt. Ausnahmen sind Kapitelan- fangseiten und leere Seiten am Kapitelende. -
Seite 9: Geräteübersicht

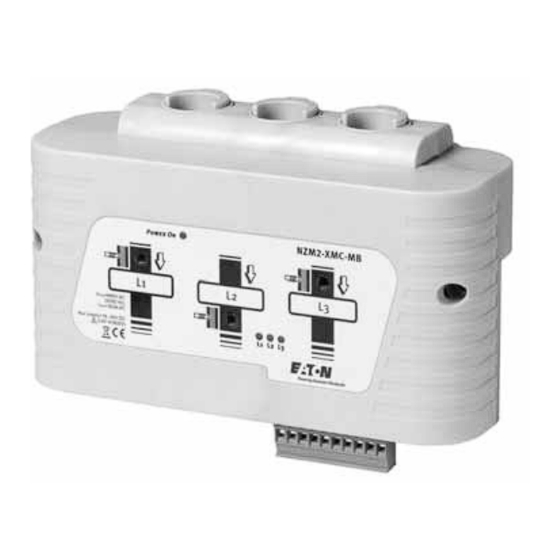

05/10 MN01219001Z-DE Geräteübersicht Einleitung Das NZM-XMC-Messmodul ist ein Messgerät für elektrische Größen bei 3-Phasen-Systemen. Es besitzt ein neuartiges Konzept für die Montage und Installation. Stromführende Leitungen werden durch das Gerät geführt. Dort befestigen Stanzschrauben das Gerät an den Leitungen und messen die Spannung. -
Seite 10: Gerätetypen
Hinweis auf Seite 7) wird auch eine mit MODBUS-Schnittstelle und Anzeigeschnittstelle angeboten. Des Weiteren wird ein Display mit LED-Anzeige zur Anzeige der Messwerte angeboten. Insgesamt stehen somit acht Typen des Mess- und Kommu- nikationsmoduls NZM-XMC zur Verfügung. Tabelle 1: Übersicht über die Gerätetypen Geräte?Typ Polzahl Maximaler... - Seite 11 05/10 MN01219001Z-DE Gerätetypen S0-Schnittstelle Die S0-Schnittstelle ist eine Hardware-Schnittstelle für die Übertragung von elektrischen Messwerten. Sie ist in der Norm DIN 43 864 definiert. Die Datenübertragung erfolgt mittels gewichteter Impulse (Impulse pro kWh); die Gewichtung ist abhängig vom Zählertyp. Beim Anschluss der Schnittstelle ist auf die Polarität zu achten, da der Ausgang als Transistor oder Optokoppler realisiert ist.
- Seite 12 05/10 MN01219001Z-DE...
-
Seite 13: Installation
05/10 MN01219001Z-DE Installation Montage Die Messmodule NZM-XMC gestatten zwei Montageopti- onen: Sie können entweder an einer Montageplatte oder „schwe- bend“ nur an den Stromleitern befestigt werden. Elektrischer Strom! Lebensgefahr! Nur Elektrofachkräfte und elektrotechnisch unterwiesene Personen dürfen die im Folgenden beschriebenen Arbeiten ausführen. - Seite 14 05/10 MN01219001Z-DE Installation Befestigen Sie das Gerät (falls gewünscht) an der Monta- geplatte. Das Gerät muss hierbei nicht gesondert befestigt werden, sondern wird lediglich von den Leitungen bzw. der Verteilerschiene festgehalten. M5 X 80 DIN 912 Abbildung 2: Befestigung auf der Montageplatte Ziehen Sie die Schrauben für die Leitungsklemmen fest.
-
Seite 15: Gefahr Durch Stromschlag
05/10 MN01219001Z-DE Montage Allen M2.5 Abbildung 3: Anziehen der Schrauben Gefahr durch Stromschlag! Tragen Sie hierbei Schutzhandschuhe und verwenden Sie einen isolierten Schraubenschlüssel. Die Schrauben müssen die Isolierung durchdringen und den Kupferleiter berühren, um eine Spannungsmessung zu ermöglichen. Für das Anziehen der Schrauben sind Imbussschlüssel mit Kugelkopf nicht geeignet. - Seite 16 05/10 MN01219001Z-DE...
-
Seite 17: Bedienung
Nachfolgend werden die Inbetriebnahme und der Betrieb des Messmoduls NZM-XMC beschrieben. LED-Anzeigen Das Messmodul NZM-XMC verfügt über vier LED-Anzeigen: • LED „Power On“: Rotes Blinken bedeutet, dass das Gerät angeschlossen ist und ordnungsgemäß arbeitet. • Die LEDs „L1“, „L2“ und „L3“ zeigen jeweils Folgendes –... -
Seite 18: Anschließen Des Geräts
05/10 MN01219001Z-DE Bedienung Anschließen des Geräts Anschlüsse für NZM…XMC-S0 verbinden Die nachfolgende Abbildung zeigt die Anschlüsse der Gerä- tevariante NZM…XMC-S0. 1 2 3 4 5 6 7 Pulse output Neutral voltage 24 V DC supply Impulsausgang Nullleiter Abbildung 4: Anschlüsse bei der Gerätevariante NZM…XMC-S0 Die nachfolgende Tabelle zeigt die Belegung der Anschlüsse. - Seite 19 05/10 MN01219001Z-DE Anschließen des Geräts Achtung! Bei der 3-poligen Version ist der Anschluss für den Null- leiter intern mit V (Neutralspannung) verbunden. Output Abbildung 5: Beschaltung mit externem Widerstand (+5...48 V DC) Output Abbildung 6: Beschaltung bei Nutzung des integrierten Wider- standes Die Energie-Impulsrate ist 15 Impulse/kWh (300 A).
-
Seite 20: Anschlüsse Für Nzm
05/10 MN01219001Z-DE Bedienung Anschlüsse für NZM…XMC-MB verbinden Die nachfolgende Abbildung zeigt die Anschlüsse der Gerä- tevariante NZM…XMC-MB. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 Exp card 2 Exp card 1 RS485 DISPLAY 24 V DC... - Seite 21 05/10 MN01219001Z-DE Anschließen des Geräts Verbindung Erläuterung Eingang 1 (referenziert auf GND) Eingang 1 (referenziert auf GND) Impulsausgang 2 (Collector) Impulsausgang 2 (Emitter) Impulsausgang 1 (Collector) Impulsausgang 1 (Emitter) Auslieferung 24-V-DC-Versorgungsspannung 2 × 7,62 mm Phoenix Contact GMVSTBR 2.5/2-ST-7.62 24 V Achtung! Pin 18 (24-V-DC-Versorgung) ist intern mit Pin 11 (E/A) verbunden.
-
Seite 22: Zusatzversorgung
05/10 MN01219001Z-DE Bedienung Zusatzversorgung Das Gerät muss mit einer Leistung von 3 W und einer DC- Spannung von 18 bis 36 V versorgt werden. Verwenden Sie für den Anschluss von Geräten mit 230 V das Gerät NZM-XCM-AC. Abbildung 8: Anschluss an die Zusatzversorgung... -
Seite 23: Anschließen Des Displays
05/10 MN01219001Z-DE Anschließen des Geräts Anschließen des Displays Zum Anschluss des Displays NZM-XMC-DISP sind die Pins 4 bis 7 beim Gerät NZM…XMC-MB vorgesehen. 4 x 0.5 mm H 03 W - F F 40 m 5 6 7 SV A B GND... - Seite 24 05/10 MN01219001Z-DE...
-
Seite 25: Konfiguration Des Geräts
05/10 MN01219001Z-DE Konfiguration des Geräts Tabelle 4: Zusammenfassung der MODBUS-Funktionscodes Funkti- Beschreibung onscodes Coil-Status lesen Bitvariablen lesen (Spulen) Status mehrerer Eingänge lesen Bitvariablen lesen (Eingänge) Mehrere Holding-Register lesen Wortvariablen lesen (Register) Mehrere Eingangs-Register lesen Wortvariablen lesen (Eingänge) Einzelne Spulen forcieren Bitvariable schreiben Einzelne Register forcieren Wortvariable schreiben... -
Seite 26: Installation
3002H Geräteadresse 1 - 255 3002L Baudrate 0: 9600 kBit/s 1: 19200 kBit/s 2: 38400 kBit/s 3: 56000 kBit/s 4: 57600 kBit/s Installation Das Gerät NZM-XMC ist für den Betrieb in mittelpunktgeer- deten Sternnetzen (Wye-Netze) mit vier Leitungen ausge- legt. -
Seite 27: Modbus-Register
05/10 MN01219001Z-DE MODBUS-Register MODBUS-Register Die untenstehende Tabelle listet die MODBUS-Register- Bereiche auf. Tabelle 6: Belegungen der MODBUS-Register Variable Register R = Lesen/ Seite W = Schreiben Elektrische Parameter 0 - 95 Maximalwerte der elektrischen Parameter 96 - 191 Minimalwerte der elektrischen Parameter 192 - 287 Kommunikationseinrichtung 1000 - 1002... -
Seite 28: Elektrische Parameter
05/10 MN01219001Z-DE Konfiguration des Geräts Elektrische Parameter Die Register 0 bis 95 (bzw. 287) speichern die vom Gerät gemessenen elektrischen Werte (Aktualwerte). Für jeden Wert sind zwei MODBUS-Register erforderlich. Jeder Parameter ist somit ein Register mit einer Länge von 32 Bit (vom Typ „long“ mit Vorzeichen). Das Register mit den geraden Nummern (linke Seite der Spalte „Register“... - Seite 29 05/10 MN01219001Z-DE MODBUS-Register Tabelle 7: Elektrische Parameter Parameter Einheit Para- Register Register Register meter Istwert Maximal- Minimal- wert wert high low high low high low Spannung L1 Strom L1 Wirkleistung L1 Blindleistung L1 Leistungsfaktor L1 Spannung L2 Strom L2 Wirkleistung L2 Blindleistung L2 Leistungsfaktor L2 Spannung L3...
- Seite 30 05/10 MN01219001Z-DE Konfiguration des Geräts Parameter Einheit Para- Register Register Register meter Istwert Maximal- Minimal- wert wert high low high low high low verbrauchte Wirkenergie L1 verbrauchte Wirkenergie L2 verbrauchte Wirkenergie L3 erzeugte Wirkenergie L1 erzeugte Wirkenergie L2 erzeugte Wirkenergie L3 verbrauchte induktive kVarh Blindenergie L1...
- Seite 31 05/10 MN01219001Z-DE MODBUS-Register Parameter Einheit Para- Register Register Register meter Istwert Maximal- Minimal- wert wert high low high low high low verbrauchte kapazitive kVarh Blindenergie L2 verbrauchte kapazitive kVarh Blindenergie L3 Scheinleistung L1 Scheinleistung L2 Scheinleistung L3 Temperatur ºC Maximale Aufnahme Wert 2 Maximale Aufnahme Wert 3...
-
Seite 32: Maximale Und Minimale Elektrische Parameter
05/10 MN01219001Z-DE Konfiguration des Geräts Maximale und minimale elektrische Parameter Die Register 96 bis 191 speichern die Maximalwerte jedes Parameters (siehe die Spalte „Maximal“ in Tabelle 7). Die Register 192 bis 287 speichern analog die erfassten Minimalwerte (siehe die Spalte „Minimal“ in Tabelle 7). Kommunikation (RS485) einrichten Zur Einrichtung der Kommunikation (RS485) dienen die Register 1000 bis 1002. -
Seite 33: Passwort Einrichten
05/10 MN01219001Z-DE MODBUS-Register Passwort einrichten Die Einstellungen können mit einem Passwort geschützt werden. Somit können keine Daten (versehentlich) gelöscht werden. Zum Einrichten des Passwortes dienen die beiden Register 1050 und 1051. Das Passwort ist auch erforderlich, um Änderungen an den Einstellungen vorzunehmen. -
Seite 34: Allgemeine Einrichtung
05/10 MN01219001Z-DE Konfiguration des Geräts Allgemeine Einrichtung Diese Variablen ermöglichen allgemeine Einstellungen. • Register 1101L legt fest, auf welcher Leitung das Gerät die Frequenz misst (Register 40h). • Die Register 1103 und 1104 legen die Impulsausgangs- rate fest. Der angegebene Wert ist die für jeden Impuls erforderliche Energie in Wh. -
Seite 35: Alarm Einrichten
05/10 MN01219001Z-DE MODBUS-Register Alarm einrichten Es können bis zu sechs verschiedene Alarmmeldungen (Last- warnungen) festgelegt werden. Die Einstellungen werden in sechs entsprechenden Registerbereichen (a Tabelle 8) gespeichert. Dies sind die Alarmeinstellungen für die Maximal- und Mini- malwerte, die Auslöseverzögerung, die zu überwachenden Parameter sowie für den Ausgang. -
Seite 36: Maximale Aufnahmewerte
05/10 MN01219001Z-DE Konfiguration des Geräts Maximale Aufnahmewerte Der gewählte Wert wird in während der gewählten Dauer in kurzen Zeitintervallen gemessen und der Durchschnitt der gemessenen Werte berechnet (Max. Aufnahme) . Der Durch- schnittswert ist ein gleitender Mittelwert, der nur aus den in der gewählten Periode ermittelten Einzelwerten besteht. -
Seite 37: Sonderbefehle
05/10 MN01219001Z-DE MODBUS-Register Einstellungstyp Relais: Einstellung Variable Spulen Digitale Ausgänge 0 - 9 Eingänge digital 10 - 19 Rücksetzen 2000 Leistungswerte löschen 2100 Maximalen Abnahmewert initialisieren 2101 Maximal- und Minimalwerte löschen 2102 Leistung (maximale/minimale, 2103 Abnahmewert) löschen Maximalen Abnahmewert löschen 2104 Sonderbefehle Kommunikationseinstellungen zurücksetzen... - Seite 38 05/10 MN01219001Z-DE Konfiguration des Geräts Spezielle Gerätekonfiguration Mit MODBUS-Register 1300 können die Stromrichtung und die Phasenfolge wie folgt umgeschaltet werden: • Bit 0: – 0 = Tatsächlicher Stromfluss in Richtung Pfeil auf dem Gerät. – 1 = Tatsächlicher Stromfluss entgegen der Pfeilrichtung auf dem Gerät.
- Seite 39 05/10 MN01219001Z-DE MODBUS-Register Digitale Ausgänge Für die Digital-Ausgänge steht der Bereich von 0 bis 9 zur Verfügung. Digital-Ausgänge verwenden ein isoliertes Halb- leiterrelais mit einem allgemeinen Anschluss. Digital-Ausgänge aktivieren/deaktivieren/Zustand auslesen • 0, 1: die Digital-Ausgänge der Hauptplatine • 2 bis 5: Erweiterungskarte 1 •...
-
Seite 40: Maximalen Abnahmewert Löschen
05/10 MN01219001Z-DE Konfiguration des Geräts Maximalen Abnahmewert löschen Diese Einstellung löscht nur den berechneten Wert für die maximale Abnahme; die Werte in der Akkumulationsmatrix bleiben erhalten. Die Einstellung wird auf 0 zurückgesetzt. -
Seite 41: Display
05/10 MN01219001Z-DE Display Einleitung Das Display NZM-XMC-DISP dient zur Anzeige der von den Grundgeräten gemessenen elektrischen Variablen. Die Datenübertragung erfolgt über eine RS485-Schnittstelle. Die Anzeige übernimmt die Master-Funktion bei der Kommunikation und fragt das Messgerät regelmäßig ab, um die elektrischen Parameter auszulesen. -
Seite 42: Display-Anzeigen In Der Abfolge
05/10 MN01219001Z-DE Display Display-Anzeigen in der Die folgenden Abbildungen zeigen exemplarisch gemessene Abfolge Werte in der Abfolge, wie sie am Display angezeigt werden, indem mittels der Pfeil-Taste „weitergeblättert“ wird. Abbildung 10: Abfolge der Display-Anzeigen (Beispiel) • Die erste (d. h. linke) Display-Anzeige zeigt die Spannung (gemessen in Volt, V) an. -
Seite 43: Zeile 4 Der Energiewerte
05/10 MN01219001Z-DE Display-Anzeigen in der Abfolge • Das nächste Display zeigt die entsprechenden Angaben zur Scheinleistung. • Das letzte Display zeigt Werte (Frequenz, Leistungsfaktor) für die 3-Phasen. Ein erneutes Drücken der Pfeil-Taste startet den Display-Zyklus von Neuem. Zeile 4 der Energiewerte Indem Sie (ausgehend von der ersten Display-Anzeige) die Pfeil-Taste zwei Sekunden lang gedrückt halten, wechselt die Anzeige der Zeile 4 zwischen den unterschiedlichen... -
Seite 44: Löschen Der Maximal- Und Minimalwerte
05/10 MN01219001Z-DE Display Löschen der Maximal- und Minimalwerte Sie löschen die angezeigten Maximal- und Minimalwerte, indem Sie die beiden Tasten max und min gleichzeitig drücken. Indem Sie die max-Taste drücken, wechseln Sie zwischen den Optionen „ja“ (yes) und „nein“ (no) (a Abbildung 13). - Seite 45 05/10 MN01219001Z-DE Display-Anzeigen in der Abfolge Sie sehen daraufhin folgende Display-Anzeige, in der die Default-Maske festgelegt wird. Abbildung 15: Standardmäßige Anzeige nach dem Löschen der Leistungswerte Nach Drücken der Pfeil-Taste erscheint die nachfolgende Anzeige. Hier wird der Default-Wert der Energieanzeige der Zeile 4 festgelegt.
- Seite 46 05/10 MN01219001Z-DE...
-
Seite 47: Erweiterungskarten
2 oder 4 Relais zur Verfügung gestellt. Die Relais können manuell geschaltet oder mit Alarmen verknüpft werden. Technische Daten a Seite 44. Karte mit zwei Relais +NZM-XMC-2DO-R NZM...-XMC-MB Abbildung 18: +NZM-XMC-2D0-R, zwei Wechsler Karte mit vier Relais +NZM-XMC-4DO-R NZM...-XMC-MB Abbildung 19: +NZM-XMC-4D0-R, vier Schließer... -
Seite 48: Technische Daten
Jedes Relais ist mit einem MODBUS-Coil verknüpft, d. h. der gewünschte Zustand Low/High wird auf ein verknüpftes MODBUS-Coil geschrieben (MODBUS-Befehl 05). Coil Ausgänge NZM-XMC: Ausgang Q1 NZM-XMC: Ausgang Q2 Relaiskarte 1: Ausgang RL1 Relaiskarte 1: Ausgang RL2 Relaiskarte 1: Ausgang RL3... -
Seite 49: Modbus (Rs485) Erweiterungskarte
Relaiskarten konfiguriert werden. MODBUS (RS485) Mit der MODBUS-Erweiterungskarte wird eine zusätzliche Erweiterungskarte MODBUS-Schnittstelle zur Verfügung gestellt. +NZM-XMC-MB 1 2 3 4 5 6 NZM...-XMC-MB Abbildung 20: +NZM-XMC-MB , zusätzliche MODBUS-Erweite- rungskarte Table 9: PIN-Belegung Belegung 1, 2 Abschlusswiderstand 120 O B RS485... -
Seite 50: Technische Daten
05/10 MN01219001Z-DE Erweiterungskarten Technische Daten +NZM-XMC-MB Protokoll MODBUS-RTU/RS485 Befehle 03, 04 Trennung 2750 V Übertragungsrate 9600, 19200, 38400, 56000, 57600, 115200 Parität keine, ungerade, gerade Stopp bits Verbindung Phoenix Contact MC 1.5/6-ST-3.5 oder gleichwertig Konfiguration Der Schreibzugriff auf die Konfigurationsregister erfolgt über den MODBUS. -
Seite 51: Analog-Erweiterungskarte
1 - 8 bit 20002L Stopp bits 0 - 1 bit, 1 - 2 bits Die Änderungen werden nach dem Reset des NZM-XMC übernommen. Analog-Erweiterungskarte Dem Leistungsschalter wird ein isolierter analoger Ausgang zur Verfügung gestellt. Der Ausgang kann über die MODBUS-Register als Strom- oder Spannungsausgang festgelegt werden. -
Seite 52: Technische Daten
05/10 MN01219001Z-DE Erweiterungskarten Table 10: PIN-Belegung Belegung 1, 2, 3 V+/I 4, 5, 6 V-/I Technische Daten Einheit +NZM-XMC-1AO Maximale Belastung bei Stromausgang Interne Impedanz bei Spannungsausgang Trennung 2750 Verbindung Phoenix Contact MC 1.5/6-ST-3.5 oder gleichwertig Konfiguration Der Schreibzugriff auf die Konfigurationsregister erfolgt über den MODBUS. - Seite 53 1- 4 - 20 mA, 2 - 0 - 10 mA, 20014L Parameter 0 - 48 Die Änderungen werden nach dem Reset des NZM-XMC übernommen. Beispiel: Der Anwender möchte einen analogen Stromausgang, 0 - 20 mA, mit dem Parameter "Spannung Phase 1"...
-
Seite 54: Digital-Erweiterungskarte
48 V DC zur Verfügung gestellt. Die Funktion E/A kann über die MODBUS-Register festgelegt werden. +NZM-XMC-4DI-4DO 1 2 3 4 5 6 NZM...-XMC-MB Abbildung 22: +NZM-XMC-4DI-4DO, 4 isolierte Digitalanschlüsse Table 11: PIN-Belegung Belegung Versorgung E/A 1 E/A 2 E/A 3... -
Seite 55: Technische Daten
05/10 MN01219001Z-DE Digital-Erweiterungskarte Technische Daten Einheit +NZM-XMC-4DI-4DO Maximale Ein-/Ausgangsspannung Ausgangsspannung bei logisch high (ohne externe Spannungsversorgung) Eingangsimpedanz Ausgangsimpedanz Trennung 2750 Verbindung Phoenix Contact MC 1.5/6-ST-3.5 oder gleichwertig Konfiguration Die Digital-Erweiterungskarte ist auf Steckplatz 1 instal- liert. MODBUS Beschreibung Bereich 20000 Konfiguration 0 - …... - Seite 56 05/10 MN01219001Z-DE Erweiterungskarten Die Änderungen werden nach dem Reset des NZM-XMC übernommen.
-
Seite 57: Anhang
05/10 MN01219001Z-DE Anhang Technische Daten Einheit NZM…-XMC-S0 NZM…-XMC-MB Allgemeines Abmessungen 209 x 91 x 132 (3-polig) 209 x 91 x 132 (3-polig) 251 x 91 x 132 (4-polig) 251 x 91 x 132 (4-polig) Gewicht 850 (3-polig) 850 (3-polig) 975 (4-polig) 975 (4-polig) Stoff UL94-V0... - Seite 58 05/10 MN01219001Z-DE Anhang Einheit NZM…-XMC-S0 NZM…-XMC-MB Strommessung Bemessungsbetriebsstrom A AC 300 (300-A-Version) 500 (500-A-Version) maximaler Strom A AC 350 (300-A-Version) 740 (500-A-Version) Maximaler Stromstoß 1s Frequenz 45 - 200 45 - 200 Kategorie EN61010 CAT IV-600 V CAT IV-600 V Leistungsmessung maximale Leistung (pro Phase) kW Genauigkeit...
-
Seite 59: Digitalausgang
05/10 MN01219001Z-DE Technische Daten Einheit NZM…-XMC-S0 NZM…-XMC-MB Umgebungsbedingungen Arbeitstemperatur ºC -15 - +65 -15 - +65 Lagertemperatur ºC -40 - +80 -40 - +80 Feuchtigkeit (ohne Betauung) 5 - 95 5 - 95 maximale Betriebshöhe 2000 2000 IP-Schutzklasse IP20 IP20 Digitalausgang maximale Spannung maximaler Strom... - Seite 60 05/10 MN01219001Z-DE...
-
Seite 61: Stichwortverzeichnis
Digitale Ausgänge ..........35 Digital-Eingang ............35 Display anschließen ..........19 Display-Anzeige ..........5, 37 Drucktaster ............37 Einstellungen allgemeine ...........30 zurücksetzen ..........35 Geräteadresse ..........22, 28 Kommunikation ...........28 LED-Anzeigen ............13 Messmodule ............3 MODBUS-Register ..........23 Montageplatte ............9 NZM-XMC-DISP ...........37 NZM-XMC-DISP (Display) ........37 Parameter elektrische ............25 Parität ..............28... - Seite 62 05/10 MN01219001Z-DE Stichwortverzeichnis Passwort .............29 festlegen ............29 löschen ............29 Protokoll .............28 Relaiskarten ............43 Rücksetzen ............35 S0-Schnittstelle .............7 Seriennummer .............22 Sternnetz Mittelpunktgeerdetes ......13, 22 Stoppbits .............28 Warnmeldungen ..........31 Zusatzversorgung ..........18...
