Hardware Installation / Hardwareinstallation / Hardware
3
installeren

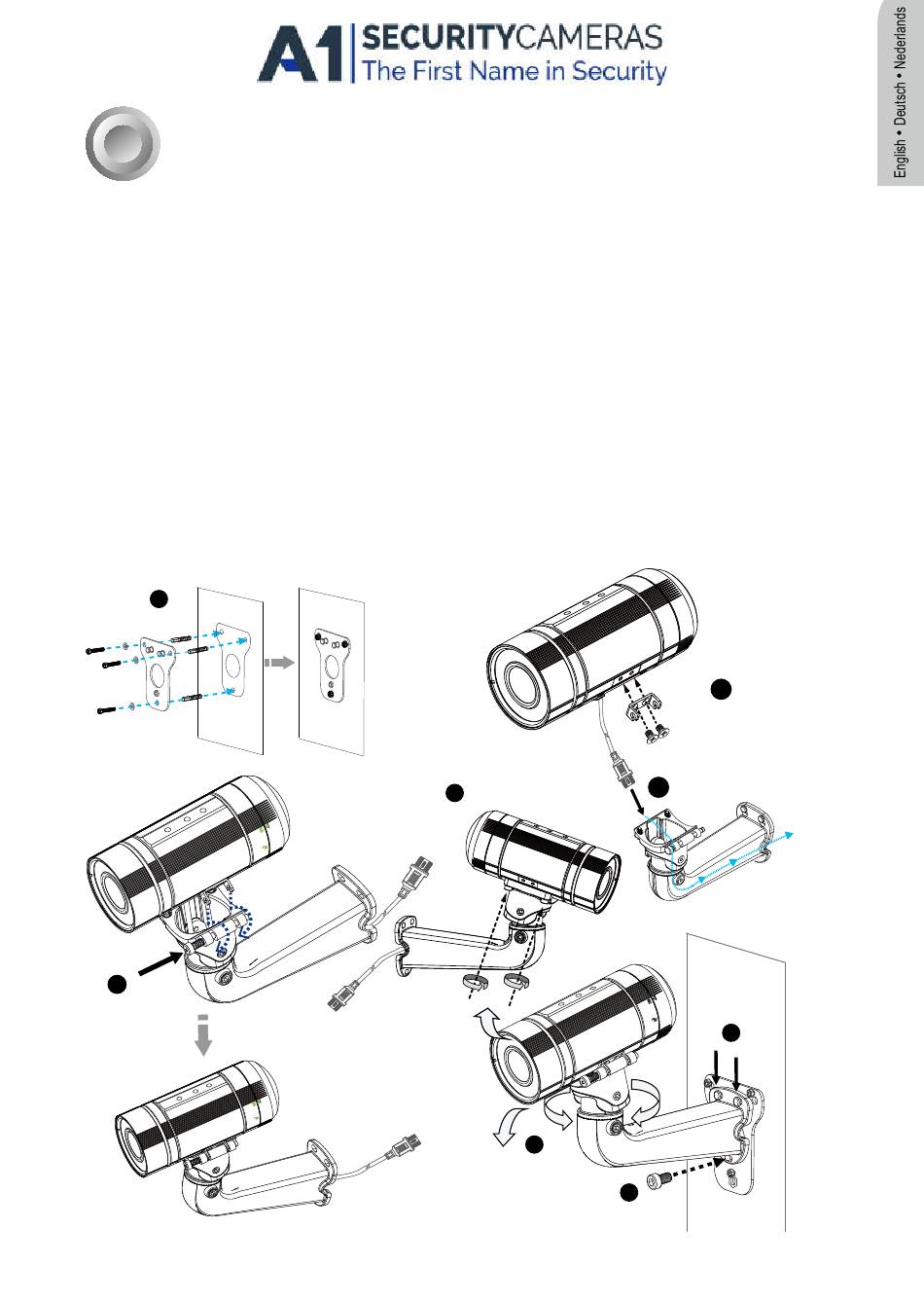

1. Attach the alignment sticker to the wall. Drill four holes into the wall. Then hammer the supplied
plastic anchors into the holes and secure the plate with supplied screws.
Bringen Sie den Ausrichtungsaufkleber an der Wand an. Bohren Sie vier Löcher in die Wand.
Bringen Sie dann die beiliegenden Plastikdübel an den Löchern an und befestigen Sie die Platte
mit den beiliegenden Schrauben.
Breng de aligneersticker aan de op muur. Boor vier gaten in de muur. Hamer dan de bijgeleverde
plastic ankers in de gaatjes en bevestig de plaat met de bijgeleverde schroeven.
2. Fix the intersection bracket to the side of the Network Camera with two screws.
Befestigen Sie die Kipphalterung mit zwei Schrauben an beiden Seiten der Netzwerkkamera.
Bevestig het intersectie rek aan de kant van de netwerk camera met twee schroeven.
3. Feed the RJ45 cable through the front opening of the wall mount bracket. (If you want to use
external devices such as sensors and alarms, please refer to the assembling steps on the next
page.)
Führen Sie das RJ45 Kabel durch die vordere Öffnung der Wandhalterung. (Falls Sie
externe Geräte wie z.B. Sensoren und Alarmgeräte benutzen möchten, lesen Sie bitte die
Installationsschritte auf der nächsten Seite.)
Plaats de RJ45 kabel door de voorste poening van de beugel van de muurbevestiging. (Als
u gebruik wilt maken van externe apparaten, zoals sensoren en alarm, kijkt u in de montage
instructies op de volgende pagina.)
1
4
Available from A1 Security Cameras
www.a1securitycameras.com email: sales@a1securitycameras.com
5
8
EN-3
2
3
6
7
