Quick Installation Guide
English
Outdoor Day/Night Weather-proof
Français
Español
Deutsch

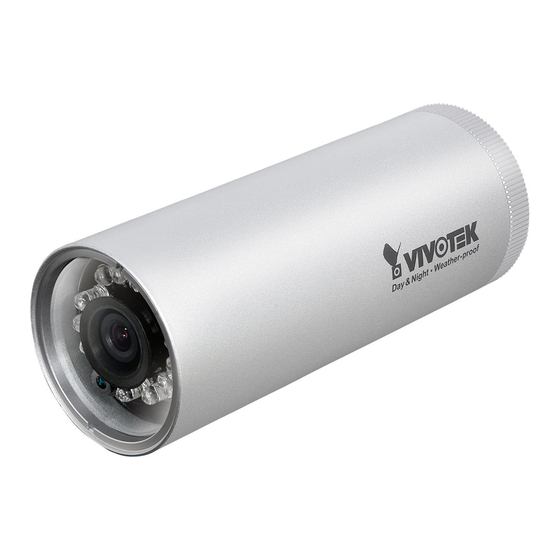

IP7330
IP7330
This guide describes the basic functions of IP7330.
This guide describes the basic functions of IP7330.
All d t il d i f
All detailed information is described in the user's manual.
Türkçe
Português
Italiano
ti
i d
Русский
Česky
Polski
Svenska
ib d i th
IP Sur veillance
'
l
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vivotek IP7330
Inhaltszusammenfassung für Vivotek IP7330
- Seite 1 Polski Svenska IP7330 IP7330 This guide describes the basic functions of IP7330. This guide describes the basic functions of IP7330. All detailed information is described in the user's manual. All d t il d i f ib d i th...
-
Seite 2: Warnung Vor Der Installation
Warnung vor der Installation Netzwerkkamera bei Rauchentwicklung Hinweise zur Betriebstemperatur oder ungewöhnlichem Geruch sofort siehe Benutzeranleitung. abschalten. Wenden Sie sich in solchen Fällen an Ihren Fachhändler. Netzwerkkamera bei Gewittern nicht Netzwerkkamera nur auf feste anfassen. Unterlagen abstellen. Netzwerkkamera nicht fallen lassen. Keine Fremdkörper, z. -
Seite 3: Packungsinhalt Kontrollieren
Packungsinhalt kontrollieren IP7330 Wasserdichte Verbindungsstücke (3 Öffnungen, für Backup) Silica-Gel Kameraständer Netzadapter RJ45 Buchse an Buchse Steckvorrichtung Kurzinstallationsanleitung / Software-CD Garantiekarte ST7501 Central Management Software DE-50... -
Seite 4: Beschreibung Der Teile
Beschreibung der Teile Vorderseite IR-LED Linse Lichtsensor Rückseite Status LED Rückstellungsschalter Anschlüsse Allgemein E/A Anschlussleiste Ethernet 10/100 RJ45 Anschluss Stromkabelbuchse (schwarz) DE-51... -
Seite 5: Hardwareinstallation
Hardwareinstallation 1. Lösen Sie die wasserfesten Verbindungsstücke und entfernen Sie dann das Gummi. 2. Lösen Sie die hintere Abdeckung. 3. Reißen Sie die Aluminiumfolie des Vakuumbeutels ab und nehmen das Silica-Gel heraus. Tragen Sie das enthaltene Silica-Gel an der Innenseite der Netzwerkkamera auf. -
Seite 6: Netzwerkverwendung
Netzwerkverwendung Allgemeine Verbindung (ohne PoE) 1. Falls Sie externe Geräte, wie Sensoren und Alarmanlagen haben, so stellen Sie eine Verbindung mit der Allgemeinen E/A Anschlussleiste her. 2. Verwenden Sie die mitgelieferten RJ45 AV24V: 24V+ AV24V AC24V: 24V- Buchse an Buchse Steckvorrichtung, um AC24V : Digitaler Eingang die Netzwerkkamera an einen Schalter... - Seite 7 Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes Ethernetkabel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit PoE mithilfe eines Ethernetkabels. PoE Switch Bei Verwendung eines Switch ohne PoE Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera und einem Switch ohne PoE zwischen zu schalten.
-
Seite 8: Ip-Adresse Zuweisen
Installation Wizard 2 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in demselben LAN. 4. Nach dem Suchvorgang wird sich das Hauptinstallationsfenster öffnen. Klicken Sie auf die MAC-Adresse, die mit der Adresse am Boden des Gerätes übereinstimmt, um den Internet Explorer mit der Netzwerkkamera zu verbinden. - Seite 9 Betriebsfertig 1. Zugriff auf die Netzwerkkamera aus dem Internet. 2. Erhalten Sie Live – Videoaufnahmen mittels Internet Browsern oder durch Aufnahmeprogramme. Beachten Sie für das weitere Setup die Benutzeranleitung auf der Software-CD. DE-56...
