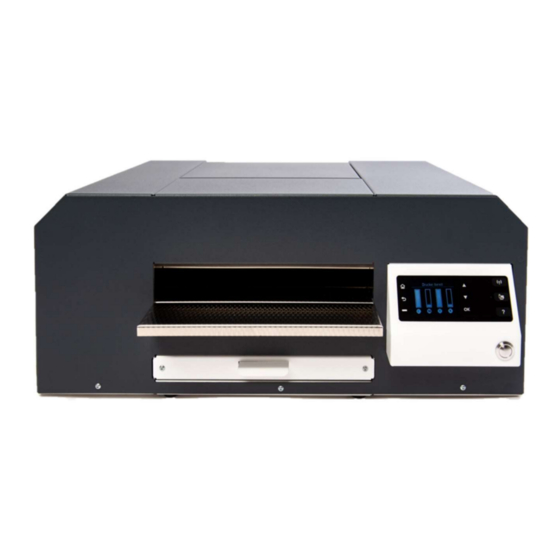

- Seite 1 IDP-2103 / IDP-2103-S (Ink-Document-Printer) Quick Guide KOMDRUCK AG Auf der Binn 7-9 D-64658 Fürth (Odenwald) Fon: +49 (0)6253 - 20256-0 www.komdruck.de Fax: +49 (0)6253 - 20256-111 Mail: info@komdruck.de...
-
Seite 2: Drucker Vorbereiten
Verpackung bitte aufbewahren. Rücksendung des Druckers für Service- oder Reparaturzwecke nur im Originalkarton. Eventuelle Schäden melden Sie bitte an die KOMDRUCK AG. Sollte der Verpackungsinhalt nicht vollständig sein, wenden Sie sich an Ihren Händler oder direkt an die Firma KOMDRUCK 2. Drucker vorbereiten ... -
Seite 3: Netzteil Anschließen
3. Netzteil anschließen Das Anschlussfeld befindet sich auf der Rückseite des Druckers im linken Bereich. Bitte den lila Netzteilstecker in die linke Netzteil-Buchse (lila) einführen. Sobald das Netzteil mit dem Stromnetz verbunden ist, bitte den Drucker einschalten. Um den Drucker einzuschalten, auf den Knopf auf der rechten Seite an der Druckervorderseite drücken. -
Seite 4: Treiberinstallation
Mit der Toolbox können Sie auf Wartungsinformationen zum Drucker zugreifen. Bitte laden Sie sich den aktuellen KOMDRUCK IDP-2103 / IDP-2103-S Treiber auf unserer Internetseite www.komdruck.de unter dem Modul Service Downloadbereich herunter. Drucken Sie die Windows Testseite aus. Der Drucker ist betriebsbereit und kann verwendet werden. - Seite 5 7. Bedienfeld Erläuterung Bedienfeld Über das Bedienfeld können Sie die Funktionsweise und die Einstellungen für den Drucker ändern, Berichte drucken, Tintenfüllstände ansehen, Druckaufträge abbrechen und neu starten. In der Startanzeige auf der Bedienfeldanzeige, werden die für den Drucker verfügbaren Funktionen angezeigt. Home-Taste: Tippen Sie auf die Home-Taste, um von einer beliebigen Anzeige aus zur Startanzeige zurückzukehren.
-
Seite 6: Menü: Einrichtung
Fragezeichen-Taste: Anzeige folgender Druckerdaten: Druckername Produktnummer Seriennummer Servicenummer MAC-Adresse Firmware-Version 8. Status Tintenfüllstände: Zeigt die geschätzten Tintenfüllstände an. 8. Menü: Einrichtung Über die Option der Anzeige Menü „Einrichtung“ können Sie Einstellungen in folgenden Bereichen vornehmen: 1. -
Seite 7: Menü Netzwerk
3. Berichte drucken In diesem Untermenü können Sie folgende Bericht drucken: Druckqualitätsbericht Netzwerkkonfigurationsseite Bitte ein Blatt Papier in den manuellen Einzelblatt-Einzug legen, nachdem die jeweilige Anwendung gestartet wurde. 9. Menü: Infos zu Patrone Über die Option der Anzeige Menü „Infos zu Patrone“ erhalten Sie Informationen zu folgenden Bereichen und können diverse Einstellungen vornehmen: ... - Seite 8 Steckplätze einsetzen. Die Felder sind entsprechend farblich gekennzeichnet 4. Die Druckkopf-Verriegelung wieder herunterklappen und den Gehäuse-Deckel schließen. Bestellinformationen D-KD-IDP-2103 KOMDRUCK IDP-2103 (Ink-Dokument-Printer) Full-Pigment D-KD-IDP-2103-S KOMDRUCK IDP-2103 (Ink-Dokument-Printer) mit Sheetfeeder Full-Pigment V-KD-IDP2K-PB Ink-Cartridge-Pigment-Black (78ml) für IDP-2103 Serie V-KD-IDP2K-PC Ink-Cartridge-Pigment-Cyan (26ml) für IDP-2103 Serie V-KD-IDP2K-PM Ink-Cartridge-Pigment-Magenta (26ml) für IDP-2103 Serie...
