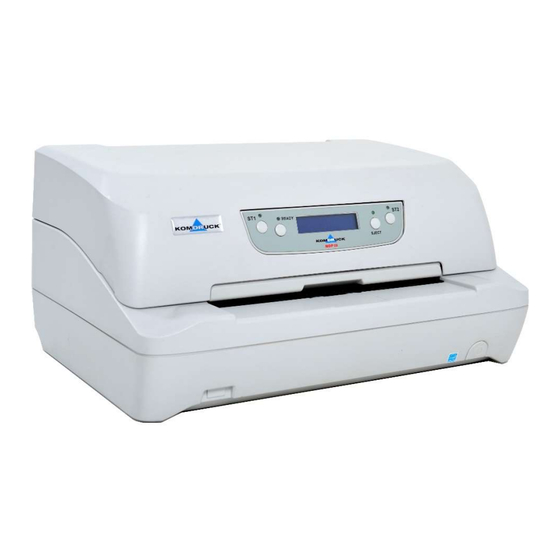

- Seite 1 MDP-III (Multi-Document-Printer) Erste Schritte KOMDRUCK AG Auf der Binn 7-9 D-64658 Fürth (Odenwald) Fon: +49 (0)6253 - 20256-0 www.komdruck.de Fax: +49 (0)6253 - 20256-111 Mail: info@komdruck.de...
-
Seite 2: Drucker Vorbereiten
Farbbandkassette Netzkabel Bedienungsanleitung (Erste Schritte) Eventuelle Schäden melden Sie bitte an die KOMDRUCK AG. Sollte der Verpackungsinhalt nicht vollständig sein, wenden Sie sich an Ihren Händler oder direkt an die Firma KOMDRUCK AG. 2. Drucker vorbereiten Stellen Sie den Drucker an einen geeigneten Platz, d. h. der Drucker muss vor direkter Sonneneinstrahlung, Hitze, Kälte, Feuchtigkeit und Staub geschützt sein. -
Seite 3: Installation Der Farbbandkassette
3. Installation der Farbbandkassette 1. Die Farbbandkassette aus 2. Lösen Sie die grüne Maske 3. Öffnen Sie die Druckerab- von der Farbbandkassette ab. deckung; Druckkopf bewegt sich ihrer Verpackung nehmen. automatisch in die Mitte des Druckers. 4. Entriegeln Sie den grünen 5. - Seite 4 10. Danach drücken Sie die 11. Schieben Sie die grüne 12. Drücken Sie auf die grüne beiden unteren Pins ebenfalls Maske Druckkopf. Maske bis sie einrastet. in die Einsparungen bis sie Beachten Sie, dass die beiden einrasten. Pins auf beiden Seiten mit Einsparungen aufeinander passen.
-
Seite 5: Treiberinstallation
Nachdem Sie den Treiber installiert haben, schließen Sie den Drucker an ihren PC an. Sehen sie hierzu Schritt 5. HINWEIS: Ein ausführliches Handbuch finden Sie auf unserer Internetseite www.komdruck.de unter dem Modul Service Downloadbereich / MDP-III Direkt-Link zum Downloadbereich 5. - Seite 6 6. Drucker am PC anschließen Dieser Drucker verfügt über mehrere Anschlussoptionen: Parallelanschluss USB-Anschluss Serieller Anschluss Gehen Sie wie folgt vor: Sicherstellen, dass sowohl Drucker als auch PC ausgeschaltet sind. Mit Hilfe der Abbildung finden Sie die entsprechende Schnittstellenverbindung. Das Kabel fest einstecken.
-
Seite 7: Fehlerbehebung
7. Fehlerbehebung Entnahme von verklemmtem Papier: 1. Druckerabdeckung öffnen 2. Grüner Hebel in Richtung Druckerrückseite drücken, um den Druckkopfsatz zu öffnen. Druckkopfsatz hebt sich. 3. Verklemmtes Papier nach vorne herausziehen. 4. Falls das verklemmte Papier nicht entnommen werden kann, weil es mit der Hand nicht erreichbar ist oder es festklemmt, das Zahnrad auf der rechten Seite des Druckers bewegen, um das Papier zu entfernen. - Seite 8 D-KD-MDP-III-LAN KOMDRUCK MDP-III Multi-Document-Printer mit integrierter LAN Ethernet Schnittstelle Optionen O-CP-MDP-010 Dämm-Matte MDP-III O-KD-IDP-006 Brücke für KOMDRUCK MDP-III Extra starkes Material, 3 mm Z-LI-31646 USB-Druckerkabel, Typ A St.-Typ B St., 3m Verbrauchsmaterial V-MDP-III-FB3 Farbband MDP-III Schwarz, ca. 10 Mio Zeichen Vielen Dank für Ihr Interesse an unseren Produkten.
