Installationsanleitung

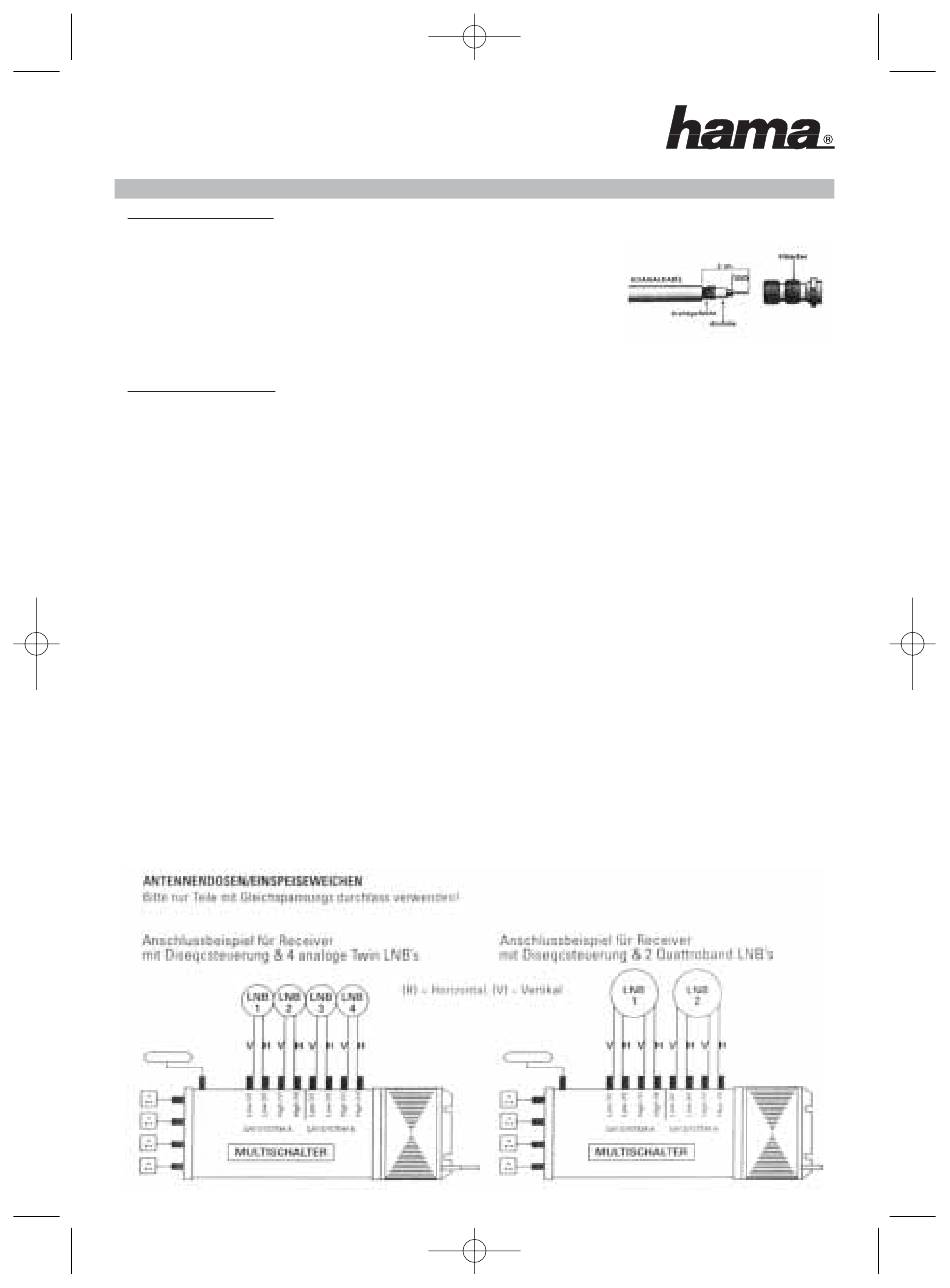

• Bei der Montage des Gerätes halten Sie sich bitte an das unten
dargestellte Schaltbild! Verwenden Sie nur Antennendosen bzw.
Einspeisefilter mit Gleichspannungsdurchgang.
• Gehen Sie bei der Vorbereitung der Kabel vorsichtig vor. Achten Sie
darauf, dass keine Drähtchen des Aussenleiters die Seele des Kabels
berühren. (Kurzschlussgefahr!) Richten Sie sich bitte nach der
nebenstehenden Zeichnung.
• Verwenden Sie nur Abschlusswiderstände mit Gleichstromtrennung
Hinweise zum Betrieb
• Stromversorgungskabel
Achten Sie darauf, dass das Stromversorgungskabel nicht beschädigt wird. Nehmen Sie das
Gerät nie mit beschädigtem Kabel in Betrieb.
• Spielende Kinder
Achten Sie darauf, dass Kinder keine Gegenstände in die Lüftungsschlitze stecken. Es besteht
Lebensgefahr durch Stromschlag.
• Reparatur
Das Öffnen des Gerätes darf nur durch qualifiziertes Fachpersonal vorgenommen werden. Das Gerät
besitzt keine durch den Benutzer zu wechslenden Teile. Eigenmächtiges Öffnen zieht Garantieverlust
nach sich. Die Haftung des Herstellers für Unfälle des Nutzers am geöffneten Gerät wird ausgeschlossen.
• Feuchtigkeit
Schützen Sie das Gerät vor Feuchtigkeit, Tropf- oder Schmutzwasser. Der Betrieb ist nur in trockenen
Räumen gestattet.
• Sonneneinstrahlung/Wärme
Installieren Sie das Gerät nicht in der Nähe von Heizkörpern und setzen Sie es nicht direkter
Sonneneinstrahlung aus.
Dieser Multischalter erkennt selbständig, welche Art von Signalen vom Receiver abgegeben werden.
Sind in Ihrer Anlage nur Multischalter mit DiSEqC™-Signal vorhanden, dann fungiert der Multischalter
als 9/4 Multischalter. Es ist hierbei egal, ob Mini-DiSEqC™ oder DiSEqC™ 2.0 Befehle gesendet werde.
Programmieren Sie die Receiver so, dass SAT-System A über den Befehl POS A und SAT-System B über
den Befehl POS B Ihres Receivers ausgewählt wird. Achten Sie hierbei aber darauf, dass das 22kHz-
Signal richtig aus-bzw. eingeschaltet ist, um die richtige Auswahl von Low- bzw. High-Band des LNB zu
gewährleisten. Falls Sie an die Anlage Receiver anschliessen, die nur über 22kHz-Signal verfügen, dann
arbeitet der Multischalter in der üblichen Multifeed-Funktion, d.h., dass bei ausgeschaltetem 22kHz-
Signal die Programme vom Low-Band des SAT-Systems A und bei eingeschaltetem 22kHz-Signal die
Programme vom Low-Band des SAT-Systems B empfangen werden.
